Chap 7.2 : Carto vectorielle : Affichage en mosaïque Version imprimable

Publié Octobre 2011, (màj Octobre 2011) par : TutOpenCPN

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord

Inscrit aux forum, vous pourriez transmettre cette page à un ami plaisancier

Autoriser ou interdire l’affichage en mosaïque Commande de l’onglet « Configuration » de la Boite à outils, elle permet l’affichage de plusieurs cartes à l’écran, en mode « Mosaïque » activé. Désactivée, seule une seule carte s’affiche à l’écran. De ce fait, c’est l’option préférentielle pour les cartes vectorielles Il est possible d’afficher une carte raster, mais, totalement opaque, elle masquera la vectorielle La gestion des cartes rasters sera étudiée au chapitre suivant : Cartographie raster Désactivée cette option ouvre deux commandes du menu contextuel par un clic droit sur la carte. Elles concernent les CM93, l’une générant une fenêtre sur le curseur de détail, que l’on peut atteindre par la boite à outil, et l’autre traitant des compensations des datum des cartes d’origines pour les amener à la référence des WGW84. Ce qui nous concerne peu.

Gérer une carte vectorielle avec l’option « Mosaïque » activée

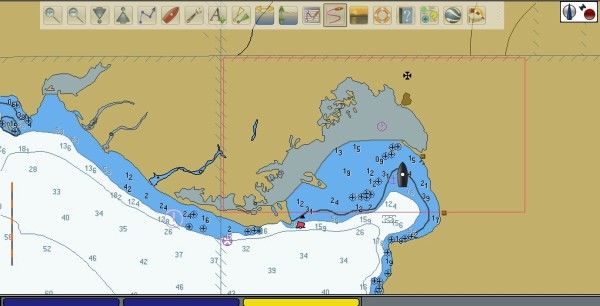

Une vectorielle activée et deux rasters inactivées Dans la barre des cartes, trois cellules actives La cellule jaune indique qu’une CM93 est activée à l’écran Les deux cellules bleu foncé, indiquent la présence de deux cartes raster inactives

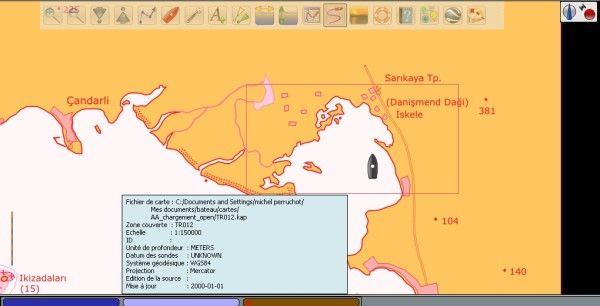

Une raster activée, une vectorielle et une raster inactivées Survoler la cellule bleu foncée du milieu fait apparaître une fenêtre de propriété Le nom et l’adresse de carte Son numéro Son type de géodésie Sa mise à jour Etc… etc… Cliquer cette cellule la fait passer en bleu clair, et affiche la carte à l’écran. Cette seule carte La cellule de droite, la CM93 qui était en jaune quand elle était active, passe en brun montrant qu’elle devenue inactive. La cellule de gauche est restée en bleu foncé, car inactive

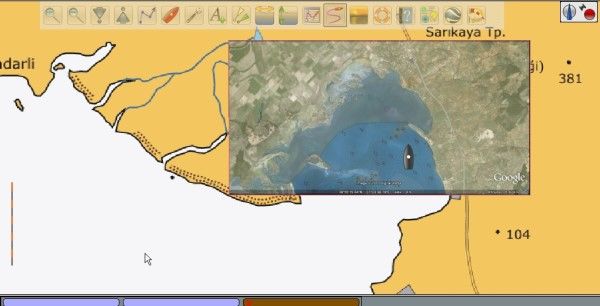

Deux rasters activées, une vectorielle inactivée Survoler la cellule bleu foncée de gauche fait apparaître le même type de fenêtre de propriété, et les mêmes renseignements. C’est aussi une raster, en fait une fusion/transparence issu d’une CM93 fusionnée avec une image Google Earth Les deux cellules de gauche, passent en bleu clair, puis qu’actives Les deux cartes sont actives sur l’écran

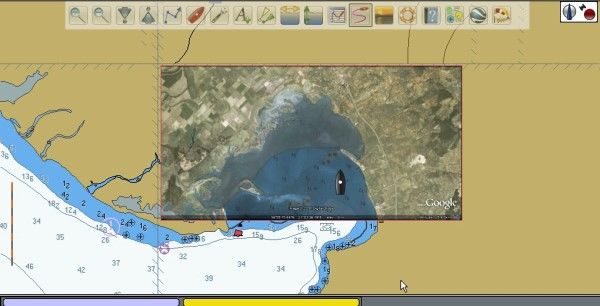

Une vectorielle et une raster activées La même opération en remplaçant la raster bsb2 (que l’on a sortie du porte folio des cartes), par une vectorielles et son potentiel de gestion des lignes de sondes ; La carte en fusion/transparence ; parfaitement géo référencée enrichie la vectorielle. Et confirme son géo référencement. On peut naviguer au large en eaux dégagées avec des cartes peu exactes, mais à l’atterrage ce type de carte recadre et sécurise l’approche.





---
