Il existe deux façons de gérer les cartes sur OpenCPN :

• La version officielle en utilisant l’explorateur de l’onglet carte de la boite à outils
• La deuxième solution à été exposée Préparer les répertoires de cartographie et consiste à créer directement dans le répertoire Windows, une rubrique (ou répertoire, c’est la même chose), destinée à recevoir les cartes utilisables pour le programme de navigation en cours. Dans ce cas de figure, on ne charge qu’un seul répertoire depuis OpenCPN, celui là.

L’explorateur de la version officielle permet d’interroger les répertoires. Mais, par défaut, il commence son exploration au poste de travail, occultant le répertoire « Mes documents », habituellement utilisé pour stocker les fichiers. Il faut redescendre et retrouver le répertoire recherché, ce qui peut devenir compliqué, on est en ligne, là…

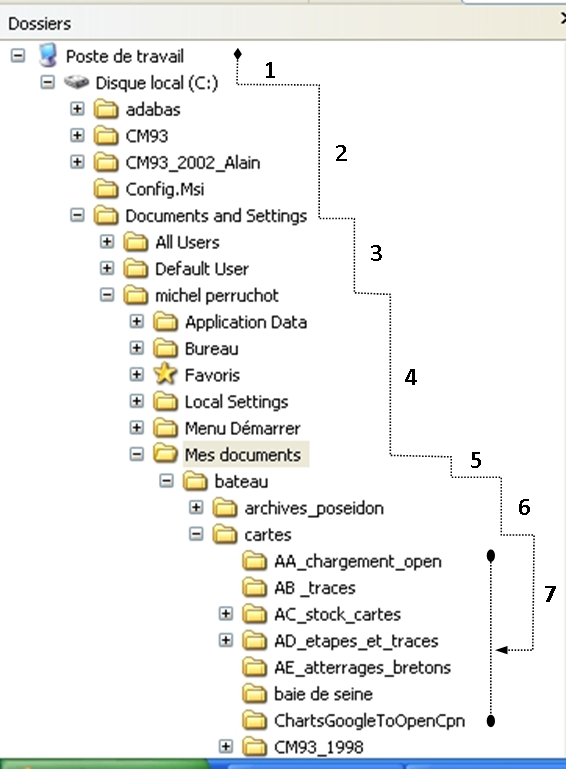

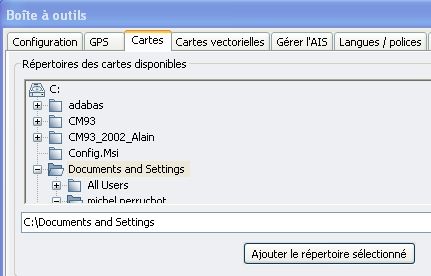

Les 7 étapes à suivre pour charger une carte depuis l’explorateur OpenCPN sont : 1 la racine C 2 Documents and settings. 3 Nom d’utilisateur (en l’occurrence votre serviteur) 4 Enfin, « Mes documents ». 5 Le sous répertoire « bateau », pour cet exemple. 6 Dans « bateau » un sous répertoire « cartes ». 7 Enfin dans « cartes » les répertoires où sont classées les cartes. Pour cet exemple : AA chargement_open AB traces AC stock_cartes AD etapes et trace AE atterrages bretons (si, si…) Etc, etc… Suivant le nombre de cartes archivées.  (Sous Windows XP pack3)

• Recherche, avec l’explorateur OpenCPN, de deux fichiers de cartes « bsb2 » : FR7014 et World

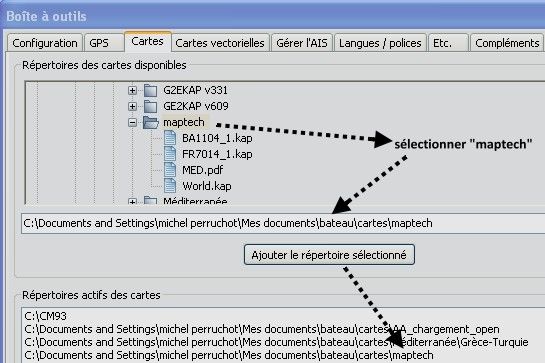

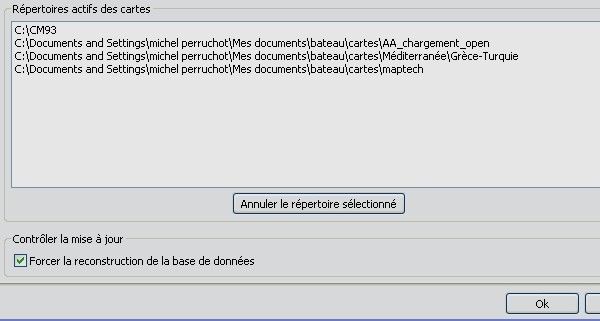

Une fois identifié le répertoire recherché « maptech » pour l’exemple, Sélectionner ce répertoire et le laisser en surbrillance. Cette action renseigne la fenêtre située sous la zone des répertoires. Une fois cette fenêtre renseignée, valider la commande « ajouter le répertoire sélectionné ». Cela aura pour effet d’inscrire ce répertoire dans la zone des « répertoires actifs des cartes »   OpenCPN ne sait gérer que des répertoires contenant des cartes. Il est impératif que les cartes à utiliser soient encapsulées dans un répertoire.
Une fois le répertoire actif des cartes renseigné Cocher la case « Forcer la reconstruction de la base de données des cartes » Valider par « OK ». La validation fonctionne également sans passer par la « reconstitution de la base des données »

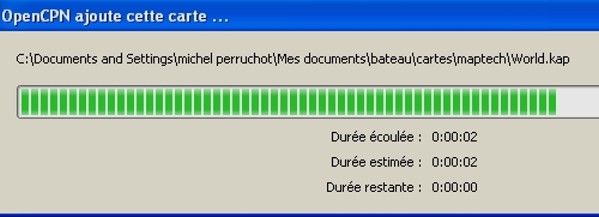

La base de données des cartes se met à jour automatiquement. Pour cet exemple, la MàJ concerne la carte « World.kap » du sous répertoire « maptech » Toutes les cartes contenues dans le répertoire se mettent à jour et deviennent disponibles à la lecture sous OpenCPN.

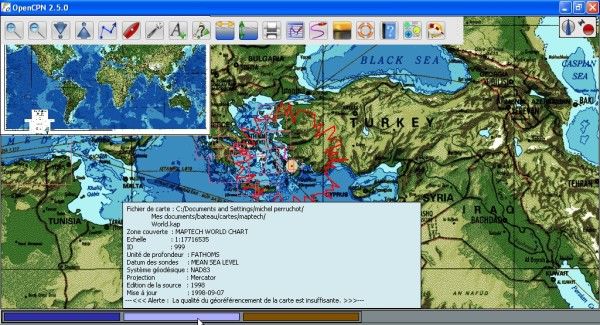

3 zones de cartes apparaissent dans la barre des cartes : une « bleu clair », une « bleu foncé », une en « brun ». Le cartouche « bleu clair » indique une carte raster active Le « bleu foncé » indique une raster en attente Le cartouche « brun », indique une CM93 inactive (active elle serait jaune). La carte raster de la zone Bodrum-Marmaris, en cliquant sur le cartouche « bleu clair » de la zone des cartes (en bas à gauche), apparaît. En haut à gauche dans un cartouche, la carte simplifiée dans son ensemble. A l’écran la même carte zoomée. En bas à gauche le cartouche de renseignements donnés par OpenCPN sur cette carte. Et…. Un fameux contresens : cette carte raster est donnée en datum EU50, et OpenCPN semble la lire en WGS84…
Le cartouche central de la zone des cartes est en « bleu clair ». Donc il est actif. C’est la carte « World.kap » du répertoire « maptech ». La zone de renseignement d’OpenCPN, précise que la qualité du géo référencement est insuffisante.
Exemple de raster « Maptech bsb2 » BA 1104.kap « Bay of Biscaye » 1.000000 Datum : EUR 50 Edition de la source : 1991 MàJ : 2004-01-21 Zoomée sur la baie de la Vilaine, et à son centre l’île Dumet   Ndlr : Ile Dumet, centre du monde des terres émergées (à ce que disent les Piriaquais…).

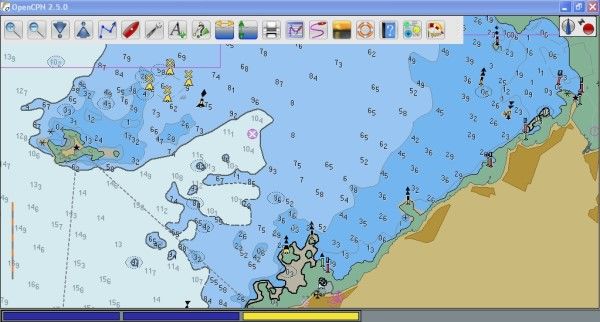

Même zone avec une CM93 : La couleur du cartouche est passée au « jaune », indiquant qu’il est actif

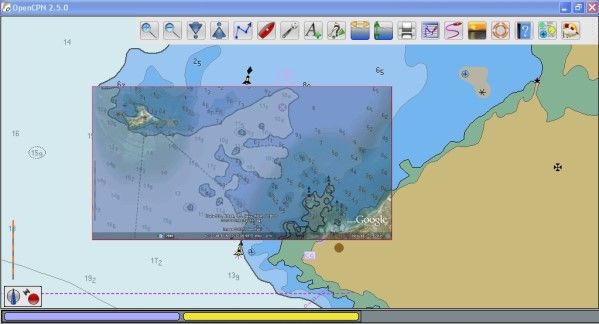

La même carte et la même zone, en fusion/transparence avec le process GE2KAP Les deux cartouches, « bleu clair » et « jaune », sont actifs Le géo référencement, celui de Google Earth est parfait.

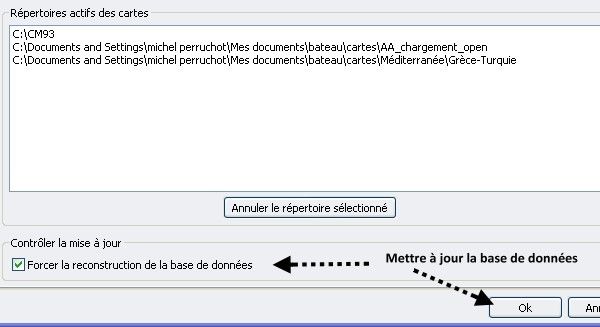

Désélectionner un répertoire de carte actif : Ouvrir l’onglet carte de la boite à outils. Sélectionner le répertoire à effacer, dans la zone des répertoires actifs. Valider par la commande « annuler le répertoire sélectionné ». Le répertoire sera alors sorti des répertoires actifs.
Une fois validée par OK, la base de données des cartes actives est mise à jour Ces cartes ne seront plus lues par Opencpn.

Gérer les dossiers de cartes avec la version 3.0.0

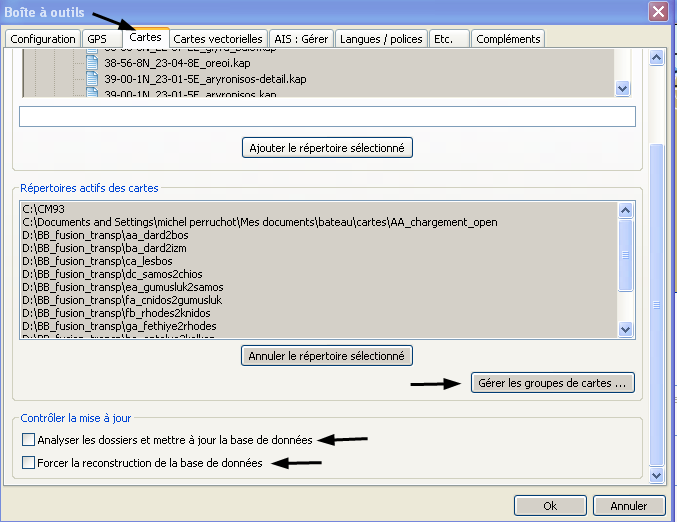

Dans l’onglet « carte » de la boite à outil les manipulations d’ajout ou d’annulation des répertoires de cartes n’ont pas évoluées. On pointe un répertoire de cartes dans la fenêtre du haut, puis on valide par « ajouter le répertoire sélectionné » pour retirer un répertoire, on pointe celui ci dans la zone du milieu : « répertoire actifs des cartes », puis on valide par la commande « annuler le répertoire sélectionné » on met à jour la base de donnée de deux façons : « Analyser les dossiers et mettre à jour la base de données » Utilisez cette option si vous avez apporté des modifications au contenu de vos répertoires de cartes, comme par exemple après le téléchargement de nouvelles cartes. Il ne doit pas être vérifié si les répertoires sont ajoutés ou soustraits, en entier, ils seront numérisés et mis à jour automatiquement dans ce cas. « Forcer la reconstruction de la Base de données complète » est à utiliser si l’on corrige des cartes existantes, dans une situation où des modifications ont été apportées au géo-référencement, au contour des carte, ou tout autre attribut d’un fichier kap. Le bouton « gérer les groupes de cartes » ouvre la possibilité de trier les cartes depuis l’écran affichant les cartes actives en navigation.

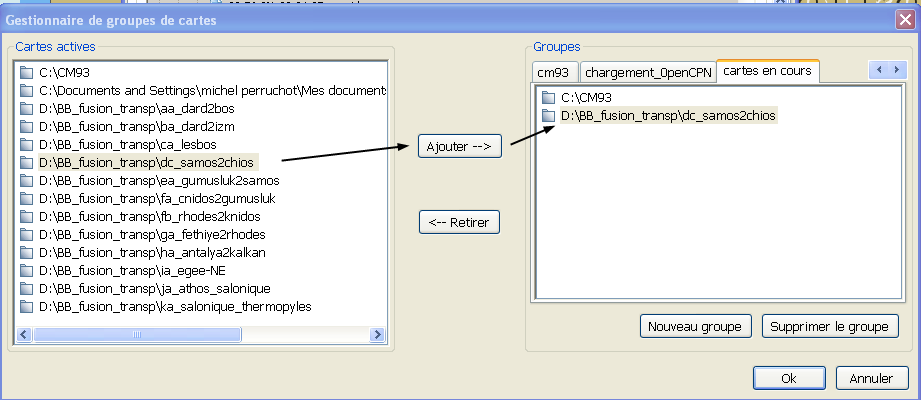

En activant l’option Gérer les cartes une fenêtre fait apparaître deux zone d’archivage et des commandes : La zone de gauche regroupe tous les dossiers de cartes chargés dans le répertoire actif des cartes La zone de droite permet de créer et de gérer des groupes de cartes, que l’on pourra activer ou désactiver depuis une commande interactive sur la carte active On peut créer autant de groupes qu’on le souhaite. On peut inscrire dans chaque groupe autant de répertoires de cartes que l’on souhaite On peut retirer un répertoire de cartes, ou plusieurs on peut annuler un groupe et en recréer un autre...

Les options d’affichage en plein écran

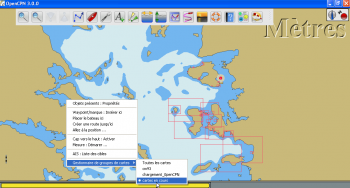

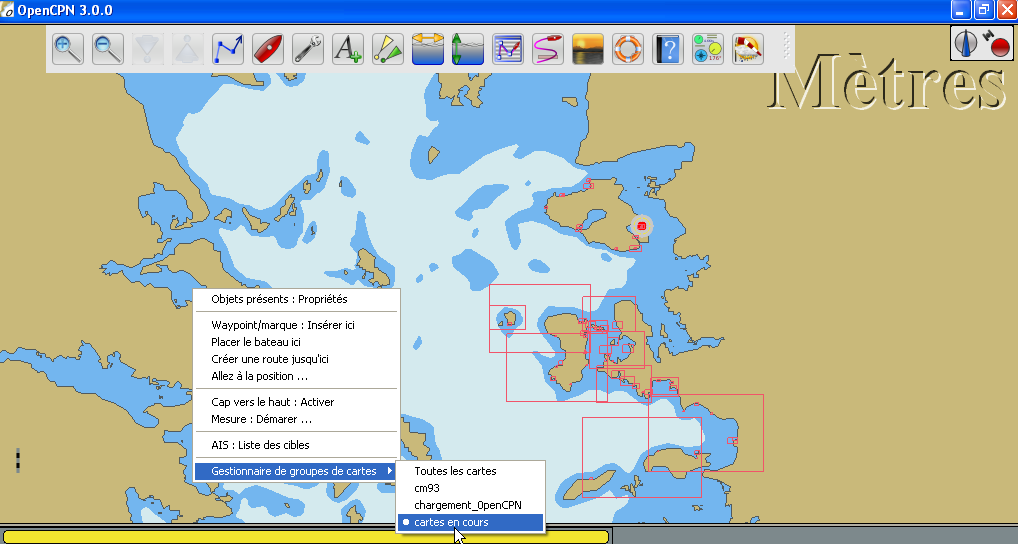

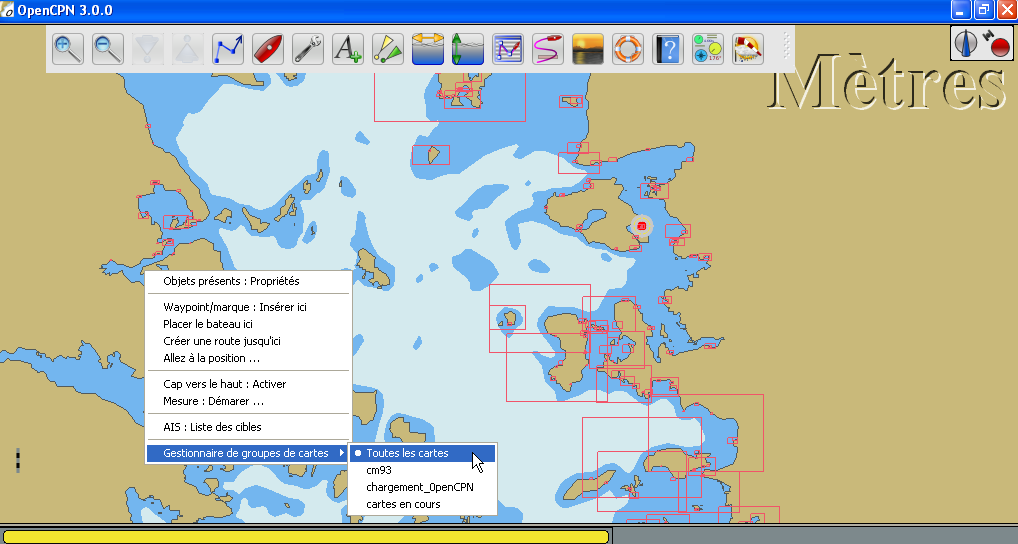

L’option « groupe cartes en cours » affiche les dossiers sélectionnés dans ce groupe : les « CM93 » et les fusions/transparence : « dc_samos2chios »	L’option « groupe toutes les cartes » affiche les dossiers sélectionnés dans ce groupe : les « CM93 » et toutes les cartes actives
