Chap 5.0 : Outils : Configuration et GPS Version imprimable

Publié Septembre 2011, (màj Octobre 2011) par : TutOpenCPN

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord

Inscrit aux forum, vous pourriez transmettre cette page à un ami plaisancier

L’outil de configuration

Icône ‘’Clé ‘’, symbole de l’onglet de la boite à outils
Regroupe 9 sous rubriques et 4 zones de paramètres Une zone pour les données de navigation. Une zone pour l’impression des cartes à l’écran. Une zone pour les variables d’affichage des cartes. Une zone de réglage de l’affichage de la ligne de foi du bateau. Tous ces paramètres sont interrogeables et modifiables en navigation. Les 9 sous rubriques seront traitées individuellement. Les 4 zones vont être traitées ci-dessous
Zone de données de navigation : active ou désactive la barre d’état. Dans ce dernier cas, cela libère de l’espace à l’écran pour la lecture de la carte. Les éléments de navigation pouvant être récupérés, par un des outils ‘’plugin’’ : le tableau de bord. Ce sera traité dans le document sur les plugins.
Zone d’impression, fait apparaître l’icône d’impression dans la barre des icônes. Elle permet d’imprimer les cartes présentes à l’écran, et sur cette zone seulement.
Zone des variables d’affichage : 8 cases à cocher pour des variables d’importances diverses : Affiche plusieurs cartes à l’écran et permet de passer d’une carte vectorielle à une carte raster. Désactiver le plein écran en mode mosaïque : inhibe la possibilité du plein écran, en mode mosaïque. Activer le cap vers le haut. Avec cette option, la carte s’oriente en fonction du cap du bateau. Décentrer la carte pour voir en avant du bateau… Afficher les bordures des cartes : très important, en mode mosaïque, cette option permet de visualiser la présence d’une carte de détail, dans un ensemble de cartes à l’écran. Afficher la grille : affiche la grille de longitude et de latitude, pour les cartes vectorielles. Profondeur, afficher l’unité : mètres, fathom (brasse) ou pieds, en fonction d’options à prendre dans l’onglet ‘’cartes vectorielles’’ de la boite à outil. Cartes rasters ‘’obliques’’ : afficher le nord vers le haut… le programme Opencpn est d’origine anglo-saxonne…….
Option d’affichage de la ligne de foi du bateau. La ligne de foi traduit la prévision de route du bateau suivant une variable donnée en minutes. Pour l’exemple indiqué par la flèche en pointillé , la ligne de foi est calculée pour 10 minutes de route. Associée à un cercle radar (dans l’onglet etc…), calibré à un mille, il est en concordance avec un bateau avançant à 6 nœuds.

L’outil de réglage du GPS

Dans l’onglet GPS de la boite à outils, les variables de réglage des transferts NMEA. Plusieurs zones de réglages, dont quatre intéressent l’approche simplifiée du programme : Le choix du port COM La vitesse de transmission L’utilisation du mode Garmin pour le chargement des Waypoint. L’affichage des données NMEA

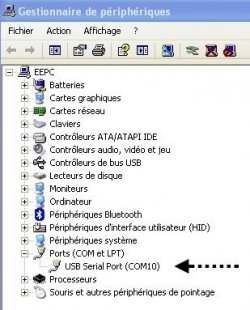

C’est Windows (du moins pour Windows XP pack3), qui attribuera un numéro de port série En l’occurrence, et pour cet exemple, le port 10. La recherche du n° de port se fait par le gestionnaire de périphériques : gestionnaire de périphériques -> système -> matériel -> gestionnaire périphériques
Ouvrir la fenêtre « source des données NMEA » dans les options NMEA, de l’onglet AIS. Les options de port COM s’affichent. Valider celle déterminée par Windows dans le gestionnaire de périphériques, en l’occurrence le COM 10
Par défaut, Opencpn opte pour une vitesse de 4.800 bauds, vitesse standard pour la majorité des GPS Si le GPS exige une autre vitesse, vérifier les notifications techniques du GPS.
· Bouton de chargement des Waypoints et des routes pour les GPS Garmin. Dans le cadre d’une récupération de routes ou de WP depuis un GPS Garmin. L’option manque d’intérêt, si l’on considère la facilité avec laquelle on peut créer directement routes et WP sur Opencpn
Valider le bouton « affichage des données NMEA » matérialise dans une fenêtre le transfert des données NMEA.
L’affichage à l’écran et sur-impression sur la carte de ces deux icônes, indiquent une bonne connexion du GPS : flèche au nord, et icône du GPS couleur verte
L’affichage de l’icône GPS en rouge, indique qu’il n’y a pas de connexion GPS
