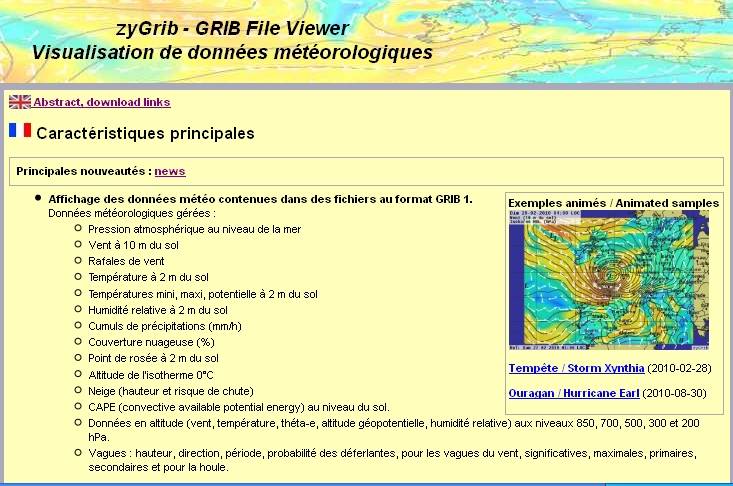

zyGrib présentation

Logiciel libre, développé sous Linux, mais des versions Windows et Mac OS X (Intel) sont créées en parallèle. Il permet :

  • Affichage des données météo contenues dans des fichiers au format GRIB 1
  • Téléchargement automatique de fichiers GRIB, compressés au format bz2, assurant un téléchargement léger. Deux modèles intéressent les prévisions marines
    • Données météo en provenance directe du NOAA (modèle GFS).
    • Données de vagues du FNMOC (Naval Oceanography Portal)
  • Téléchargement automatique de fichiers IAC (fleetcode), très petits fichiers d’analyse et prévisions à 24h, pour la zone Europe + Atlantique Nord-Est (pression, isobares et fronts), Données météorologiques en provenance directe du NOAA ;

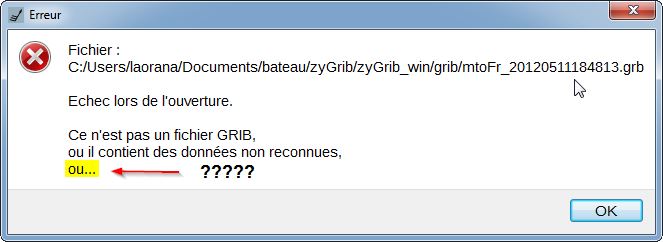

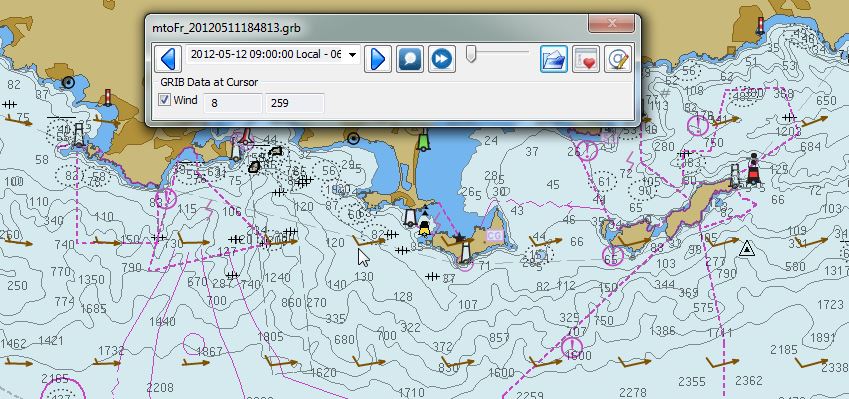

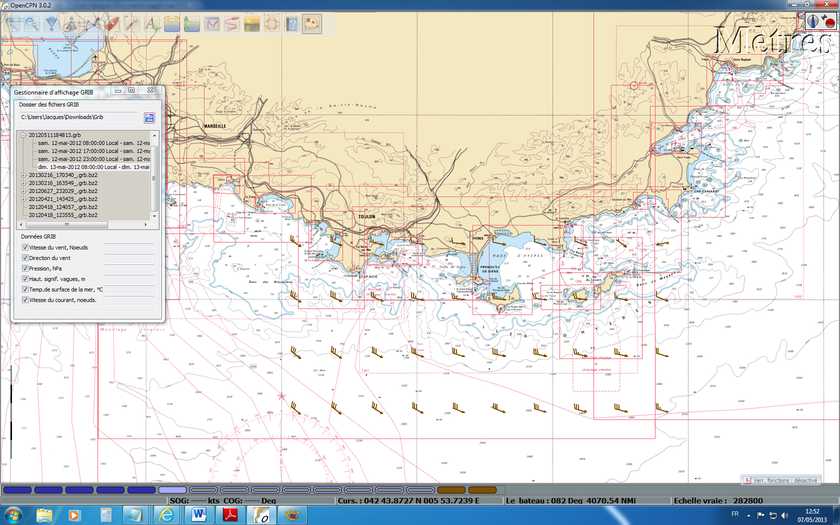

  • Affichage direct de fichiers GRIB bruts ou compressés au format .gz ou .bz2, qui les rendent compatibles directement avec Opancpn
  • Exécutable directement depuis une clé USB ,pour la version pour Windows sans rien installer sur la machine (donc utilisable depuis un cyber café).

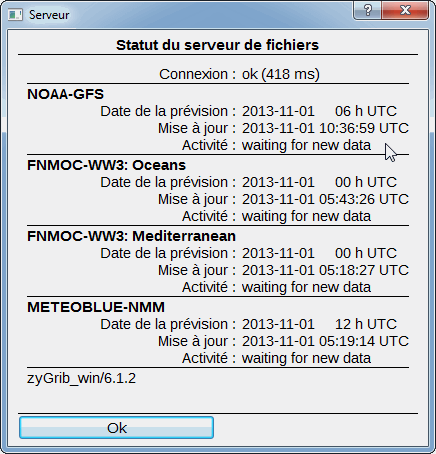

    Source : http://www.zygrib.org/

Téléchargement et exécution du setup

  • Option de chargement du setup : Le programme est fourni avec des fonds de carte de 3 qualités en faible et moyenne résolution (≈25 km, ≈5 km et ≈1 km). Vous pouvez ajouter des cartes plus détaillées (≈200 m et ≈100 m). Attention à la taille du fichier si vous avez une connexion lente.
  • Il suffit de décompresser le fichier dans le répertoire de zyGrib (toutes les cartes doivent se trouver dans le sous-répertoire maps/gshhs/ du dossier principal de zyGrib).
  • Installation depuis la page d’accueil de zyGrib : http://www.zygrib.org/
    • Il suffit de décompresser l’archive sans la modifier. Tout doit se trouver dans le même répertoire.
Mise à jour 8.0.1 novembre 2016
  • Lecture de fichiers au format GRIB 2.
  • Correction de bug : flèches des courants marins inversées.
  • Affichage de la température potentielle équivalente théta-e à la surface et en altitude (calculée d’après la température, la pression et l’humidité si elle n’est pas présente dans le fichier).
  • Calcul plus rapide des lignes de niveau.
  • Possibilité d’interrompre avant la fin l’ouverture d’un gros fichier.
  • Utilise QT version 5.
  • Utilise la bibliothèque g2clib du NOAA pour le décodage du format GRIB 2.
  • Décompression des programmes en deux opérations
    • 1ère décompression au format tgz, impérativement dans le répertoire ou a été chargé le setup : zyGrib_win_withmaps2-5.0.6.tgz
    • 2ème décompression au format tar, toujours dans le même répertoire : zyGrib_win_withmaps2-5.0.6.tar

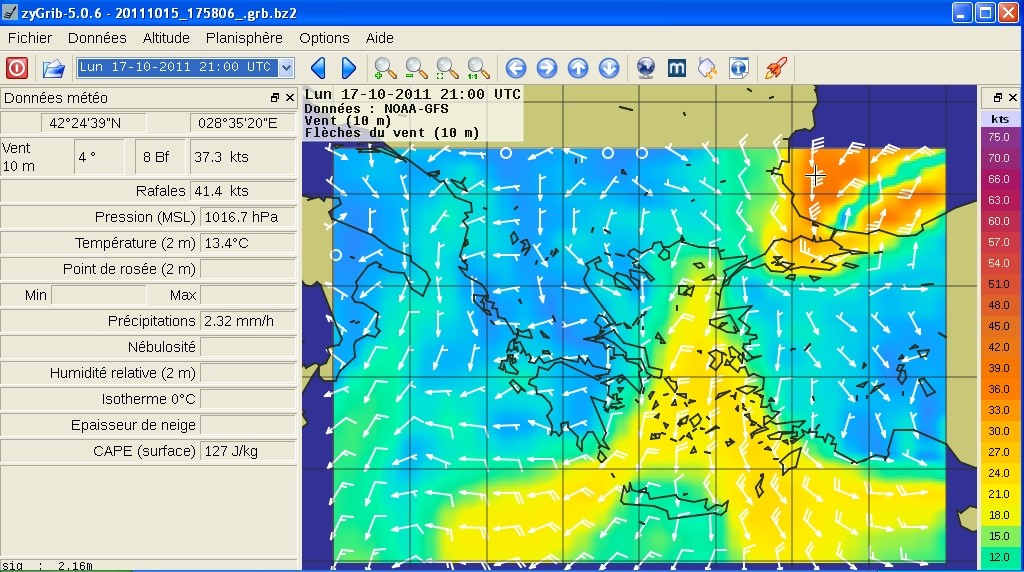

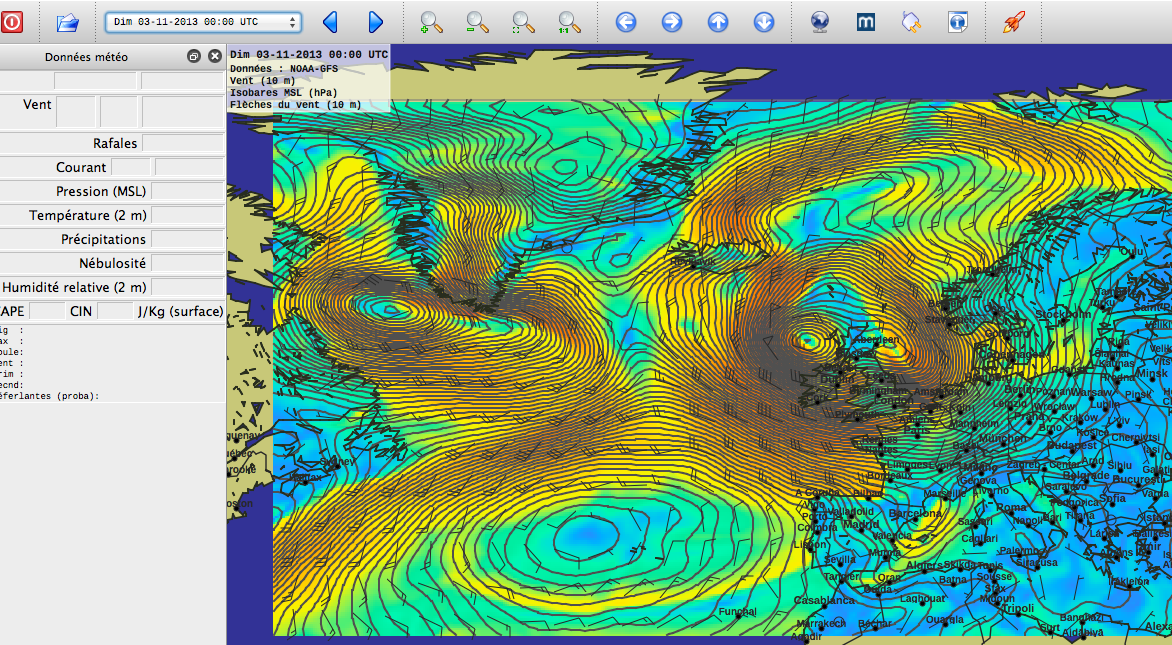

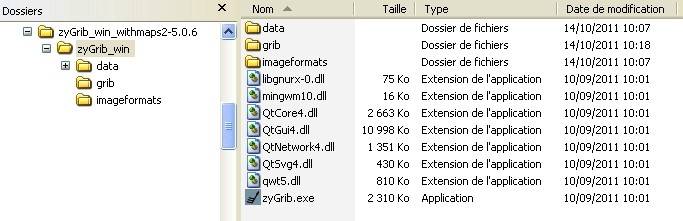

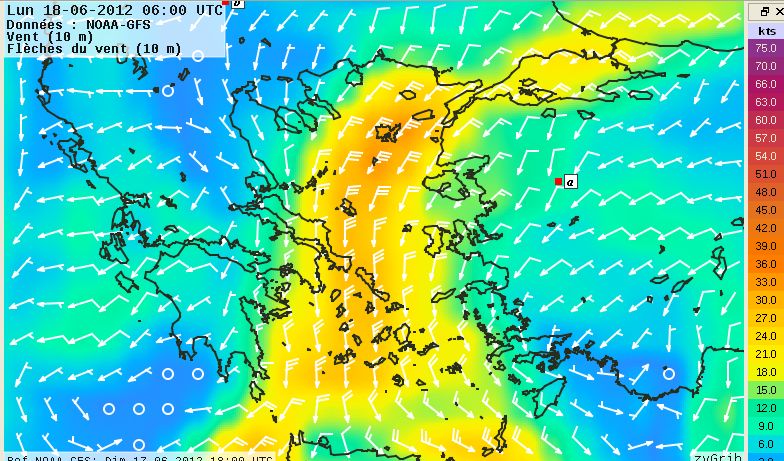

  • Exécution du programme après décompression, copie d’écran jointe. Il est alors possible de déplacer l’ensemble des fichiers et programmes vers u n répertoire d’accueil. Ce qui ne sera pas nécessaire, si cette création de répertoire a été programmée avant le téléchargement du setup.

Approche du premier écran


Plusieurs zones de saisie ou de lecture :
  • Tout en haut, horizontale, la barre des menus
    • Gestion des fichiers : Ouvrir/fermer, charger météo en Grib, charger les fichiers d’analyse IAC (fleetcode), créer une animation, copie d’écran, quitter zyGrib·
  • En dessous une barre d’outils et des icônes de raccourcis
    • A gauche : une fenêtre de choix de fichiers gribs
    • A droite une série d’icône de raccourcis intuitives, à la signification évidente. Le survol de chacune par le pointeur de la souris affiche temporairement sa signification.

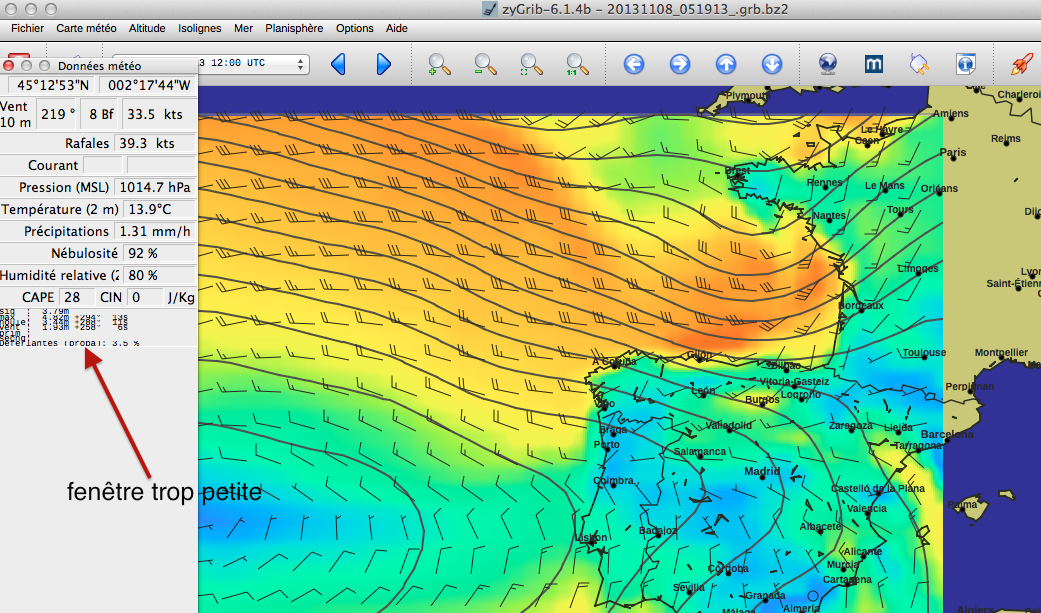

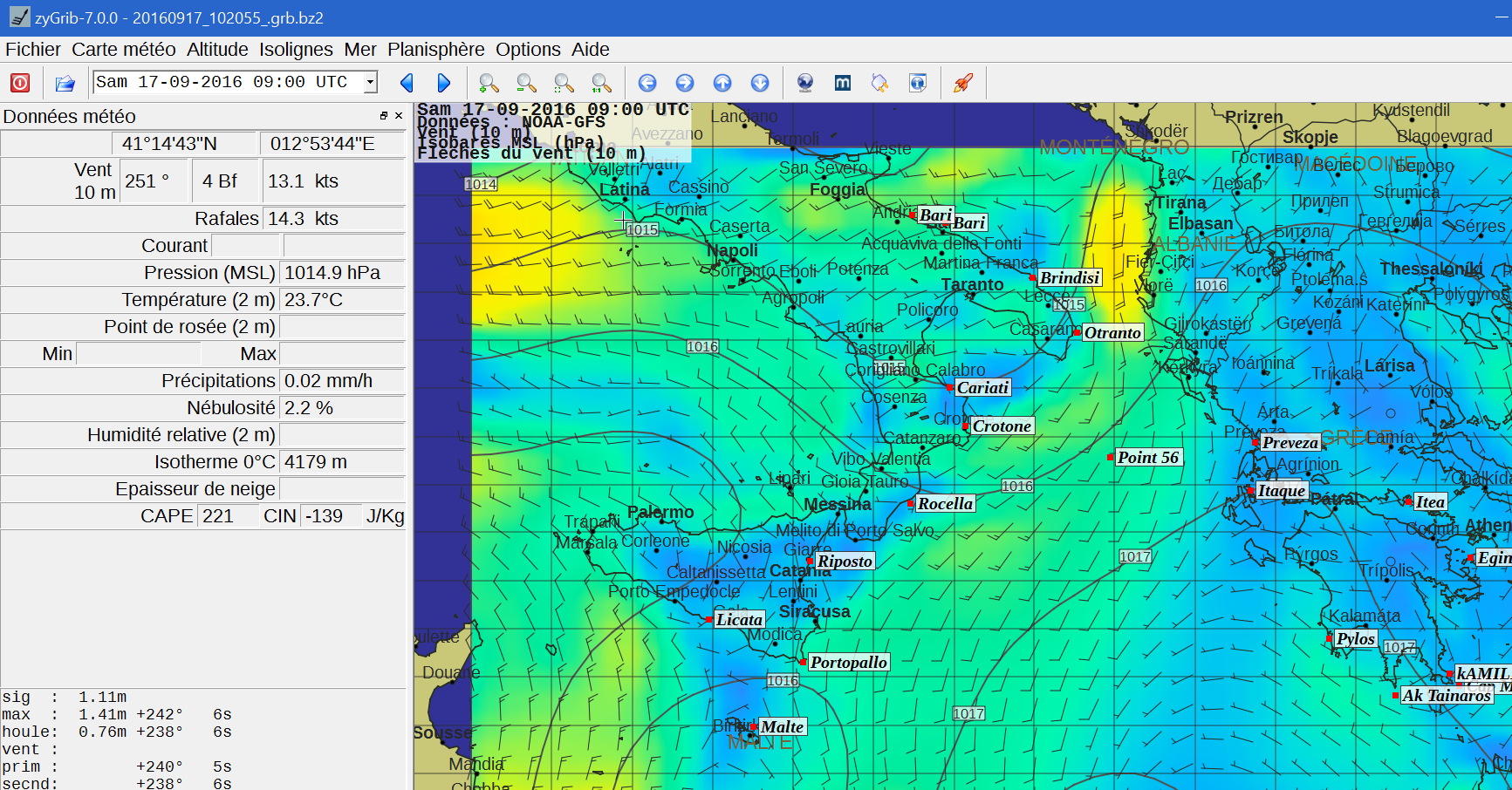

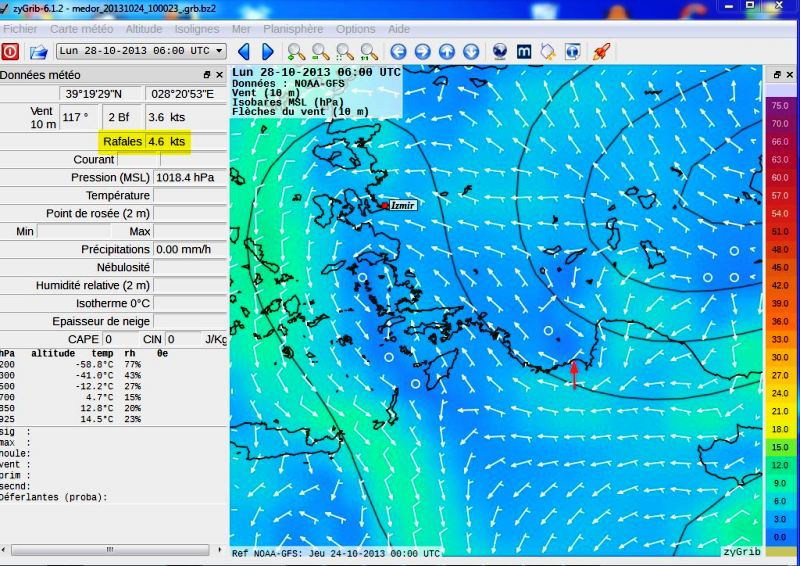

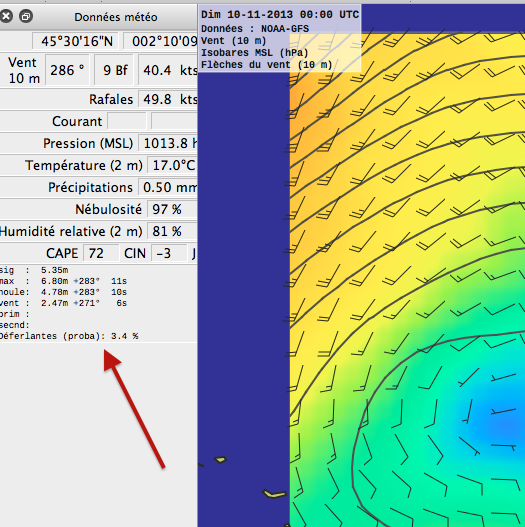

  • A gauche : une zone d’affichage texte des données météo concernant la zone parcourue par le curseur sur la carte météo. Fonctionnant en mode ON/OFF (depuis un menu contextuel clic droit sur la zone des menus), elle affiche les données programmées par les variables de téléchargements des gribs
  • Au centre la zone d’affichage de la carte météo, et incrusté dans cette zone, une fenêtre affichant les options (date, type de données, choix ce carte, et de barbules)
  • A droite une barre d’évaluation des couleurs des cartes, donnée selon le choix des critères météo (vent, humidité relative, température, CAPE, état de la mer). Elle fonctionne en mode ON/OFF comme la zone des données météo.
Les options de chargement
On peut charger soit des prévisions en Grib, avec trois options météo, soit une analyse en mode IAC fleetcode

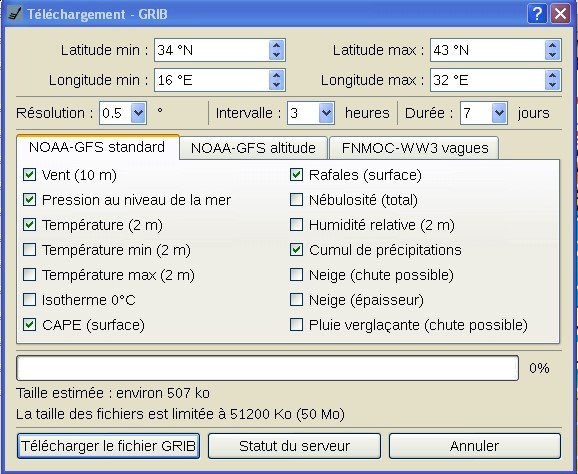

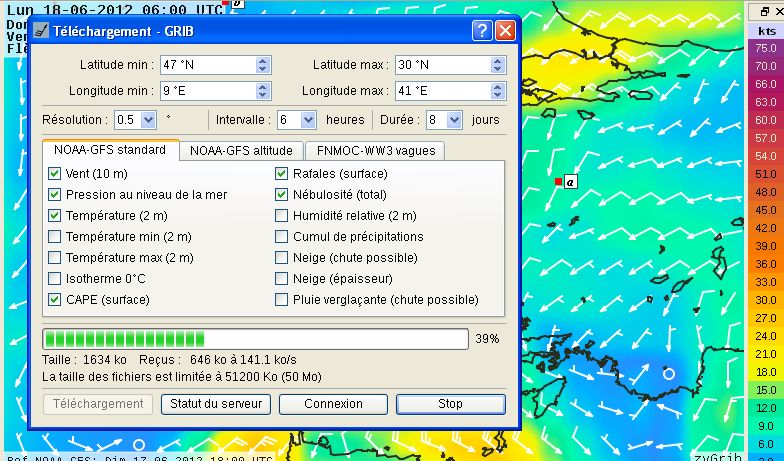

  • 3 options de chargement des Grib, en activant la commande « Fichier -> téléchargement Grib »
    • NOAA-GFS standard, version de base permettant de répondre aux besoins courants d’une navigation ordinaire. On y trouve les multiples choix de critères de recherche s’affichant en conséquence lors de la lecture des Gribs
    • NOAA-GFS altitude, c’est la version techniquement très élaborée, nécessite une connaissance approfondie de la science météorologique
    • FNMOC-WW3 vagues, affiche les options de chargement et d’affichage pour la hauteur des vagues. On y choisi aussi la zone d’application.
  • 1 option de chargement des analyses « IAC fleetcode »
    • En activant la commande « Fichier -> IAC fleetcode NOAA »
  • Préalable au chargement des fichiers météo : délimitation de la zone prospectée

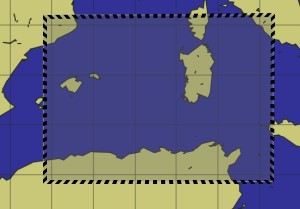

    • Par un clic gauche, délimiter la zone sur la carte en glissant le curseur.
    • Une fois délimitée, on peut passer directement au chargement des fichiers Grib

-
-
-
Affichage des données

-

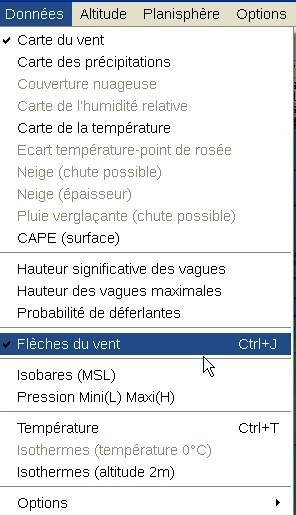

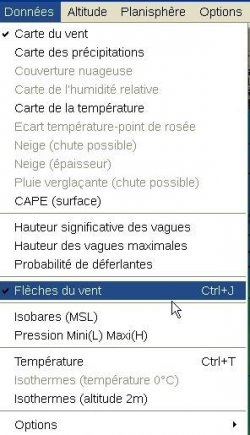

L’onglet « Données » de la barre des menus donne accès à 6 types de variables

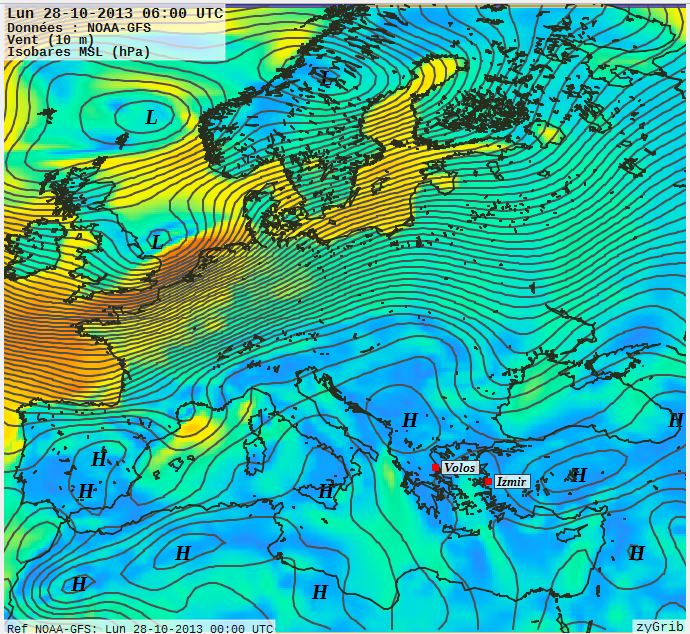

  • La variable d’affichage du type de cartes, au format NOAA-GFS standard
    • Carte des ventso Carte des précipitations
    • Carte de la température
    • CAPE (Convective Available Potential Energy) ou, EPCD (énergie potentielle de convection disponible), est un indice d’instabilité de l’air, permet d’apprécier les risques orageux. Source :wikipedia
    • Etc, etc… en fonction des critères de choix du chargement des GRIB.
  • Une variable d’affichage des caractéristiques des vagues au format FNMOC-WW3 vagues
  • L’affichage des barbules (flèches du vent), en surimpression des cartes
  • L’affichage des isobares, en surimpression des cartes et des flèches du vent
  • L’affichage des température et des isotermes
  • L’affichage des options des données
    • L’espacement et les étiquettes des isobares et des isothermes

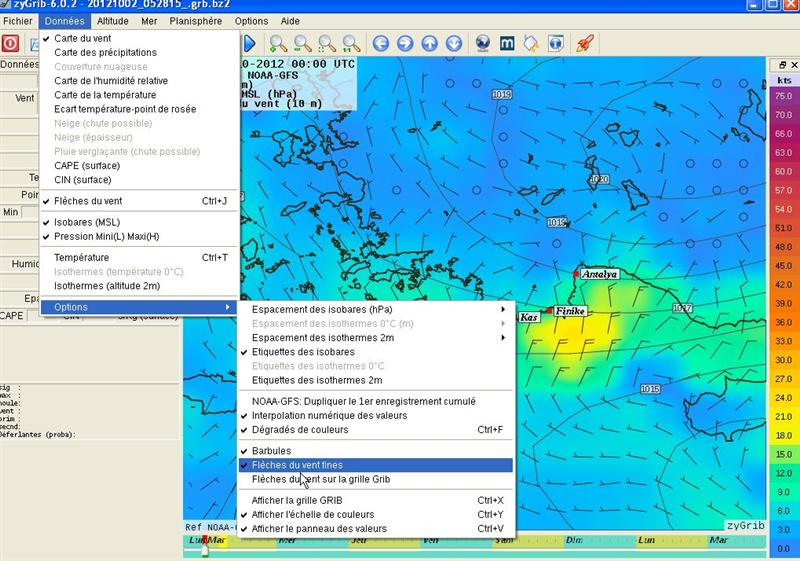

    • Les dégradés de couleuro Le choix de barbules ou de flèches de vent
    • L’affichage ON /OFF de la grille Grib, de l’échelle des couleurs et l’affichage texte du panneau des valeurs

-
-
-
-

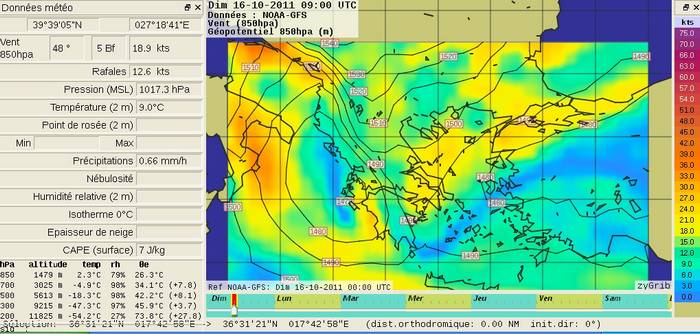

L’onglet « Altitude »
Réglé à 10 mètres du sol pour le format NOAA-GFS standard, l’option de chargement NOAA-GFS altitude permet d’ouvrir les options avancées sur l’altitude géo potentielle, les vents, la température, le theta-e, l’humidité relative… Autant de termes pointus dépassant l’entendement du commun des navigateurs, mais dont les experts sont invités à nous parler, ici, sur le forum dédié… ou en laissant des commentaires.
  • En fonction du choix des options, une fenêtre dédiée s’ouvre au bas de la zone d’affichage texte des données.

L’onglet « Planisphère »
Gère les données d’affichage cartographiques

  • La qualité de résolution de la carte, en fonction du téléchargement du setup. La meilleure résolution étant de 100 m dans la version de (121.3 Mo), et de 1 km dans la version de base
  • La projection : zyGrib, Mercator, et d’autres. Par défaut, et pour des cartes à grande échelle, la projection zyGrib convient parfaitement
  • Des variables « terrestres » intéressant les terriens…
  • Les commandes de déplacement et de grossissement des cartes
  • L’onglet Option, gère les paramètres graphiques, de date, de fontes, d’unité et de langage

L’icône « créer une animation »
Ouvre une fenêtre d’animation du fichier sélectionné.

  • Une série de commande permettent comme sur une lecteur audio ou vidéo, de choisir une vitesse, de revenir en arrière, de stopper, d’enregistrer l’animations, etc, etc…
La fenêtre contextuelle « Météotable »

-
Un clic droit sur la carte ouvre deux options : un météogramme, ou le marquage d’un point d’intérêt

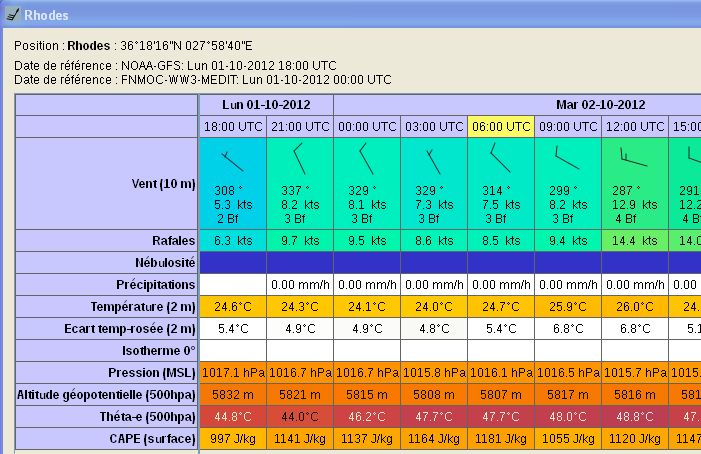

  • Météogramme sur le point cliqué sur la carte
  • Point d’intérêt également sur le point cliqué. L’activation ultérieure du point d’intérêt, affiche le météogramme
    -
    -
Le fichier d’aide

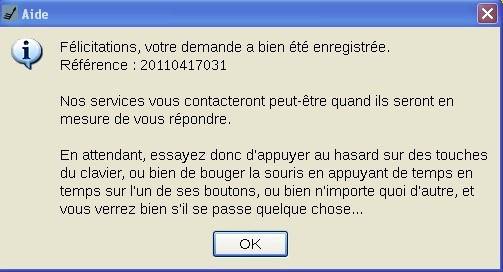

Votre demande est enregistrée, nos services vous répondront peut être quand ils pourront, en attendant essayez d’appuyer sur des touches au hasard… il se produira peut être quelque chose…
C’est de l’humour… et c’est géant du moins c’est ce que pense le rédacteur de cet article, enfin, peut être, quoique…Par contre et là c’est très sérieux, zyGrib abrite un forum dédié très actif : http://www.zygrib.org/forum/

-

Mise à jour de la version 6.0.2

Cette version marque une évolution importante, sur la forme et sur le fond

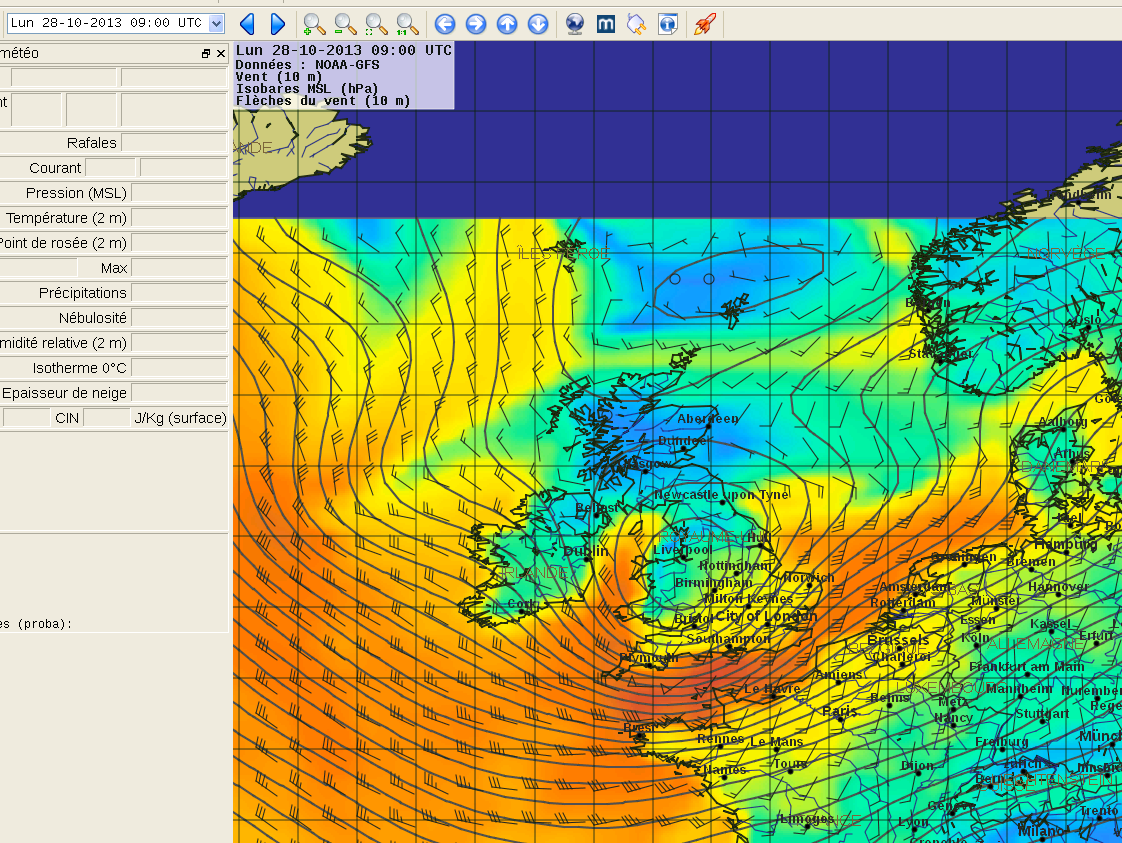

  • Sur la forme

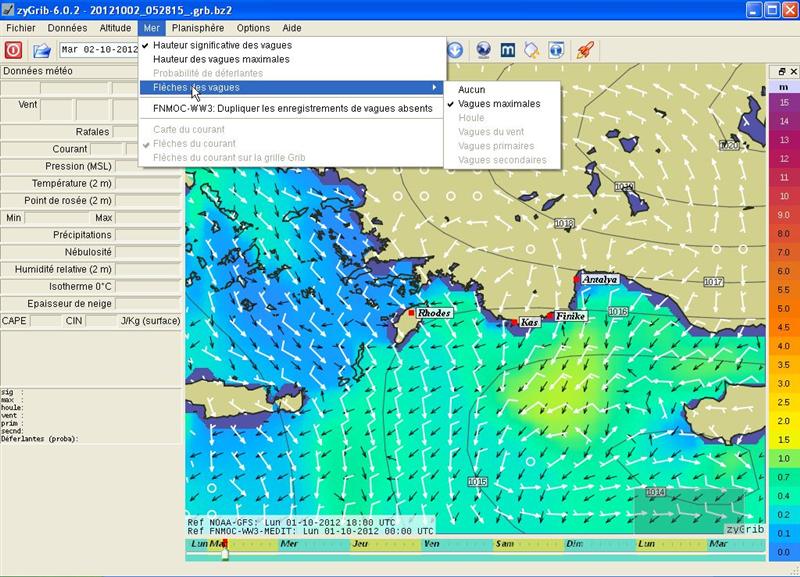

Par le déplacement des données FNMOC-WW3 vagues, qui font maintenant l’objet d’un onglet dédié dans la barre des menus, sous l’appellation « Mer » Par l’affichage dans les options, de l’onglet « Données » de barbules de vent fines, améliorant la lecture des cartes en mode « vent »

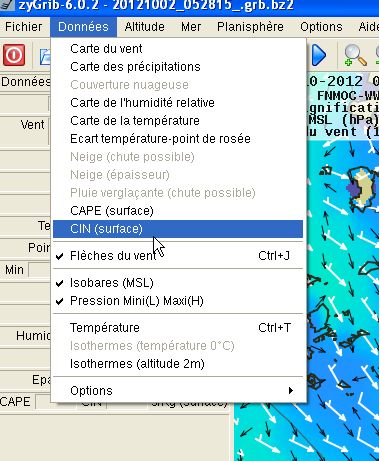

  • Sur le fond par l’intégration des données CIN

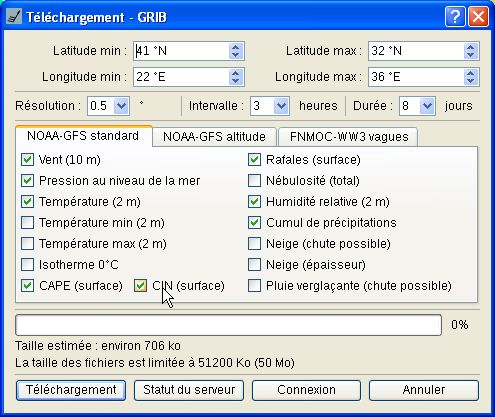

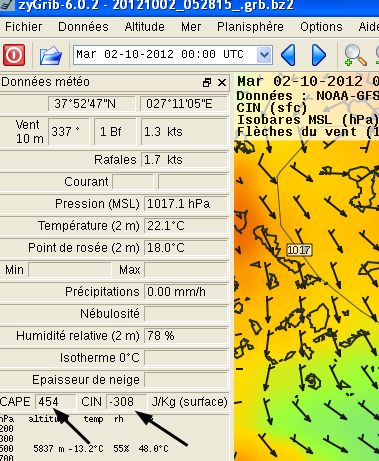

En saisie des téléchargements des Gribs GFS standards En lecture des données dans la barre des menus
Sur cette dernière version, les indices CAPE et CIN peuvent se charger indépendamment. Néanmoins comte tenu du faible poids au chargement, de ces données, il est préférable de les charger ensemble.

-
-
-

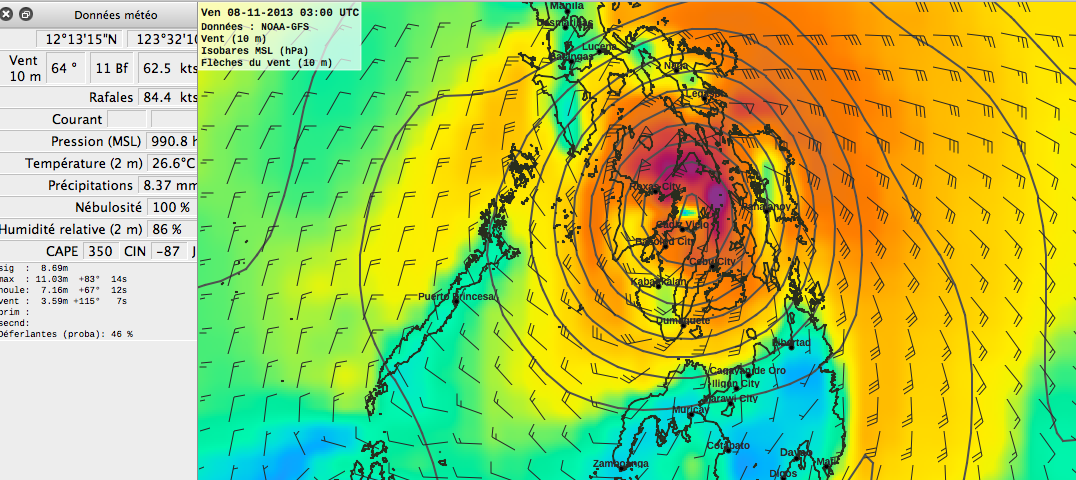

  • Les indices CAPE et CIN

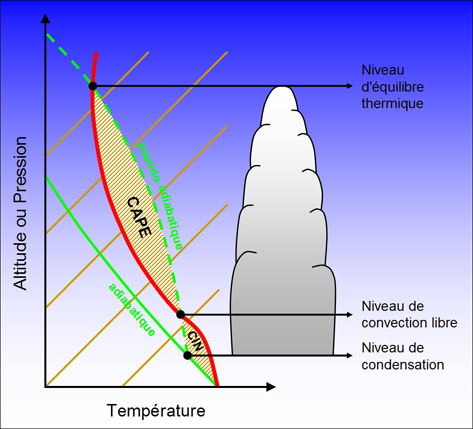

L’indice CAPE, est un indice d’instabilité de l’air, permettant d’apprécier les risques orageux.
L’indice CIN (convection inhibition, dans les basses couches), est le complément du CAPE
Crédit : http://sup.ups-tlse.fr/uved/

Liens sur les CAPE et les CIN

http://sup.ups-tlse.fr/uved/Ozone/B...
http://www.meteolafleche.com/lireun...
http://www.keraunos.org/info-previs...
http://www.passion-meteo.net/dossie...

En résumé, et pour les amateurs manquant d’expertise (dont l’auteur) :

  • CAPE < 300 : pas ou peu de risques orageux
  • 300 < CAPE < 1000 : risques d’orages
  • 1000 < CAPE < 2500 : orages modérés
  • 2500 < CAPE < 3000 : orages forts
  • CAPE > 3000 : orages violents
  • CIN < -15 : développements de cumulus de beau temps
  • -15 < CIN < -50 : averses possibles, des lignes de grains peuvent se développer
  • -50 < CIN < -150 : orages possibles, des lignes de grains d’intensité modérée peuvent se former
  • -150 < CIN < -200 : fortes lignes de grains inhabituelles peuvent se former
  • CIN > -200 : Possibilités de développement de tornades

Crédit : http://www.passion-meteo.net/dossie...

*** exemple : CIN -15 est plus grand que CIN -200

  • Donc à CIN -15, le CIN est grand, et faible risque de déclenchement de l’instabilité = stabilité
  • Et à CIN -200, le CIN est petit, et gros risque d’instabilité

Et en résumé, plus CIN est grand et plus le CAPE est petit, plus on aura de la stabilité

Mise à jour de la version 6.0.2 à la version 7.0.0 du 18/01/2015

http://www.zygrib.org/index.php?pag...

  • 2013-11-13 : zyGrib Version 6.2.0
    • Possibilité de déplacer la carte avec la souris (+Ctrl).
    • Note : cette première version n’est pas vraiment optimisée. Les mouvements sont saccadés si le fichiers grib est trop grand ou si la machine est trop lente. Dans ce cas, les flèches permettent toujours de se déplacer par petits sauts.
    • Rappel : un clic avec le bouton du milieu amène le point visé au centre de la fenêtre.
  • 2014-01-09 : zyGrib Version 6.2.3
    • Nouvelle échelle de couleur pour les vagues, avec une amplitude max de 20m au lieu de 15m.
  • 2014-11-02 : zyGrib Version 6.2.4
  • 2015-01-18 : zyGrib Version 7.0.0
    • Lecture et chargement des nouvelles données GFS du NOAA : grille 0.25°x0.25° et jusqu’à 10 jours de prévisions.
    • Attention : les fichiers à haute résolution étant de très grande taille, il est préférable de réduire la taille de la zone ou le nombre de données.
    • Limitation : pour le fichiers de longue durée, seuls les 5 premiers jours sont avec une maille de 0.25°, au delà la grille est de 0.5°.
