WP et POI personnalisés dans OpenCPNVersion imprimable de cet article Version imprimable

Publié Octobre 2011, (màj Mai 2021) par : Pil-Poil    yoruk

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier

MàJ mai 2021 : les liens indiqué sur l’article, et concernant OpenCPN ne sont plus à jour. Voir le récapitulatif des dernières évolutions : ICI

En usage terrestre de cartographie routière, les navigateurs embarqués permettent l’ajout de « POI » (Points Of Interest = points remarquables) dans le navigateur qui seront reproduits automatiquement sur la carte affiché par des icônes d’information cliquables. Le plus souvent l’usager peut personnaliser ces POI en usage terrestre, et y inclure divers renseignements et parfois même des liens vers l’internet.

OpenCPN permet également cette personnalisation des WP, qui sont en fait les « POI » des logiciels nautiques. Cependant cette personnalisation est encore manuelle et peu pratique pour le moment. On explique ci-dessous comment ça marche, et comment rendre la manipulation aisée et plus conviviale.

Edition rectificative (février 2012) : le projet a bien avancé, et on peut passer à l’article suivant : http://www.plaisance-pratique.com/m...

Edition des WP d’ OpenCPN :

Marques avancées

  • Les marques peuvent avoir des liens avec des fichiers localisés sur un disque ou une clé USB ou en ligne par Internet.
  • Si cette fonction est renseignée, la ligne « Informations complémentaires » apparaîtra dans le menu contextuel d’un WP ou d’une marque (clic droit lorsque l’on clique un waypoint)
  • Ce sujet a fait le début d’une information sur l’aide OpenCPN en anglais : http://opencpn.org/drupal/routes_an...
    Comment renseigner une marque ?
  • Créer une marque
  • Modifier le WP au format GPX hors OpenCPN.
  • Importer le WP modifié par le gestionnaire de routes.
  • Afficher les informations sur la carte
Créer une marque
  • Clic droit à l’emplacement souhaité sur la carte -> ‘’insérer une marque ici’’ -> la marque est créée sur la carte

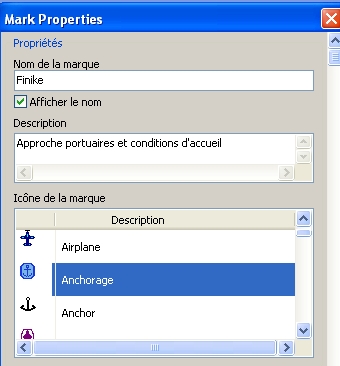

  • Clic droit sur la marque pour ouvrir le menu contextuel -> valider ‘’Ouvrir ‘’Waypoint/marque Propriétés’’
    • Renseigner le nom de la marque
    • Indiquer éventuellement l’affichage du nom sur la carte
    • Faire un descriptif sommaire, si nécessaire, qui sera interrogeable depuis la carte par un clic droit sur la marque
    • Choisir une icône décrivant la nature de la marque. Pour l’exemple, il s’agit d’un port.
  • Valider par OK
  • Sauvegarder cette marque par le menu ‘’Gestionnaire de routes, traces, Waypoint et couches’’
  • * dans l’onglet WP mettre la marque sélectionnée en surbrillance
    • dans la barre des options sur la droite, valider ‘’Exporter’’
    • Choisir un répertoire et enregistrer sous un significatif, au format GPX
    • Valider par le bouton ‘’Enregistrer’’
  • La marque est enregistrée et sauvegardée dans ce répertoire ; Il est possible de la rappeler à tout instant depuis la boite de dialogue du menu ‘’Gestionnaire de routes’’ si elle a été effacée ou modifiée par erreur.

Modifier le WP au format GPX hors OpenCPN en y ajoutant par exemple un lien

  • Ouvrir le fichier archivé au format GPX, hors OpenCPN, avec un éditeur de texte (notepad ou autre)

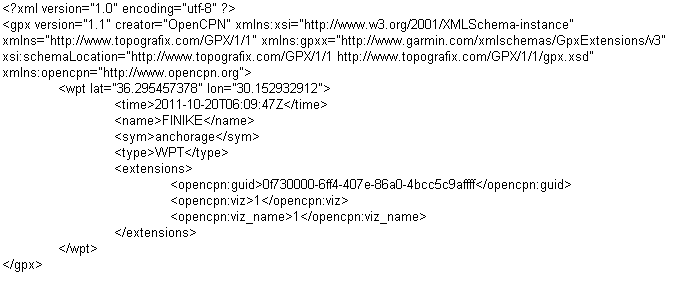

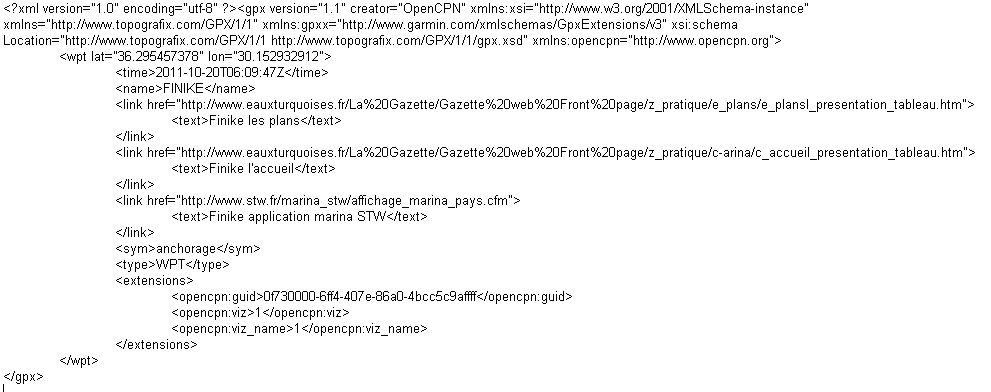

Ligne de commande d’origine Rédiger des lignes de commandes intégrant les liens souhaités, par la balise ‘’href’’ Intégration des modifications dans le fichier GPX d’origine
texte texte texte
  • Importer le WP modifié par le gestionnaire de routes.
    Ndlr : ces trois exemples sont choisi par l’auteur, en fonction de sa documentation. En fait, tout lien en ligne, ou tout lien avec des fichiers interne fonctionne. Il suffit de renseigner le fichier GPX

Procédure actuelle d’intégration

Il n’existe pas à l’heure actuelle (octobre 2011) de fonction ‘’Modifier’’ un WP ou une marque.

Il faudra effacer la marque sur la carte puis la rappeler depuis le menu « Gestionnaire de routes’’

  • Menu ‘’gestionnaire de routes, traces, Waypoint et couches’’
  • Onglet ‘’Waypoint’’
  • ‘’Importer GPX’’ (en bas à gauche de la fenêtre)
  • Rechercher le fichier GPX modifié dans le répertoire où il est stocké sauvegardé
  • Valider par ‘’Ouvrir’’
  • Revenir à la carte sous OpenCPN. Le WP modifié, s’y trouve.
Afficher les informations sur la carte
-

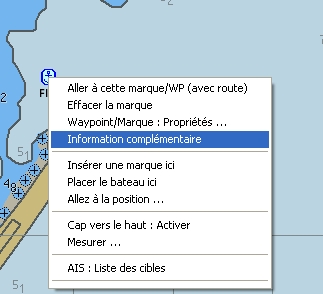

Un clic droit sur le WP fait apparaître le menu contextuel modifié, avec une nouvelle option : ‘’Information complémentaire’’
Afficher les informations complémentaires
-

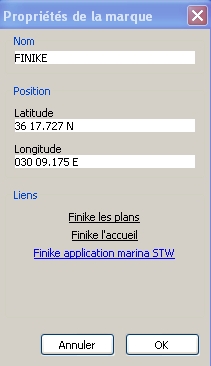

Valider ‘’ ’Information complémentaire’’ fait apparaître’’ les propriétés de la marque avec les trois liens qui ont été ajoutés.

Pour information ici, les trois liens présentés pour l’exemple :

  • eauxturquoises_plan_finike
  • eauxturquoises accueil finike
  • stw_marina_finike

Procédure future plus conviviale

L’usage des POI réalisés par l’utilisateur ou par des organismes diffusant de l’information (radars, guichets de banque, parkings, hôtels) étant très développée en cartographie routière, il existe quantité de logiciels de création et de conversion de POI dans tous les formats possibles, dont GPX.

La procédure d’import-export GPX par lots d’ OpenCPN devrait alors permettre d’ utiliser un logiciel de traitement des POI afin d’élargir le champ d’usage des POI dans OpenCPN
-
Cela permettrait également d’échanger des banques de données de POI nautiques entre usagers d’OpenCPN sans difficulté.

Un premier logiciel de modification des waypoints avec les liens est présenté ici
