Logbook plugin OpenCPN

Logbook, ou en bon français journal de bord. Programme ambitieux de traitement des données du bord, il a vu son développement freiné par des problèmes de santé de son initiateur. Une équipe de développeurs de la mouvance d’OpenCPN, a repris le dossier.

La dernière version V-1.2011, date du mois de décembre 2014 ; elle est supporté par Windows, Linux et MacOS. Pour la version Windows, que nous avons pu tester

  • Elle corrige certains bogues de la première édition, mais ne semble pas finalisée pour être utilisée seule. Elle demande à venir en complément de la prière version
  • Pour être fonctionnelle, elle écrasera donc, en la complétant, la V-1.
  • Vous aurez besoin de cette version V-1 tant que les développeurs n’auront pas finalisé le V-2 release.

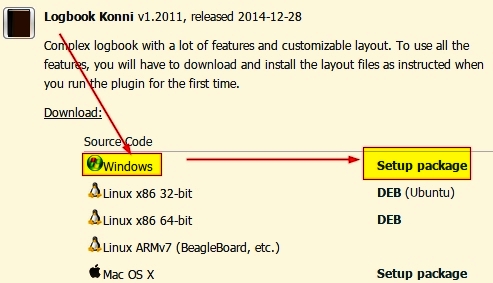

  • Pour télécharger la V1 en version zippée
    Zip - 1.5 Mo

Chapitre I - exécuter le setup 1.1

  • Cà ne fonctionne pas directement avec V-1.2, sans que l’on sache pourquoi, on ne peut pas atteindre les Layouts...
  • Ce qu’il faut faire pour que çà fonctionne
    • Après avoir dé-zippé le setup de la version V-1 (voir pour le chargement, en début d’article)
  • Exécuter ce setup, ce qui aura pour effet
    • de créer un pilote “logbookkonni_pi.dll” qu’il va installer par défaut
      • Pour W7 dans C :\Program Files (x86)\OpenCPN\plugins\logbookkonni_pi.dll
      • Pour XP dansC :\Program Files\OpenCPN\plugins\logbookkonni_pi.dll
      • Si vous avez monté OpenCPN en version parallèle, il faudra recopier le pilote vers votre version en parallèle, pour mon exemple :
      • C :\Program Files (x86)\OpenCPN 4.0.0\plugins\logbookkonni_pi.dll
    • Le setup va également installer un programme de désinstallation :
      • C :\Program Files (x86)\OpenCPN\Uninstall logbookkonni_pi.exe
    • Enfin le setup va initialiser les accès aux Layouts
      • Pour W7 C :\ProgramData\opencpn\plugins\logbook\data\HTMLLayouts\Layout xxx

-

  • C’est tout ce qu’il y à faire pour installer la V1

Tester la V1 sur OpenCPN

  • Activer le plugin sur OpenCPN
    • Ouvrir OpenCPN
    • Dans : Options (boite à outils) > Compléments > Logbook 1.0
      • Cliquez sur “Logbook
      • Cliquez sur “Activer”, sans demander à paramétrer les préférences (ce sera pour plus tard, une fois le programme installé)
      • Sortez par “Appliquer, puis OK
        Dans la barre d’outil apparaîtra le logo de Logbook
        En cliquant le logo, apparaît l’écran de saisie de Logbook v-1.
        Vous avez bien chargé la version V-1
  • Pour la version V1, l’écran de saisie des Layouts , c’est à dire de matrices de mise en page, propose
  • une série de masque de saisies couvrant les données du bord :
    • Le relevé des données de navigation
    • L’état des variables du bord (réservoirs, route, consommation, nombre d’heures du moteur, état de batteries, etc...)
    • La liste d’équipage
    • Les caractéristiques du bateau
    • L’état de la maintenance
  • Une fenêtre de sélection du type laytout
  • Un choix édition ; texte ou HTML

Tester la V1.2 sur OpenCPN

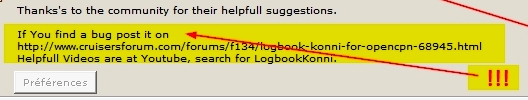

  • Selon toute vraisemblance, la V1 était boguée, si l’on en crois l’avertissement donné lors de l’activation du programme
  • Par ailleurs le fil traitant de ces problèmes, sur CruisersForum, très nourri semble le confirmer Logbook sur CruisersForum

-

  • Malheureusement la mise à jour de la V1.2 souffre aussi de problèmes, en particulier à l’affichage de l’édition de la sélection des Layout... Qui n’affichent rien...
    • Problème soulevé sur un fil STW : voir ce lien
    • Problème que j’ai rencontré personnellement en tentant aussi de monter cette version V-1.2, exactement avec les mêmes problèmes
  • On peut penser que ce défaut d’initialisation des layouts provient d’un bogue de la dernière mise à jour, et que l’affichage devient impossible de ce fait
  • On peut aussi penser qu’il s’agit d’un défaut de communication, la V1.2 ne venant qu’en complément (Patch) de la V.1. Auquel cas, il faut charger la V.1, conserver les répertoires d’accueil des layouts et... écraser le fichier pilote de la V.1 par celui de la V1.2... Ce qui se révèle efficace dans la manip qui suit

-

Forcer la V1.2

Procédure

  • 1) Ouvrez OpenCPN et réduisez le vous n’avez pas à travailler avec
  • 2) Charger la version V-1
    • Neutraliser le pilote C :\Program Files (x86)\OpenCPN 4.0.0\plugins\logbookkonni_pi.dll
      • En le renommant C :\Program Files (x86)\OpenCPN 4.0.0\plugins\logbookkonni_pi.old
    • Neutraliser le répertoire C :\ProgramData\opencpn\plugins\logbook
      • En le renommant C :\ProgramData\opencpn\plugins\logbook old
  • 3) Exécuter le setup V-1 C :\Program Files (x86)\OpenCPN\Uninstall logbookkonni_pi.exe Ce qui dés-initialisera le fichier INI d’OpenCPN
  • 4) Fermer OpenCPN
  • 5) Exécuter les setup logbookkonni V1-2, et vérifier que le fichier pilote logbookkonni_pi.dll est bien dans le bon répertoire
    • C :\Program Files (x86)\OpenCPN 4.0.0\plugins\logbookkonni_pi.dll
  • 6) Ouvrir OpenCPN
  • 7) dans la boite à outils (appelée aussi par le traducteur : Option) dans l’onglet “Complément” cliquer l’icone“ Logbook 1.2”, et demander son activation comme il a été fait en début d’article pour la version V-1
  • 8) Appliquer puis confirmer par OK

  • Sur la barre des menu d’OpenCPN ; l’icône de la dernière version de Logbok Konni apparaît - BINGO -

Ouvrir et travailler avec le Plugin Logbook V1.2

  • On clique sur le logo Logbook de la barre d’outil
  • Le programme V1-2 s’ouvre à une multitude d’options très complexes, qui feront l’objet d’un tutoriel... Plus tard... Quand on sera certain que tout est bien débogué Quelques copies d’écran

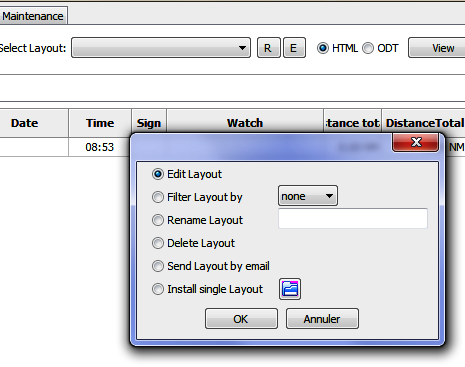

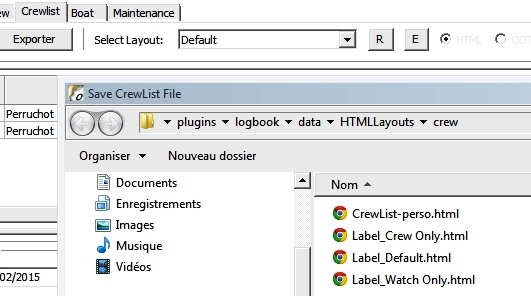

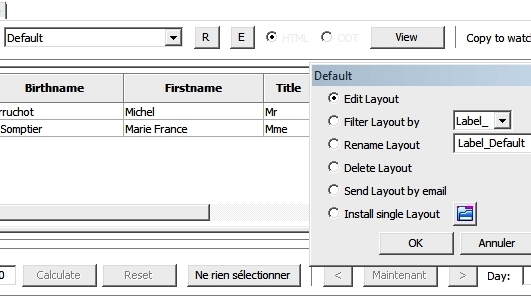

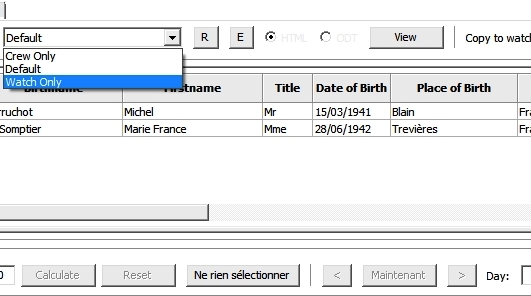

Sauvegarde du fichier Crewlist Boite de dialogue “Edition” Outil de sélection “Layout”

-

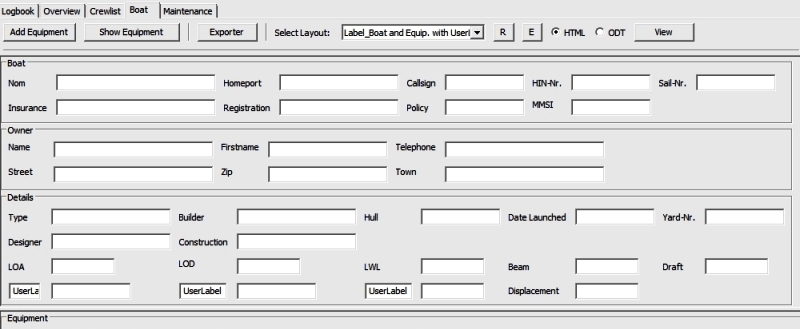

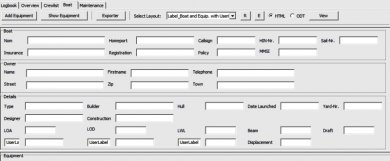

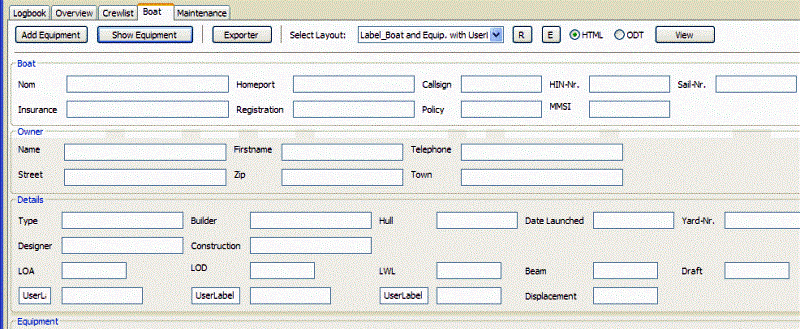

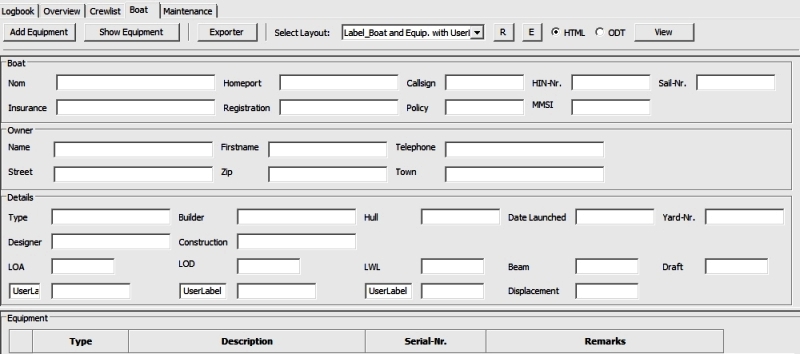

Ecran du Layout “Boat” en V-1 Ecran du Layout “Boat” en V-1.2

-

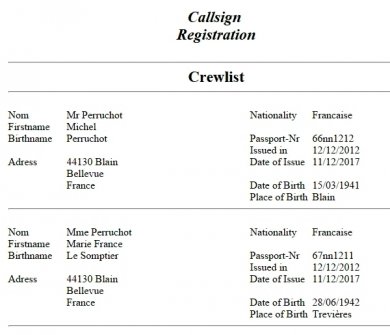

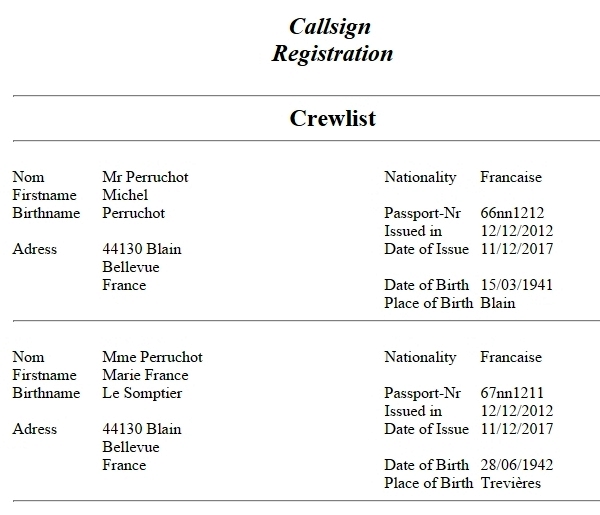

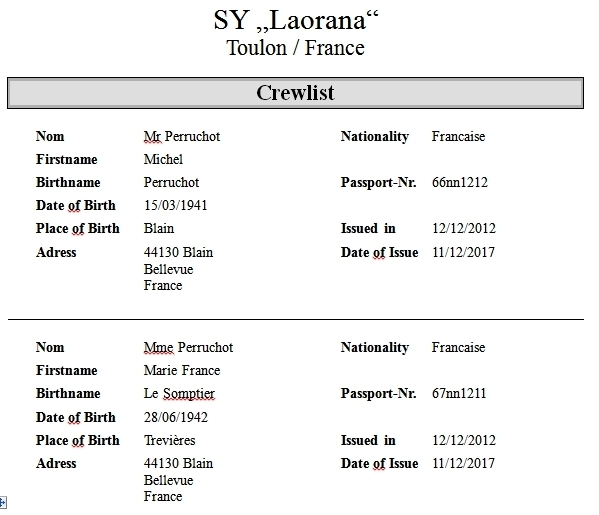

Présentation des documents finalisés, soit pour le web soit pour impression papier

-

Format HTML Format Texte

-
