Plugin OpenCPN : sQuidd.io Version imprimable

Publié Novembre 2015, (màj Mai 2021) par : yoruk

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord

S'identifier pour s'abonner par mail

Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier

Mots-clés secondaires: cartographie

sQuidd.io plugin OpenCPN

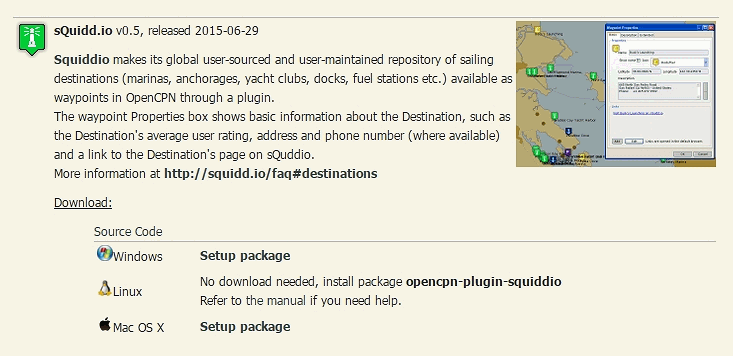

Téléchargement du programme A ce lien : Téléchargement plugin OpenCPN Rechercher “sQuidd.io v0.5, released 2015-06-29” (nov 2015). On trouvera trois types de téléchargement Pour Windows Pour Linux Pour MacOS Les exemple suivants sont basés sur un setup pour Windows

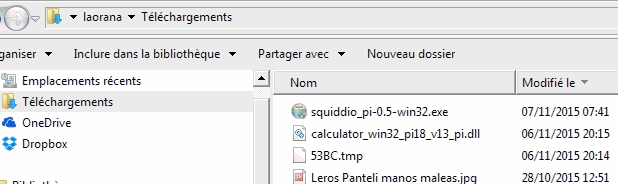

Téléchargement du setup Il vous sera demandé où vous souhaitez télécharger le setup. S’agissant d’un archivage qui pourra être réutilisé ultérieurement (en cas de crash du programme OpenCPN sous C : par exemple), Vous avez intérêt à l’archiver dans le répertoire “Téléchargement” Pour mon exemple, voir ci contre : C :\Users\laorana\Downloads\squiddio_pi-0.5-win32.exe

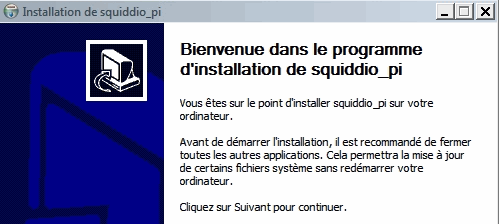

Exécution du Setup

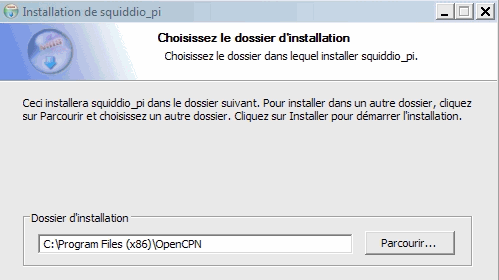

• Là il y a un piège. Si vous n’avez qu’une seule version d’OpenCPN d’installée, il cherchera par défaut : C :\Program Files (x86)\OpenCPN, pour y installer le pilote “squiddio_pi.dll”

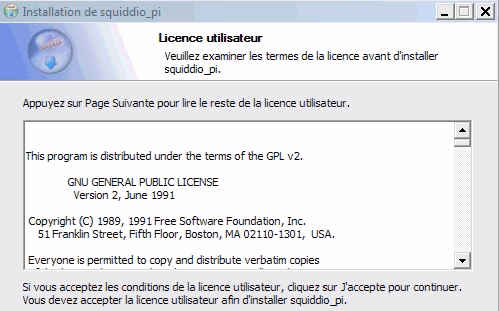

Accueil	Condition de licence	indication du répertoire de destination

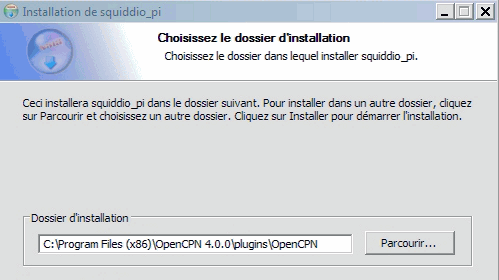

Choisir son répertoire de destination

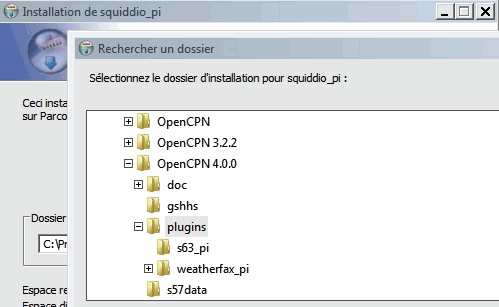

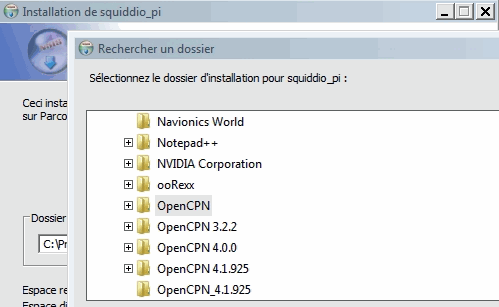

• C’est là qu’il faut éviter le piège, et ne pas accepter les répertoire par défaut, et rechercher le “sous répertoire Plugin”, où devra être installé le pilote

Proposition de répertoire par défaut	Choix d’un autre répertoire	répertoire cible de la version active OpenCPN

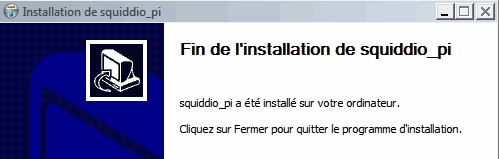

Confirmation d’installation et contrôle de validité

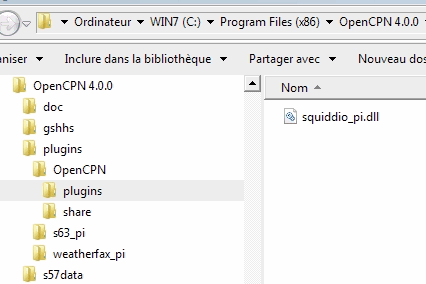

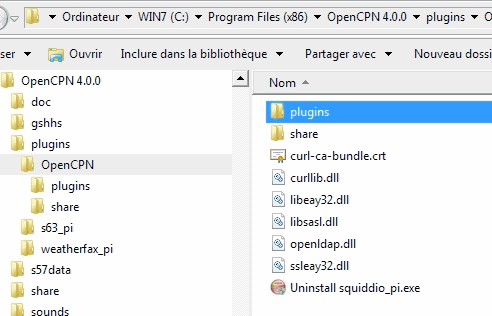

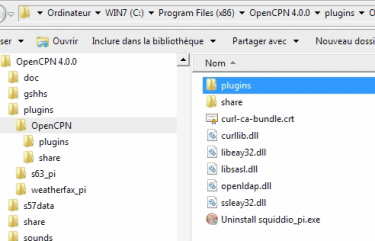

Après la validation de l’installation, on vérifie le bon emplacement du programme



OpenCPN 4.0.0 => Plugins => OpenCPN => tous les programmes sQuidd.io	OpenCPN 4.0.0 => Plugins => OpenCPN => Plugins => squiddio_pi_dll


Activation du plugin

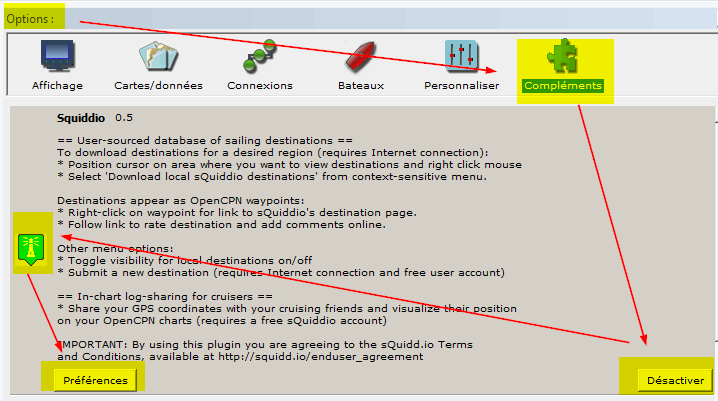

Ouvrir OpenCPN => Bite à outils (aussi appelée “Options” => Compléments => ouvrir l’onglet “squiddio 0.5” => activer L’option “Préférences” ouvre une boite dialogue permettant un choix d’affichage On valide par “Appliquer”, puis par “OK” A noter que les préférences pourront être modifiées ultérieurement, directement depuis l’icône de la barre des menus (clic gauche)


Utilisation du plugin sous OpenCPN

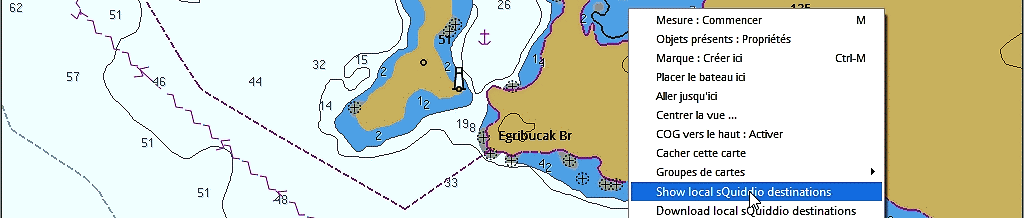

Recherche des WP sQuidd.io existant sur la carte Clic doit sur la carte

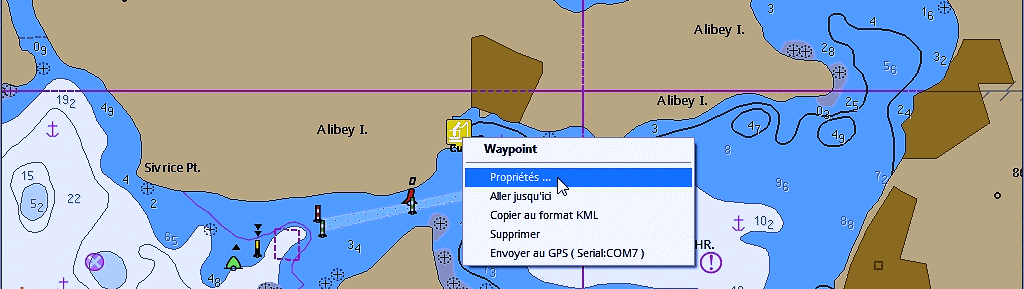

Actication des WP existants Clic droit sur le WP => propriétés du WP

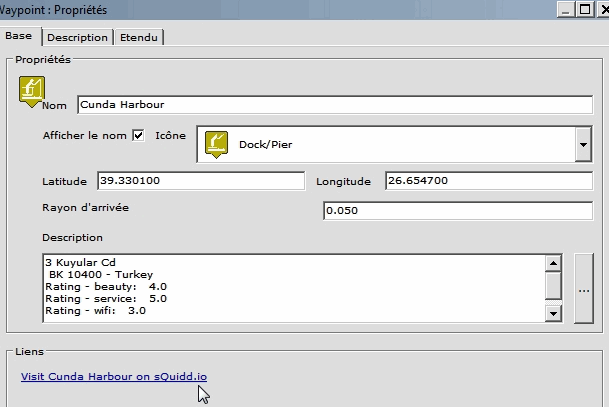

Lecture des propriétés Clic gauche sur Propriétés => affichage des Propriétés

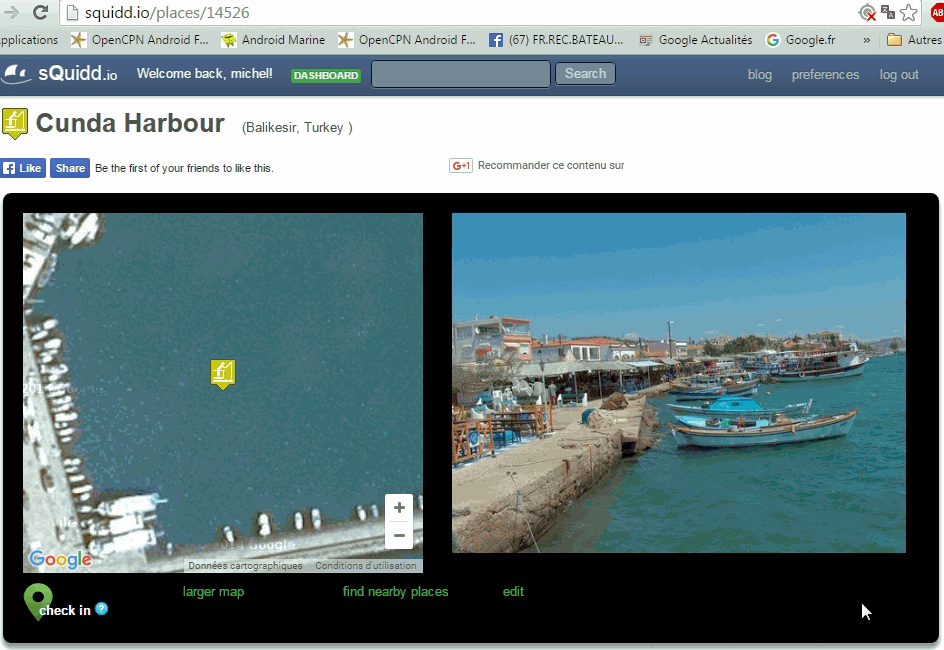

Lecture du lien Internet Il faut bien sûr être connecté



sy Laorana nov 2015

Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

5 Messages de forum

__________________________________________________________________________________________________________________

• Plugin OpenCPN : sQuidd.io 7 janvier 2016 12:57, par Tilane

  Merci Yoruk pour ce tuto.
  Squiddio me semble très intéressant et utile. Je l’ai installé sur opencpn 4.1.1301.
  Tout fonctionne parfaitement cependant, dans les propriétés des waypoints obtenus il n’y a jamais de lien.
  En clair, le cadre « liens » reste vide, testé sur une centaine de waypoints.??

  Répondre à ce message

  • Plugin OpenCPN : sQuidd.io 8 janvier 2016 15:35, par yoruk         Ce message répond à ...

    Animateur

    dans les propriétés des waypoints obtenus il n’y a jamais de lien.

    Bonjour

    Peux tu me donner un exemple de WP... j’irai jeter un coup d’œil

    Michel

    Répondre à ce message

    • Plugin OpenCPN : sQuidd.io 8 janvier 2016 17:28, par Tilane         Ce message répond à ...

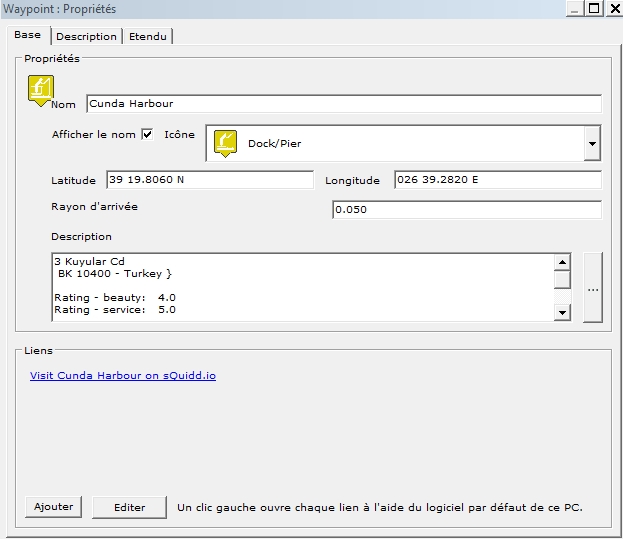

      J’ai mis le waypoint Kuna Harbour.
      Une remarque, les coordonnées ne sont pas les mêmes que celles indiquées dans ton article ?
      Le cadre « liens » est vide.



      Répondre à ce message

      • Plugin OpenCPN : sQuidd.io 8 janvier 2016 17:44, par yoruk         Ce message répond à ...

        Animateur

        Curieux... j’y arrive....

        Je réfléchi et revient un peu plus tard

        Michel



        Répondre à ce message

        • Plugin OpenCPN : sQuidd.io 11 janvier 2016 11:58, par yoruk         Ce message répond à ...

          Animateur

          de retour...

          Pas terrible le plugin. beaucoup de bugs, et un maniement étrange.
          Par défaut, le seul lien que l’on obtienne est un lien maison ouvrant sur des photos panormio
          J’ai créé un port sur Arki, et je me plante pour le modifier
          Aucune aide sérieuse en assistance, mais surtout beaucoup d’erreur et d’approximations dans les évaluations

          • Bozburun... sans titre
          • Le vieux port de Kos confondu avec la marina
          • etc... etc...

          Michel

          Répondre à ce message
