XyGrib pour les débutants


Chapitre 1 les téléchargements

Excellent outil permettant l’affichage des modèles météo utilisant les fichiers Grib, XyGrib mérite une approche simplifiée, permettant d’abord une vulgarisation de ses principes essentiels. Sans s’égarer dans ses options techniques élaborées, on peut se concentrer sur les possibilités basiques du programme : force et direction du vent et des rafales, indices des risques orageux, et hauteur et vitesse des vagues.


Table des matières
vers le chapitre 2 : les paramétrages


Retour menu

Charger le Programme sur votre ordinateur personnel
  • Depuis la page d’accueil du programme d’installation : https://opengribs.org/en/downloads
  • Ou depuis ces liens directs, selon votre système d’exploitation :
  • Il vous suffira alors d’enregistrer ce programme dans votre rubrique d’arborescence habituelle, puis de déclencher son exécution. Si vous manquez d’expérience, le plus simple est d’accepter leurs options par défaut.
Charger les fichiers Grib


Retour menu

Depuis le module intégré de XyGrib

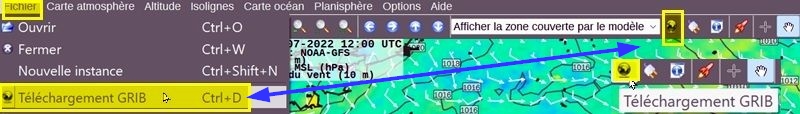

  • Soit depuis la fenêtre Fichiers de la barre des menus ou l’option de raccourci rapide “Ctrl+D”
  • Soit depuis l’icône de chargement dans la barre des icônes

Quelle que soit la méthode, elle permettra l’ouverture d’une fenêtre d’affichage des options de téléchargement. Pour démarrer, nous vous conseillons de n’utiliser que le modèle GFS, avec cette méthode. Les autres modèles sont facilement téléchargeables en modules pré découpés, suivant une procédure automatisée, qui sera traitée au paragraphe suivant.

Pré requis : vous devrez définir la zone à traiter.
- l’icône marquée d’une croix permet de dessiner une zone sur la carte
- l’icône marquée d’une main permet de déplacer la carte
NB : prenez garde à ne pas créer de trop grandes zones, surchargées de trop nombreuses options, car cela surchargerait leur petit serveur et affecterait le niveau de service pour tous les utilisateurs.

Renseignement de données à télécharger

JPEG - 85.1 ko

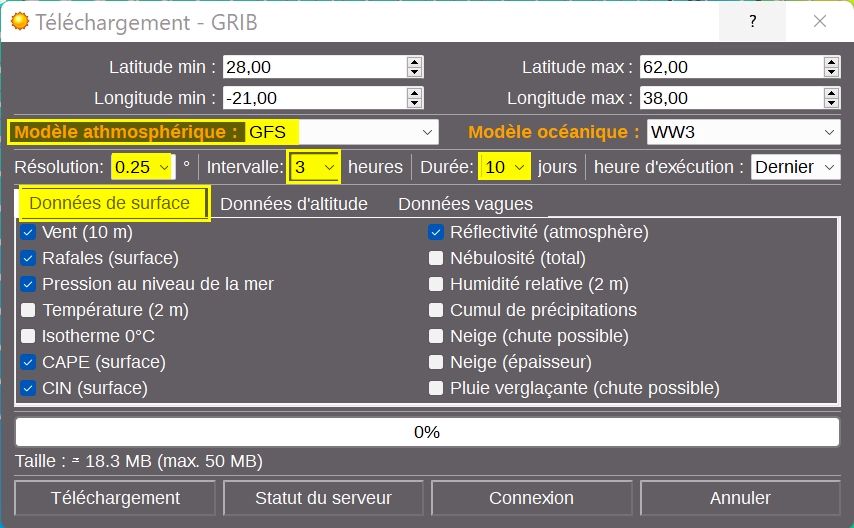

Définition des données atmosphériques
JPEG - 66.5 ko

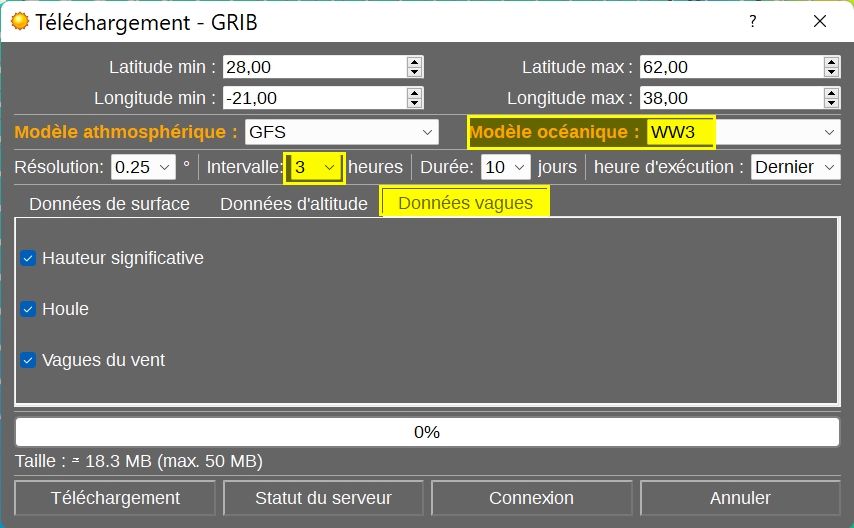

Définition des données océanographiques
  • pour les données atmosphériques : choisir le modèle GFS ; 0.25° (25 km), par intervalles de 3 heures et une durée de 10 jours
    • dans les données atmosphériques, choisissez
      • le vent à 10 m
      • les rafales en surface
      • la pression au niveau de la mer
      • l’indice CAPE (s’instabilité si ’orage se déclenche)
      • l’indice CIN (stabilité des basses couches de l’atmosphère)
      • l’indice de réflectivité composite ( c’est lui et lui seul qui indiquera si l’orage se déclenche. Le CAPE indiquera lui les risques de violence si, et si seulement, l’orage se déclenche.
  • Puis renseigner les données océanographiques
    • Choisissez WW3 qui travaille en binôme avec GFS. Vous serez couvert sur une semaine en Méditerranée. Choisissez :
      • la hauteur significative des vagues. C’est une pondération de l’état de la mer, prenant en compte la nature (hauteur, vitesse, direction) des vagues du vent quand elle croisent une houle résiduelle.
      • la hauteur, la direction, et la vitesse (exprimée en secondes, c’est la durée séparant le passage de 2 vagues) des vagues générées par le vent
      • et, la même chose pour la houle résiduelle

Une fois renseignés toutes le options toutes les options, demandez le téléchargement, puis archivez le. Nous recommandons d’archiver tous les gribs dans le même dossier, et de les conserver. Vous pourrez en avoir besoin quelques jours plus tard pour contrôler des prévisions


Retour menu

Depuis des fichiers préparés

Cette approche simple répond à la demande d’un public bien ciblé : le fournisseur décide pour chaque fichier au format grib mise à disposition, quelle la zone couverte, quelle échelle de temps retenue et quelles variables seront incluses.
Les fichiers mis à disposition doivent être téléchargés, sur un site web, puis ouverts avec XyGrib.


Retour menu
Pour les fichier Grib OpenWRF 12 et 4 km

JPEG - 96.8 ko
Définition 12 km, 5 jours, pas de 3 H
JPEG - 82.1 ko

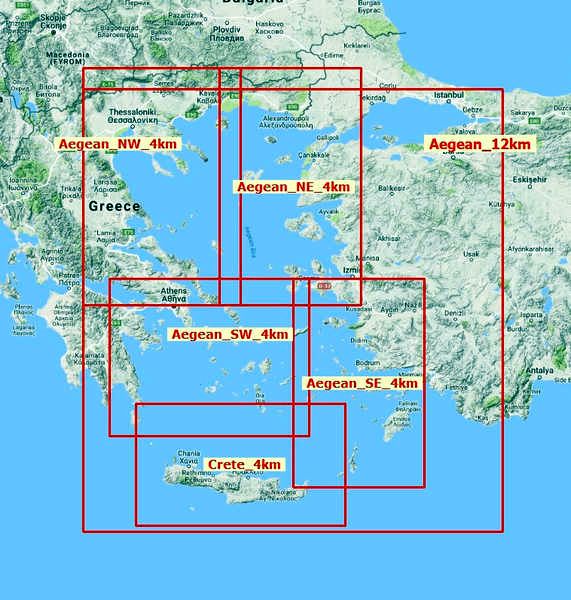

Une zone 12 km plus 5 zones 4 km (48 H et pas de 1 H)
JPEG - 273.1 ko

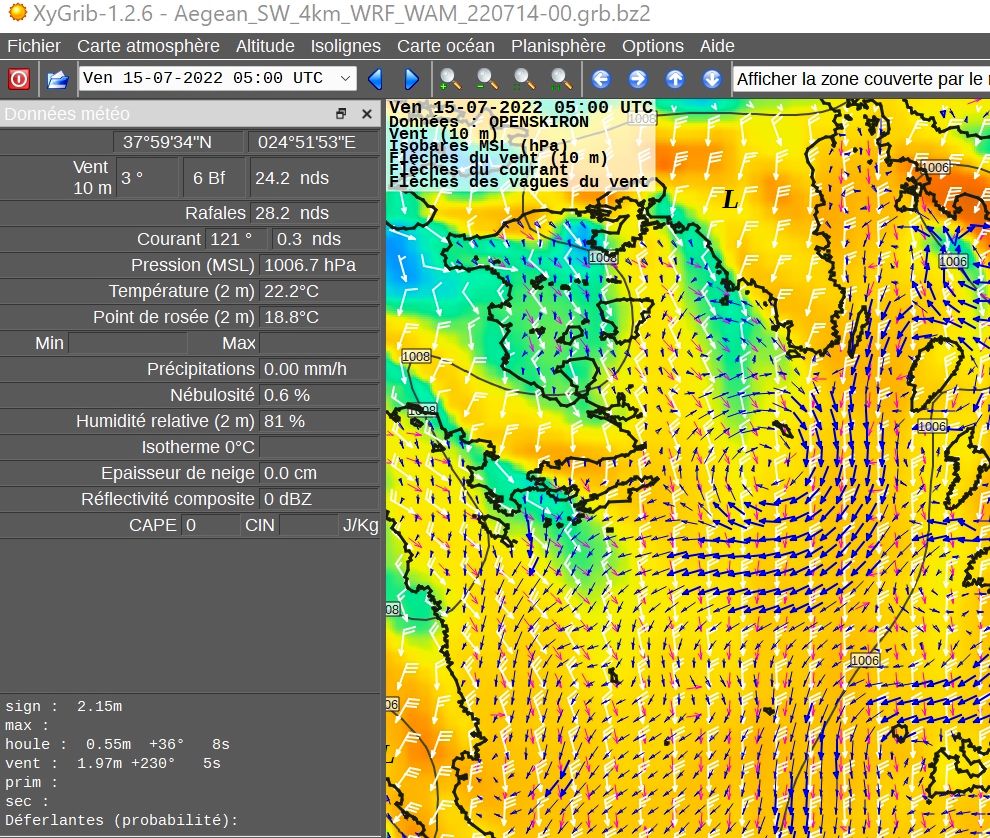

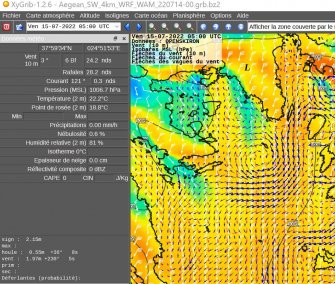

OpenWRF 4km, détail des données téléchargeables
  • données proposées
    • données atmosphériques, de navigation, essentielles, suivant le point d’observation géolocalisé :
      • vent à 10m, en force et en direction
      • rafales au niveau de la mer
      • pression atmosphérique au niveau de la mer
    • données d’analyse météo
      • température à 2m
      • point de rosée à 2m
      • précipitation
      • nébulosité
      • humidité relative à 2m
    • données de prévention des orages
      • indice CIN et CAPE
      • indice de réflectivité composite
    • données océanographiques
      • Force et direction des courants. Pour cet exemple, on voit bien l’influence du vortex de courant s’opposant au vent au NE d’Hydra
      • hauteur significative des vagues
      • hauteur, direction et vitesse (période) des vagues du vent
      • hauteur, direction et vitesse (période) de la houle

Au sujet des modèles WRF : [1]


Retour menu
Pour les fichiers ICON.EU définition 7 km

JPEG - 169.3 ko
Zones de chargement prédéfinies
JPEG - 179.5 ko
Données téléchargeables
  • lien pour le téléchargement : https://openskiron.org/en/icon-gribs
  • séquence de mise à jour : deux fois par jour à environ 05:00Z et 17:00Z
  • données proposées
    • données atmosphériques, de navigation, essentielles, suivant le point d’observation géolocalisé :
      • vent à 10m, en force et en direction
      • rafales au niveau de la mer
      • pression atmosphérique au niveau de la mer
    • données d’analyse météo
      • température à 2m
      • point de rosée à 2m
      • précipitation
      • nébulosité
      • humidité relative à 2m
    • données de prévention des orages : uniquement l’indice CAPE
    • données océanographiques
      • hauteur significative des vagues
      • hauteur, direction et vitesse (période) des vagues du vent
      • hauteur, direction et vitesse (période) de la houle
      • aucune indication sur les courants.

liens utiles
https://opengribs.org/fr/gribs-fr


[1] Ils utilisent le programme EMS-ARW comportant le dernier noyau ARW (Non-Hydrostatic Mesoscale Model), modèle généreusement fourni par la NOAA. Ils demandent aux concepteurs beaucoup de temps et de détermination, pour parvenir à un résultat correcte. Si c’est le cas, cela améliorera la modélisation des phénomènes météorologiques locaux par rapport aux modèles globaux tels que le GFS qui sont des modèles hydrostatiques. Mais, tout le monde peut établir et proposer des modèles WRF, et les résultats peuvent être très hétérogènes... donc : méfiance
