SailGrib - Chap 5 : cartographieVersion imprimable de cet article Version imprimable

Publié Janvier 2016, (màj Mars 2022) par : yoruk

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier

Mots-clés secondaires: météo , navigation_divers

Version 2.0 : Chap 5 Cartographie

Références

La cartographie de base

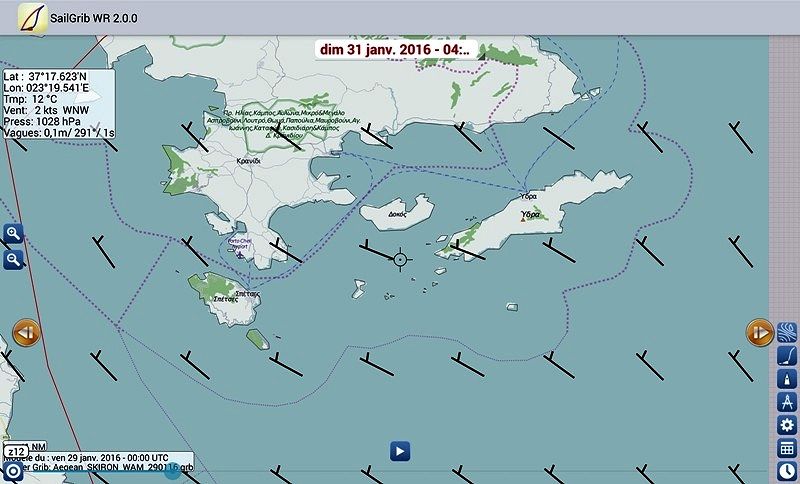

  • SailGrib WR dans sa première version, n’avait besoin que de peu de précision. Pour l’affichage des gribs de ses cartes météo, il utilise comme fond de carte l’application “OpenStreetMap”
    • Pour faire simple, il s’agit d’une carte glissante n’affichant que des pavés (tiles en anglais) de petite taille qu’il assemble à la demande et à la forme de l’écran. Économe en affichage, il facilite la fluidité de lecture. Ce sont des formats dits “MBtiles”.

Les besoins cartographiques basiques

  • En l’état actuel
    • Pour l’édition des gribs “OpenStreetMap” convient parfaitement

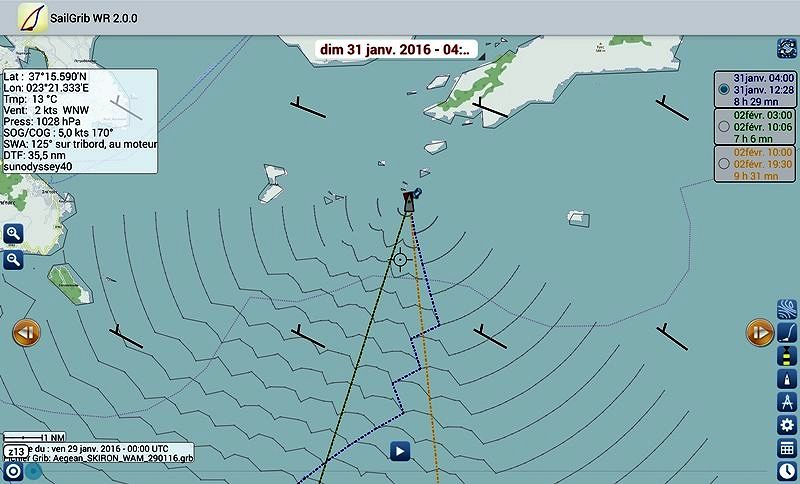

    • Pour les routages, dont on se sert préférentiellement au large en eaux profondes, il convient aussi. On renforce la sécurisation des routes par l’option “Eviter la terre” et en réglant la résolution du trait de côte, mais aussi en posant des zones interdites et des balises directionnelles.
    • Par contre pour la navigation l’absence de ligne de sonde, et les incertitudes géodésiques des traits de côte posent problèmes
Pour les besoin des gribs météo pour les besoins d’un routage

Les besoins cartographiques avancés

SailGrib ne tourne qu’avec des cartes au format “MBtiles”. C’est son originalité et c’est ce qui permet sa fluidité. Format moderne et récent, on commence à en trouver, particulièrement par la NOAA américaine, qui a ouvert fin novembre 2015 un nouveau service, le « NOAA Chart Tile Service ». Il fournit ses cartes officielles en “mode on line”. Mais elles ne couvrent que les zones US
Pour le reste du monde dont la France, en l’état actuel, il faudra fabriquer ses cartes MBtiles. Il existe une solution avec le logiciel “Maptiler” à partir de cartes numériques ou de photos. Cette solution sera décrite dans le dossier High Techs à venir
Pour une utilisation basique, il reste une solution simple et efficace à mettre en oeuvre, avec le logiciel sur PC SAS Planet. Vous aurez à utiliser votre PC pour fabriquer vos cartes. Mode d’emploi :

Fabriquer des cartes format MBtiles avec SASPlanet

Il faudra télécharger le programme à ce lien SAS Planet download
Charger impérativement la version “SASplanet 151111” ou ultérieure.
Il faudra le décompresser, le plus simple étant de l’installer dans un répertoire facilement accessible. Je l’ai installé dans une sous rubrique de “Mes documents”. Puis créer un raccourci sur le bureau

Le choix de la cartographie et des couches

  • Dans les deux cas (cartes comme couches) il faudra rechercher l’option à cliquer dans la barre des menus en haut de l’écran

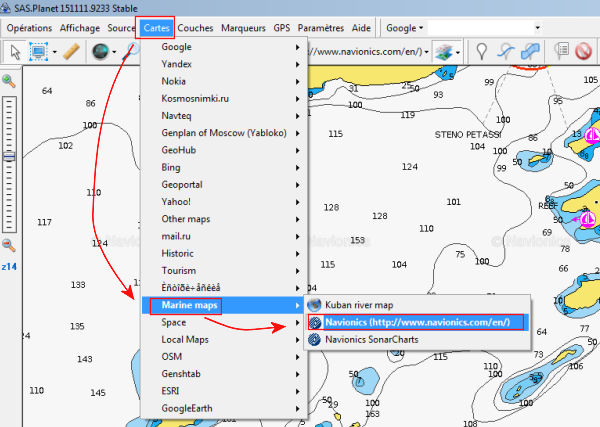

    • Pour le menu déroulant “Cartes
      • Choisir “Marine maps” par exemple... puis “ww.navionnics.cim/en/

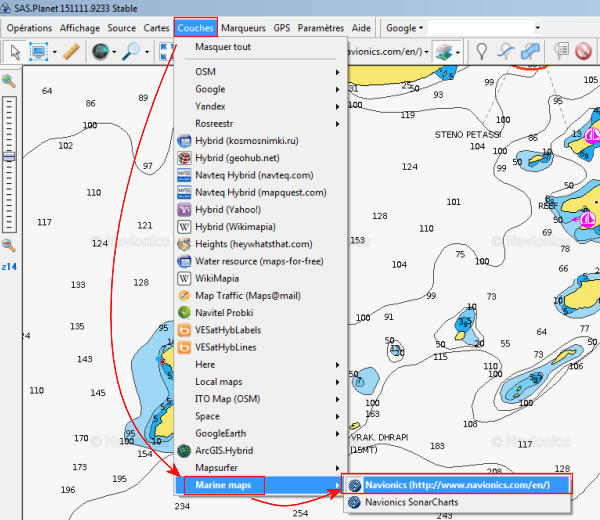

    • Pour le menu déroulant “Couches
      • Choisir les mêmes valeurs “Marine maps”... puis “ww.navionnics.cim/en/
  • La carte Navionics s’affiche à l’écran.

-
Initaliser les sources

  • Rechercher la zone à cartographier, en prenant soin de définir une petite zone, en conjonction avec un niveau de zoom cohérent. C’est cette zone qui sera découpée en multiples pavés (Tiles). Le nombre de pavés, et leurs poids, vous seront indiqués quand vous chargerez la zone
  • Initialiser cette zone pour SASplanet
    • Le plus simple vraiment est de définir la zone à cartographier avec l’écran. Ce sera la zone définie à l’écran qui sera initialisée en validant par “ Ctrl A ”. Tout simplement

-
Charger la source initialisée

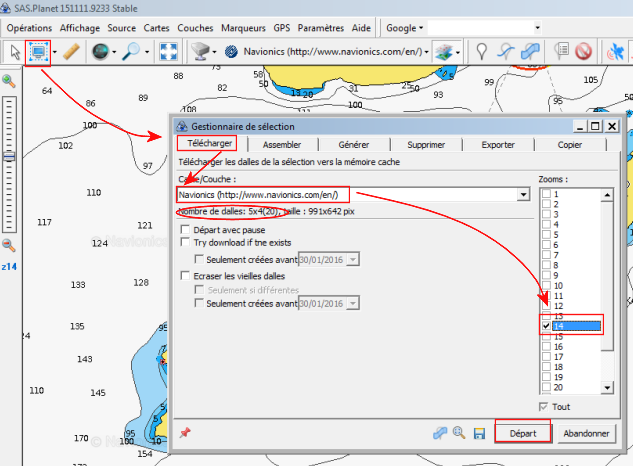

  • Ctrl A” ouvre la fenêtre “Sélection Manager” tout en initialisant la zone
  • Dans la fenêtre du Gestionnaire de sélection, choisir l’onglet “Télécharger
    • Dans le menu déroulant Carte/Couches, l’option “ww.navionnics.cim/en/” doit s’afficher, sinon allez la valider
    • Validez l’option zoom, en privilégiant un niveau de zoom équivalent à celui de la cartographie initialisée, en l’occurrence “Zoom 14
    • Cette option découpera cette zone en autant de pavé que le standard “MBtiles” l’y autorise.
    • Pour ce choix 20 pavés
    • Validez par “Départ

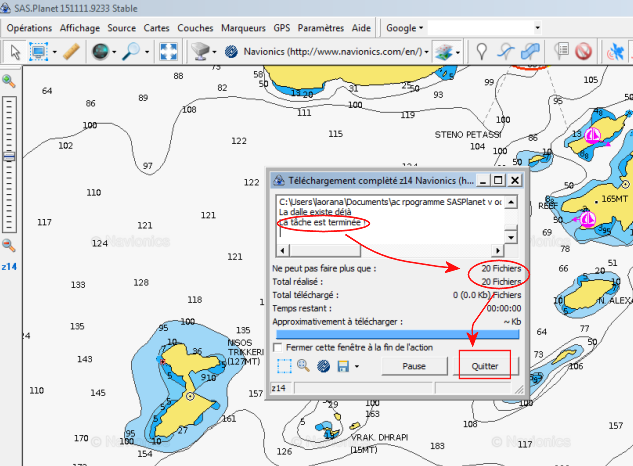

  • Une fois téléchargé un écran confirme le chargement, et indique le nombre de fichiers chargés (20 fichiers pour l’exemple)
    • Ces zones se retrouvent sur votre DD stockée dans la mémoire cache, utilisables hors connexion ultérieurement.
    • Quitter pour passer au stade ultérieur, celui de l’exportation.

-
Exporter les cartes réalisées au format MBtiles

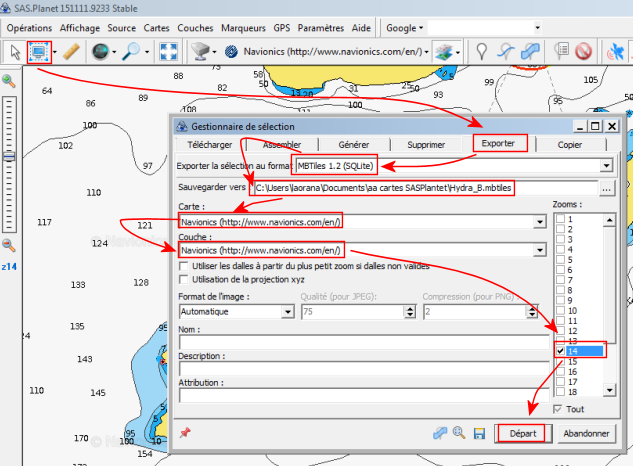

En quittant l’onglet “Télécharger” on se retrouve sur la page d’accueil. Pour ré-ouvrir la fenêtre “Sélection Manager” faire “ Ctrl B

  • Sélection Manager” s’affiche.
    • Sélectionner l’onglet “Exporter
      • dans le menu déroulant de “Exporter la sélection au format”, choisir “MBTiles 1.2 (SQLite)
      • Donnez un nom à la carte que vous allez créer, en pensant à créer au préalable un répertoire de stockage pour cette production.
        • Ici : “C :\Users\laorana\Documents\aa cartes SASPlanet
      • Donnez un nom explicite à cette carte. Dans ce cas : “Hydra_B
      • Validez les options “ww.navionnics.cim/en/” pour “Cartes” et “Couches
      • Déterminez le même niveau de zoom que celui de l’initialisation (ici : z14)
    • Validez le tout par la case “départ

-
Contrôler les fichiers créé, sur PC et transférer sur SailGrib WR

  • Contrôler le transfert sur le PC
    • Avec l’explorateur Windows, rendez vous sur la rubrique créée à cet effet. Pour mémoire et pour mon cas
      • C :\Users\laorana\Documents\aa cartes SASPlanet
    • Le Fichier que nous avons créé : “Hydra_B” s’y trouve
      • Il a été complété de son suffixe “.mbtiles” et il pèse 659 ko, très tolérables. Le transfert s’est fait automatiquement.

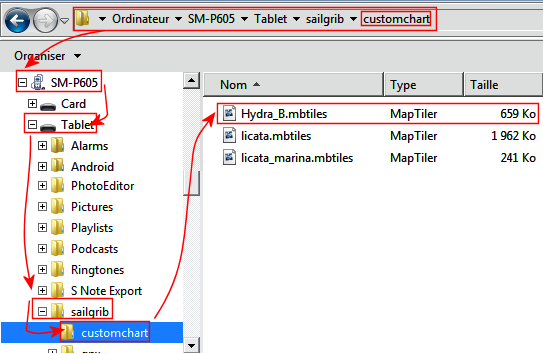

  • Transférer depuis le PC vers la tablette
    • Connectez la tablette et le PC par un câble USB. Vérifier que la tablette est bien en mode “périphérique multimédia” (ça se voit dans les notifications)
    • Avec l’explorateur Windows recherchez le cheminement depuis le PC vers Customchart, la rubrique dédié pour recevoir les fichiers de cartes .“.mbtiles” de SailGrib WR
      • Ordinateur\SM-P605\Tablet\sailgrib\customchart
    • Depuis “Hydra_B.mbtiles” sur le PC faites un copier/coller vers “...\customchart” sur la tablette.
  • Ceci fait, votre nouvelle carte se trouve sur la tablette prête à être lue par SaiGrib WR

-

  • Choisir les options d’affichage des cartes

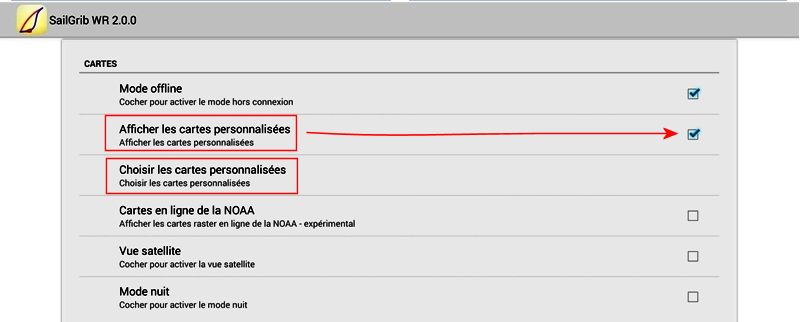

    • Dans “menu” (depuis le menu Android), choisir “Préférences” et rechercher le “paragraphe Cartes
    • Encochez “Afficher les cartes personnalisées
    • Faire un tap long sur l’option “Choisir les cartes personnalisées

-

  • Charger les cartes personnalisées
    • Encochez “Hydra_B.mbtiles” que vous venez de créer
    • Validez par “Charger

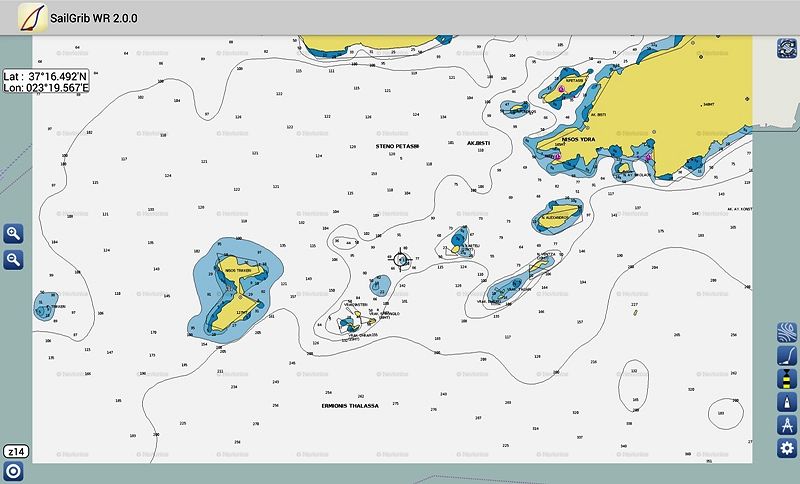

  • Retour AR valide le tout et la carte doit s’afficher

-

à comparer avec la cartographie OpenStreetMap du début de l’article

MàJ 6.5 mars 2022

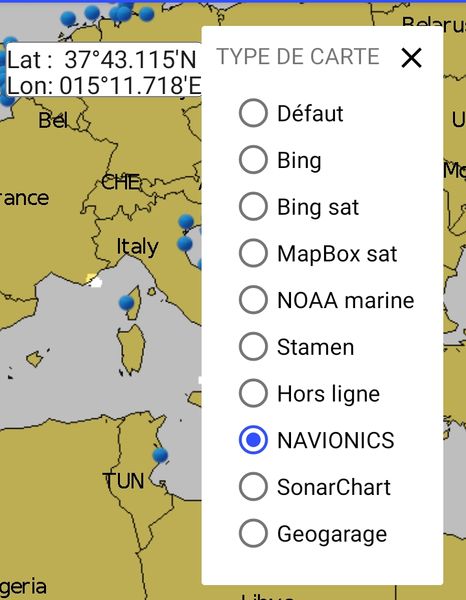

Plus efficace que les quasi piratages SASplanet, SailGrib offre 10 options de téléchargement de cartes officielles

  1. Par défaut les cartes GIS
  2. Les cartes routières « Bing »
  3. Les cartes satellite « Bing »
  4. Les cartes MapBox sat
  5. Les cartes de la NOAA, pour les USA
  6. Les cartes Stamen
  7. Les cartes hors lignes (enregistrées sur votre appareil)
  8. Les cartes Navionics (appli Boating) mais il faudra être abonné chez Navionics
  9. Les cartes SonarCharts (Navionics abonnés aussi)
  10. La bibliothèque des cartes Geogarage, il faudra aussi être abonné

Outre ces cartes classiques, SailGrib offre la possibilité de charger des cartes météo, présentant leur cartographie propre, et intégrée
On peut aussi télécharger des images satellites couvrant 15 zones, soit la quasi totalité des océans.
Cartes météo et cartes satellites se chargent depuis le menu contextuel (les 3 barres horizontales en haut et à gauche)
