Mise à terre d’un IC-M710Version imprimable de cet article Version imprimable

Publié 20 juillet, (màj 20 juillet) par : Javerne  image

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail

Bonjour à tous,
Je désire installer une BLU IC-M710 sur mon bateau en polyester, et je trouve dans la documentation que la mise à terre doit être faite avec un feuillard.
La distance entre l’antenne et la BLU est d’environ 10 m.
Me trouvant en Thailande, je n’arrive pas à mettre la main sur du feuillard.
Est-ce qu’un câble en cuivre ferait l’affaire, et si oui de quelle section ?
Merci d’avance pour vos précieux conseil et bonne journée..

UP


Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

6 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • 20 juillet 10:45, par F3dd écrire     UP

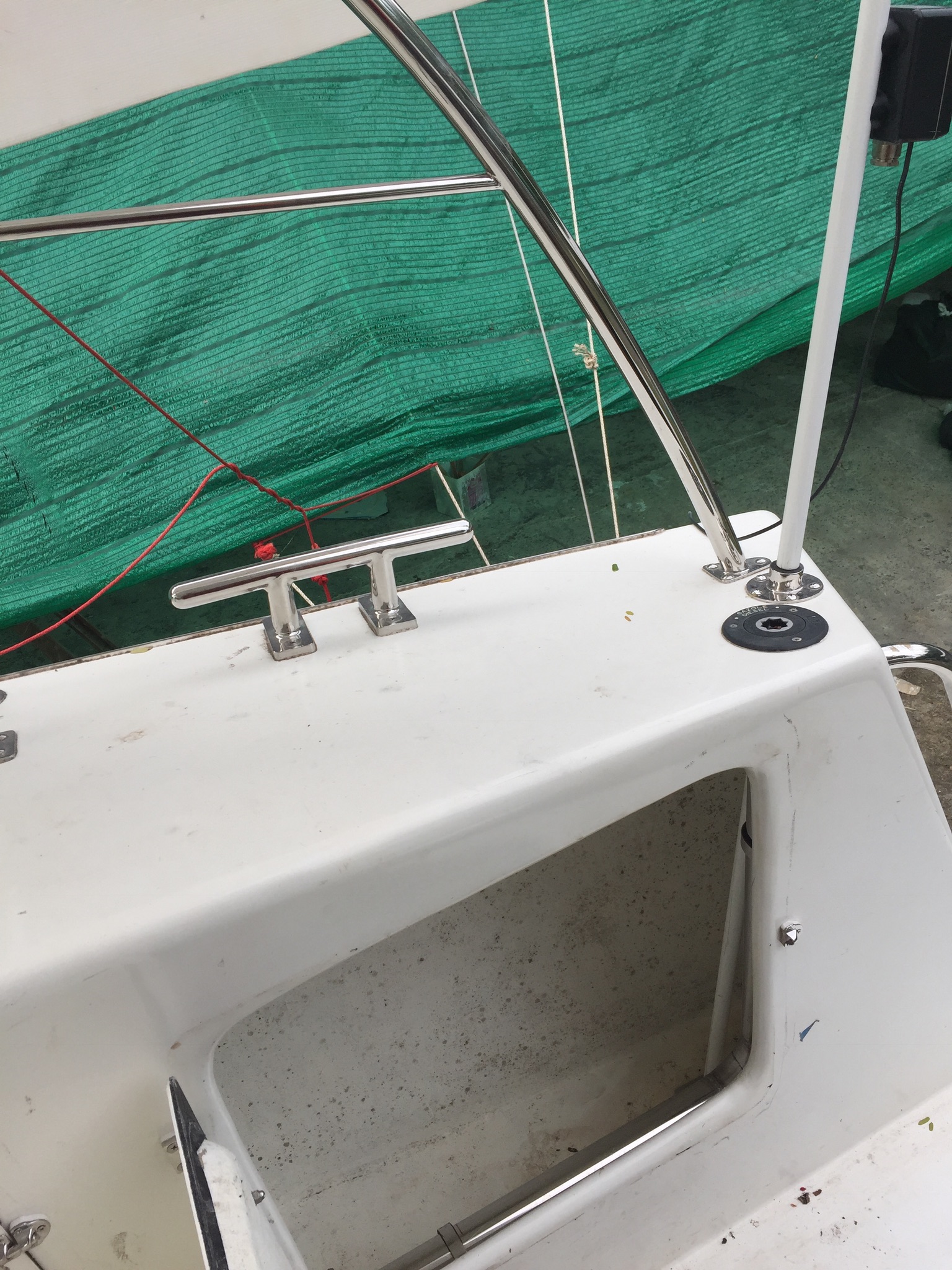

    La distance n a guère d importance , le type d antenne oui je suppose une antenne fouet , et avez vous une boîte d accord type icom ou autre ha4. Etc.. Ensuite je vous dirais comment palier à votre contrepoids . Me préciser où se trouve votre boîte d accord , extérieure au pied de l antenne ou á l intérieur dans un coffre etc.. 73. Bertrand

    Répondre à ce message

  • 27 juillet 09:33, par F3dd écrire     UP

    je vois qu il s agit d une coque polyester . ce qui est le mieux du fait de l endroit ou vous etes sans possibilité d achat de cu,
    c est un contrepoids effectivement filaire. pour le meilleur rendement il convient de savoir la bande utilisee. par exemple le reseau du capitaine sur 14118 qui vous permet le routage et de savoir ce que vous allez rencontrer sur votre route , nous sommes dans la bande des 20 m , donc faire trainer un fil electrique de 10 m , vous donnera grande satisfaction. mais vous n etes pas radioamateur avec un indicatif. si vous utiliser.une autre bande avec un modem scs
    pour prendre les gribs ou envoyer des messages par internet ,via le modem, la frequence utillisee doit etre connue et vous faite le contrepoids avec la longueur adequate. lambda/2.
    un rouleau de fil isolee pres de la boite ... cela marchera mais avec un rendement moindre et pas sur qu a tous les coups
    l at130 puisse faire l accord correctement ... dites moi l utilitée de votre HF. que faites vous avec
    a + bertrand

    Répondre à ce message

    • 27 juillet 10:57, par Négofol écrire     UP     Ce message répond à ... Animateur

      Une solution utilisant du câble d’antenne Twinlead 450 Ω (« échelle à grenouille ») dans le texte joint (pages 6 à 10).
      Longueurs suggérées de l’ordre de 9 m et 5 m pour les deux branches.
      Le Twinlead pourrait être un peu meilleur à ces fréquences qu’un simple fil, reste à en trouver...

      Répondre à ce message

      • 27 juillet 14:24, par F3dd écrire     UP     Ce message répond à ...

        Le fouet est tout simplement un long fil dont la HF rayonne dés votre boite d accord avec en général une impédance très élevée [1000 ohms] qu il faut rabattre.
        Un balun qui permettrait de diviser par 10 l impédance ...on oublie dans votre coin.
        Pour une vraie masse pour un tranceiver , c est la surface qui compte .
        Dans votre coin on oublie la plaque de masse externe, les feuillards de cuivre etc.. et probablement le twinlead.

        Le twinlead avec 2 brins // de longueur différente réunis en son centre à la masse de l’at 130 est très astucieux , il permettra un accord , mais un rendement très inférieur à un long fil à faire traîner derrière le bateau . Avoir un ROS de 1/1 ne veut pas dire que l antenne soit efficace.
        Cette terre jouant sur les impédances, il peut y avoir des rayonnements HF dans les soutes lorsque vous émettez sur des fréquences proches de n / lambda/2 des longueurs des brins du twinlead , Mais c est très astucieux avec un rendement moyen.

        Votre boite est très prés du fouet , donc les pertes sont quasi nulles et le fouet va prendre toute la sauce.En faisant traîner en route , ou au fond à l arrêt un brin de fil de bonne section non isolé pour la partie allant dans l eau avec des longueurs préparées [le fil coûte pas cher] , vous aller fonctionner avec des impédances basses et l AT130 sera ravi . le tir est propice au contact à longue distance [angle de départ très faible] et la mer salée augmente le gain . un fil de 10 m un fil de 15m .
        si votre fouet fait 9m de haut , ne pas mettre 9 m . etc..
        Sachant que vous n êtes pas à la Rochelle , mais là ou vous êtes , du fil pas de problème.
        Amitiés bertrand f3dd .
        PS voir ce site , pour info et vous comprendrez que la mer salée est le meilleur plan de sol , imaginer pour les expéditions , avec 2 éléments le gain d une verticale atteint près de 9,9 dbi l’équivalent d une beam 3 éléments à 15 m du sol. preuve qu utiliser la mer comme plan de sol cela donne du gain.et à quelques centimetres d elle.

        www.kolumbus.fi/pekka.ketone...
