GE2KAP : LE PRINCIPE

C’est la technique mise au point par un navigateur canadien, Paul Higgins et son application GE2KAP

Remerciements :

Pré requis

  • Mise en œuvre des pré-requis
    • Windows XP, Vista, W7, W8
    • GE2KAP voir ce lien : Tutoriel GE2KAP
    • Le programme SAS Planet, deux options :
le télécharger depuis le site SAS Planet à ce lien Site SASPlanet . C’est en russe, le téléchargement s’effectue en cliquant sur l’icône avec la flèche verte
Zip - 13.8 Mo
En téléchargeant ici, ce dossier préparé pour nous, par Genois, merci à lui

Avertissement

  • Cette technique vous permettra d’utiliser de petites cartes rasters au format .KAP
  • Issues de cartes de démonstration du WebApp Navionics en format vectoriel, elles n’offriront aucun des renseignements fournis par la cartographie officielle. Petite cartes elle trouveront leur utilité pédagogique pour l’illustration d’atterrages, rien de plus, et ne doivent pas être utilisée comme document de navigation, sauf sous votre entière responsabilité.

LE PROGRAMME SAS PLANET

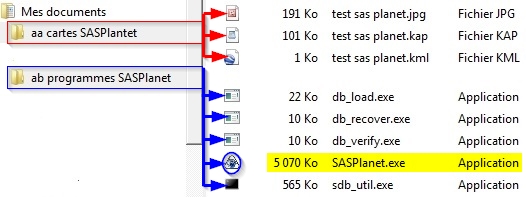

  • Préparer les répertoires
    Vous aurez besoin de créer deux répertoires distincts
  • Un répertoire qui vous permettra de stocker les variables d’identification des cartes en fabrication (format jpg et kml), et qui stockera les cartes finies au format .kap. Donnez lui un nom et répertoire facile à retrouver, par exemple :
    C :\Users\laorana\Documents\aa cartes SASPlantet
  • Un répertoire pour stocker le programme après l’avoir décompressé, par exemple : C :\Users\laorana\Documents\ab programmes SASPlanet

-

A noter une astuce de classement des répertoires : faire précéder le nom des fichier d’une notation alphanumérique (ici “aa” et “ab”), ce qui permet de retrouver ensemble une famille désunie... Il n’y a pas de procédure classique d’installation, un gage de sécurité pour votre ordinateur car rien n’est modifié dans les registres etc...Pour désinstaller SASPlanet, mettre simplement ce dossier dans la poubelle, c’est tout).
-

-


Lancer SASPlanet
  • Dans le contenu du dossier, cliquer sur SASPlanet.exe pour lancer le programme

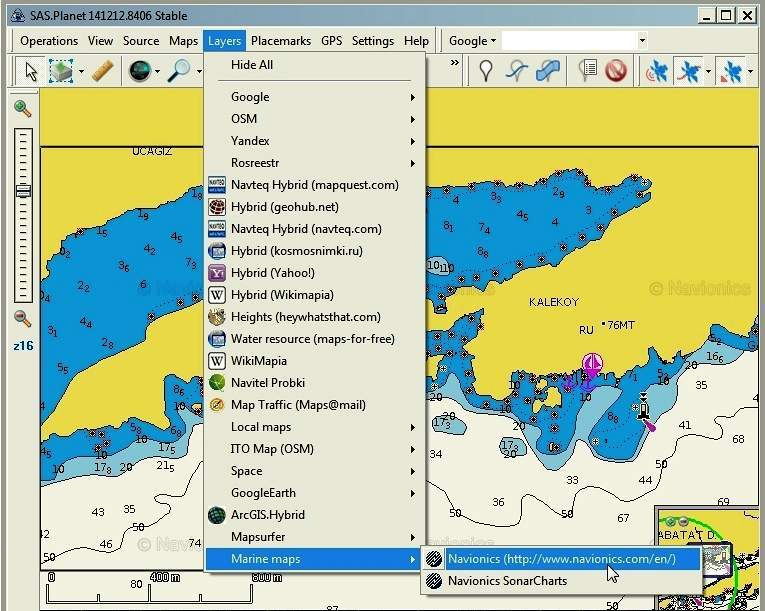

  • L’écran d’accueil s’affiche, sélectionnez
    • Onglet “Layers
    • Dans le menu déroulant : “Marine Maps
    • Dans les options de Marine Maps : “Navionics” ou Sonar navionics, si vous préférez leurs niaiseries marketing !!!
  • Une fois choisie votre type de carte, déplacez vous en agrandissant ou en réduisant jusqu’à la partie de carte que vous souhaitez traiter

Paramétrer les variables d’édition de carte

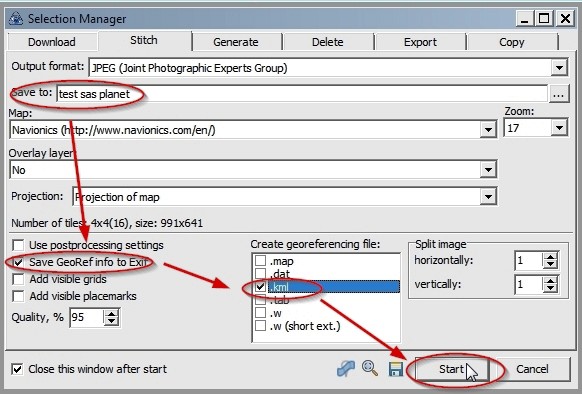

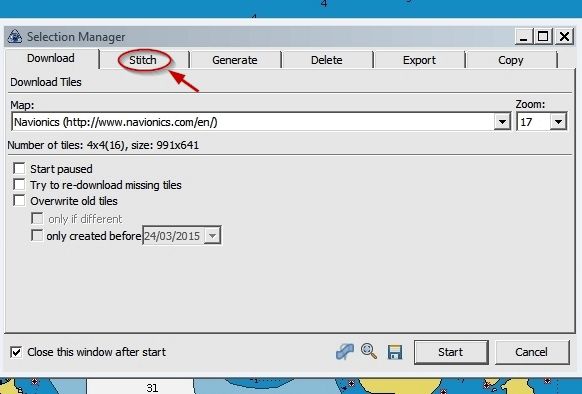

  • Faites Ctrl A (ce qui correspond au menu Operations / selection manager / visible area) pour accéder au téléchargement de toute la partie de carte visible sur l’écran
  • Dans la fenêtre du “Selection Manager” qui s’ouvre, cliquez sur l’onglet “stitch” ,
    • puis sur les trois petits points (...) qui suivent la ligne ““Save to”” : naviguez vers le “aa cartes SASPlantet”, ouvrez le et taper le nom voulu pour la carte, pour cet exemple“test sas planet
    • Cochez les cases “Save GeoRef info to Exif” et “kml”, puis cliquez sur “Start
      Dossier_kap contient maintenant le fichier “aa cartes SASPlantet.jpg” et “aa cartes SASPlantet.kml
  • Attention  : il arrive que pour une deuxième saisie de carte, l’option “ Output Format” soit restée initialisée sur le format “BMP” Il faudra le réinitialiser dans la liste déroulante au format JPG

-

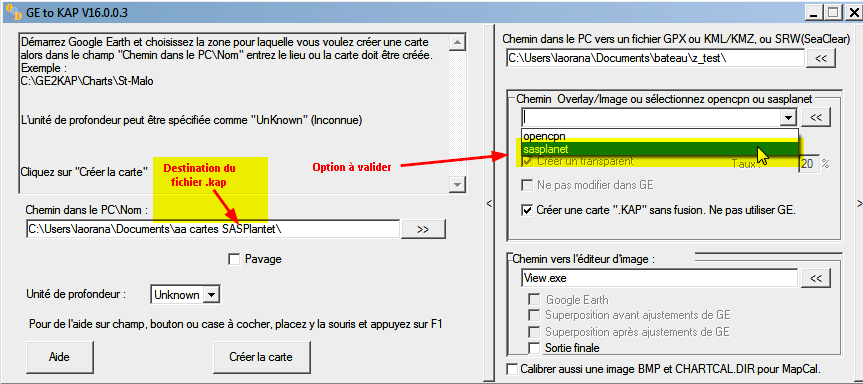

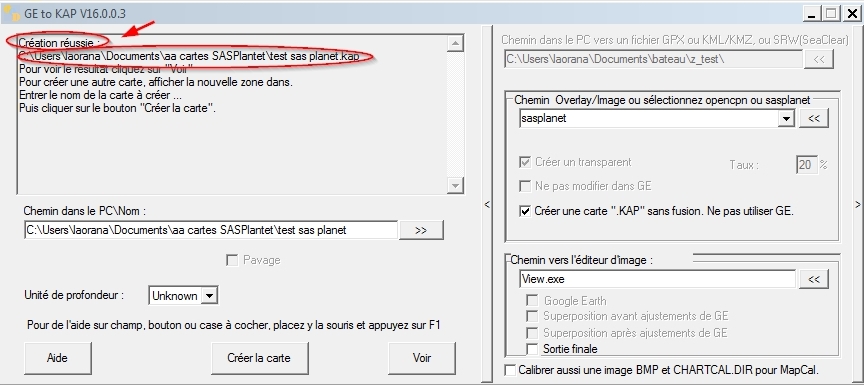

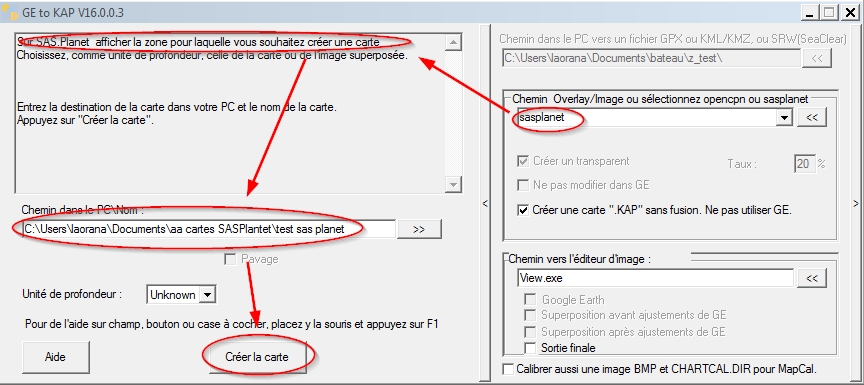

GE2KAP ACHÈVE LE TRAVAIL

  • Vous avez fait le plus difficile. Les variables de fabrication de la carte sont mémorisée, il va falloir maintenant indiquer à GE2KAP, en l’ouvrant :
  • Qu’il faut travailler avec SAS Planet
  • Ou se trouve l’image .jpg qui servira pour la carte
  • Ou se trouve le fichier .klm qui géo localisera l’image
  • Tout le reste est automatique

-

AFFICHER LES CARTES

La plus part des programmes de navigation sous PC sauront lire ces cartes rasters au format .kap...
Mais, puisque OpenCPN et son plugin dédié à cette fabrication : GE2KAP servent à cette fabrication, un lien montrant comment gérer la cartographie .kap, sur PTP (on est chez nous, et on assez dit de bien des autres !!!) voir : v4.0.0 Chap 5.3 : Gestion de la cartographie

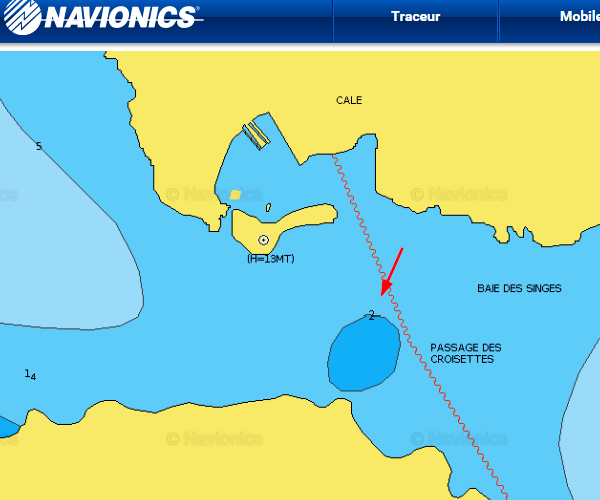

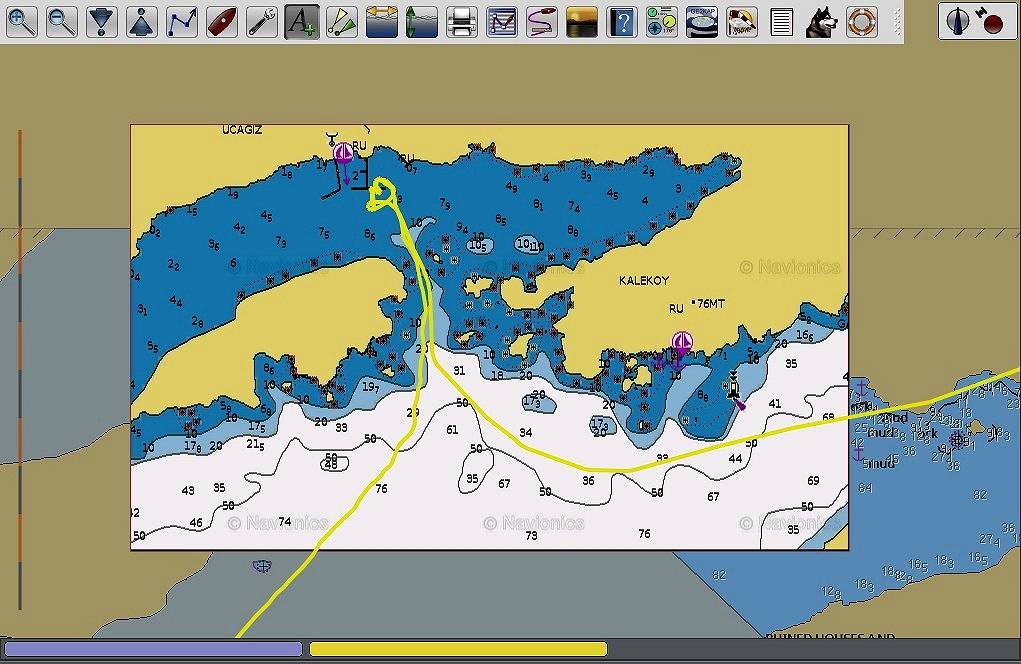

  • Une série de cartes faites avec OpenCPN et GE2KAP, sur une zone réputée pour l’indigence de sa cartographie :
  • à noter que la trace est juste, je le jure :-)

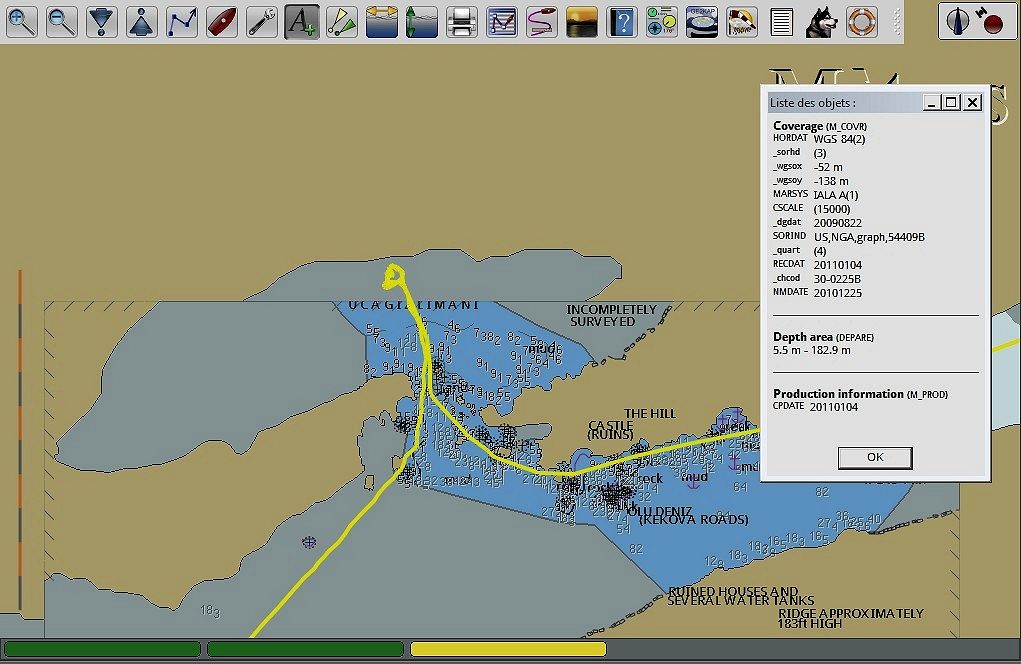

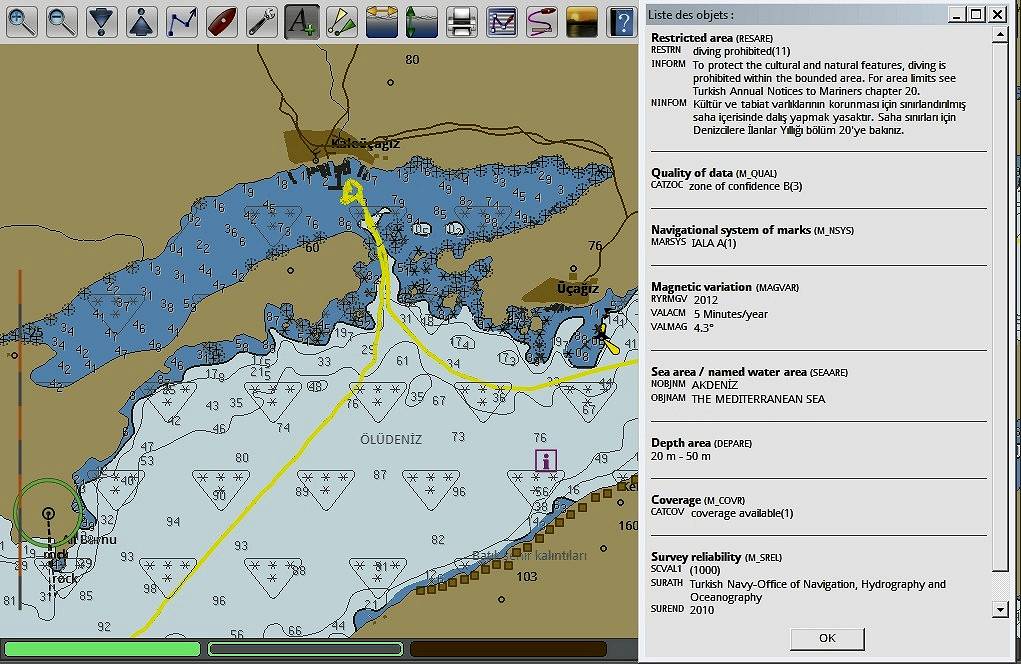

Une CM93 2011, dite gratuite, mais fausse, très très fausse Une S-63 officielle, juste, mais chère, très très chère Une carte GE2KAP/SAS Planet, juste mais sans une seule indication

Michel Finike, mars 2013

UP


Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

60 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • 24 mars 2015 14:29, par yoruk écrire     UP Animateur

    Bonjour à tous

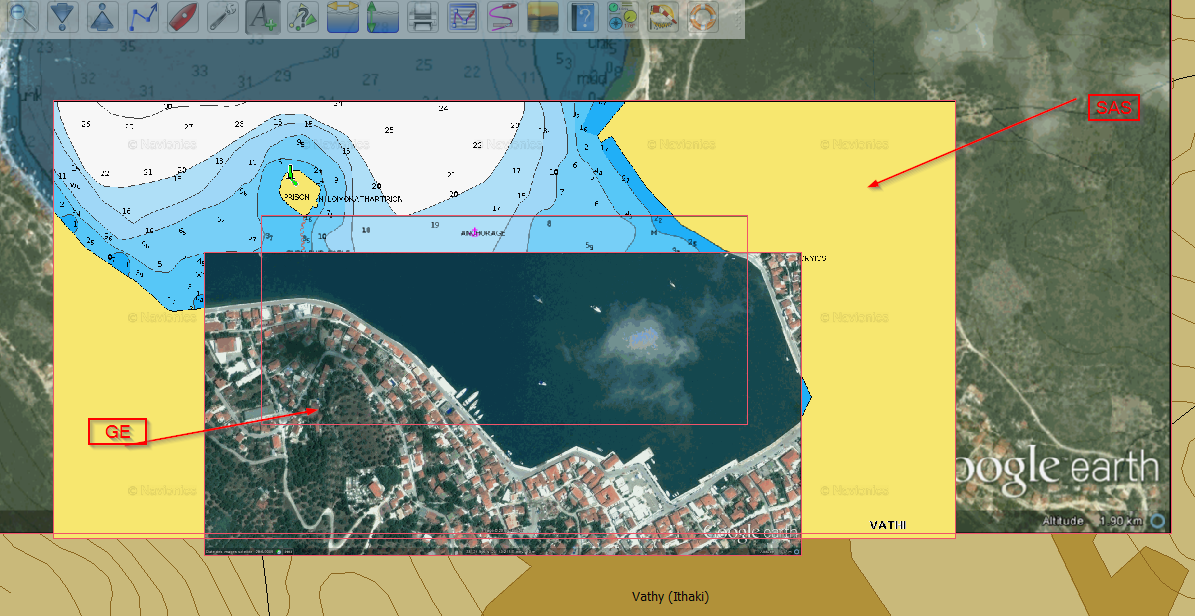

    Avec du retard ce petit tutoriel, pour ce qui pourrait être une petite révolution pour nous moyens cartographiques. Merci SAS Planet, car on n’est probablement qu’au début d’une évolution marquante.
    Ce ne sont pas des cartes de navigations, ce sont des moyens renforçant les éléments de vos critiques d’atterrage. Et ce n’est pas rien

    Merci à Pytheas54 qui le premier (comme d’hab), a attiré notre attention sur le travail de Paul Higgins. J’ai beaucoup pompé son tutoriel sur H&O, qu’il me pardonne, mais… c’était pas facile de faire mieux

    En fin merci à tous de penser à Paul Higgins, Canadien, navigateur, propriétaire d’un chien, jeune marié (me semble t il) et auteur du free ware GE2KAP. Selon la tradition anglo-saxonne, vous pouvez l’aider en donnant quelques euros à ce lien : http://gdayii.ca/index.php

    JPEG

    Répondre à ce message

  • 24 mars 2015 18:09, par Genois écrire     UP

    Bonjour à tous,

    Petite remarque :

    Attention aux mises à jour de SASPlanet. J’ai en effet remarqué que les mises à jour récente de ce logiciel ne fonctionnaient pas avec GE2Kap V16.0.1.0. (dernière release)

    La version SASPlanet v141212 elle, ne pose elle aucun problèmes.

    Répondre à ce message

    • 24 mars 2015 18:39, par yoruk écrire     UP     Ce message répond à ... Animateur

      La version SASPlanet v141212 elle, ne pose elle aucun problèmes.

      Oui, il est certain que ça bougera, surtout si on considère tout le potentiel offert par SAS Planet... Paul Higgins nous fera une Paul Higgins : des mises à jours à répétition et toujours en progressant... quitte à revenir un peu en arrière...
      Nevermind, qui chez nous à suivi ses MàJ s’en souvient surement encore... .
      Avec la v141212 que tu nous a passé, et qui est téléchargeable ici... on a une roue de secours... restera le problème des mises à jour...M’enfin... quand on pense qu’il y peu tout le monde pleurait parce que OpenCPN n’offrait pas de cartographie !!!

      Michel

      Gag et private joke : Jean Paul tu peux ouvrir, dès maintenant, un forum “ Mises jour GE2KAP/SAS Planet !!!

      Répondre à ce message

  • 27 mars 2015 18:16, par pupuce35 écrire     UP  image

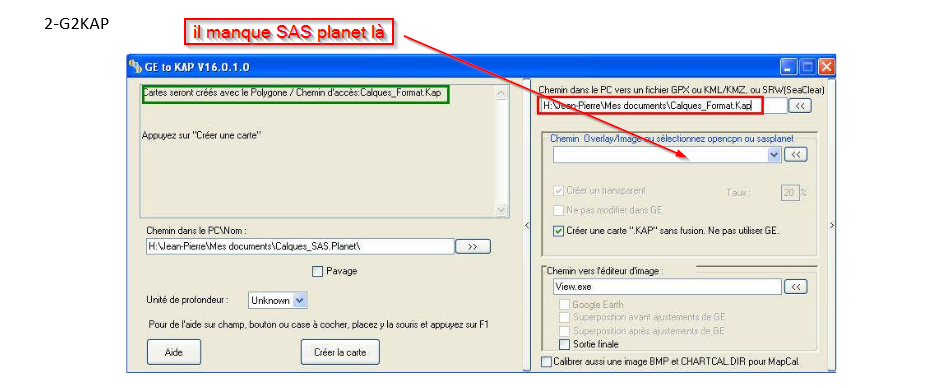

    Petite demande de précision : j’ai essayé la méthode ci-dessus (merci à l’auteur), mais ça ne marche pas (j’ai pourtant utilisé la dernière version de G2Kap, 16.0.0.1 et la version de SAS Planet préconisée) : ça plante au moment où « G2KAP achève le travail ». La fenêtre qui s’affiche ne correspond qu’à la moitié de la capture d’écran du tuto (la partie droite n’apparaît pas) et G2KAP veut absolument ouvrir Google Earth (d’ailleurs la seule fois où j’ai abouti à un résultat, c’était une capture de Google Earth).
    Merci si quelqu’un a des éclaircissements à apporter (une chose m’intrigue cependant : la capture d’écran du tuto indique G2Kap 16.0.0.3, que je n’ai pas trouvée sur le site ed Paul Higgins)
    Cordialement
    JP

    Répondre à ce message

  • 23 mai 2015 07:17, par Nevermind écrire     UP

    Bonjour,
    je vois que vous faites toujours des cartes avec SAS planet.
    Quelle version vous utilisez car je n’y arrive plus.
    J’utilise SAS Planet 141212.8406
    GE2KAP 16.0.0.3

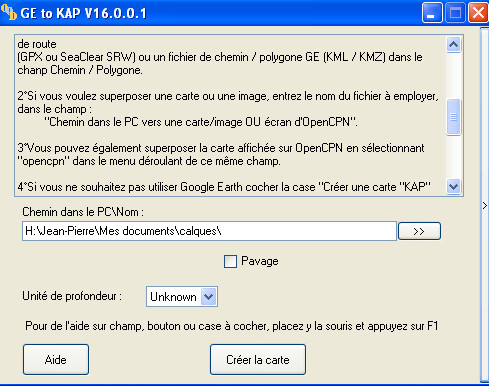

    Une précision : j’avais installé la version GE2KAP 17.0.1.2 sur W8.1 mais pas sur W7 et sur W7 cela ne fonctionne plus.

    Ou bien je fais une fausse manip ??????

    J’ai envoyé les fichiers log des deux versions à Paul Higgins

    Jean Paul

    Répondre à ce message

  • 23 mai 2015 07:38, par Nevermind écrire     UP

    Bon ça fonctionne avec la version 16.0.1.0

    Répondre à ce message

  • 23 mai 2015 07:43, par Nevermind écrire     UP

    Merci Michel,
    je vais attendre la réponse de Paul Higgins, je n’ai pas la version 17.0.0 mais la dernière 17.0.1.2

    De toute façon ça fonctionne avec la 16.0.1.0

    Répondre à ce message

  • 23 mai 2015 08:31, par Nevermind écrire     UP

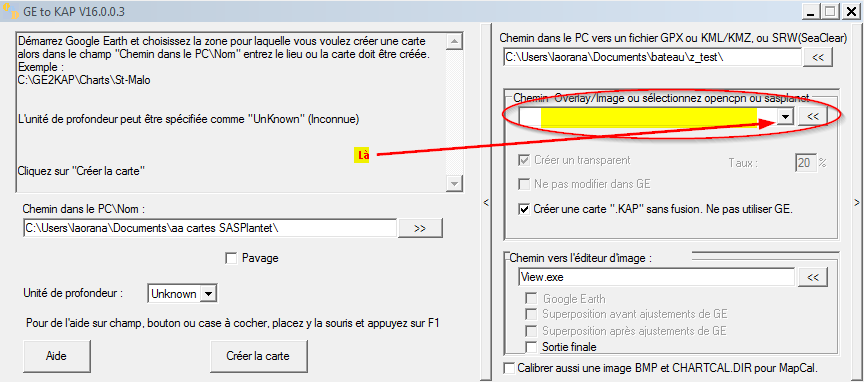

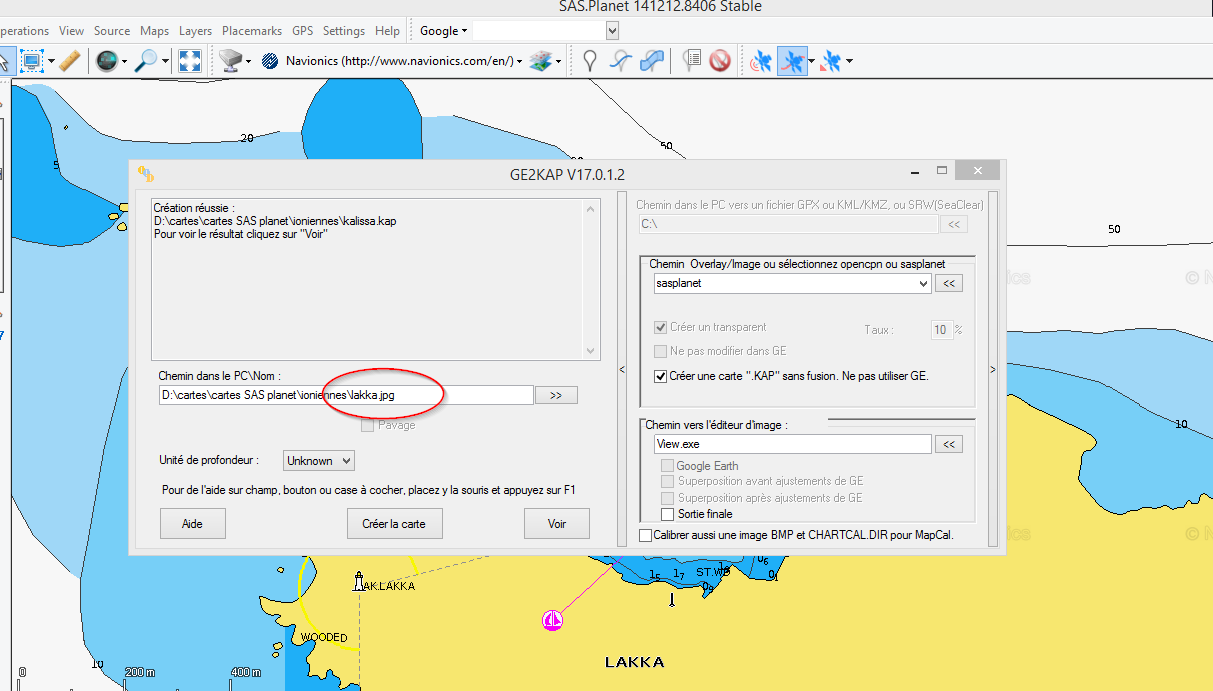

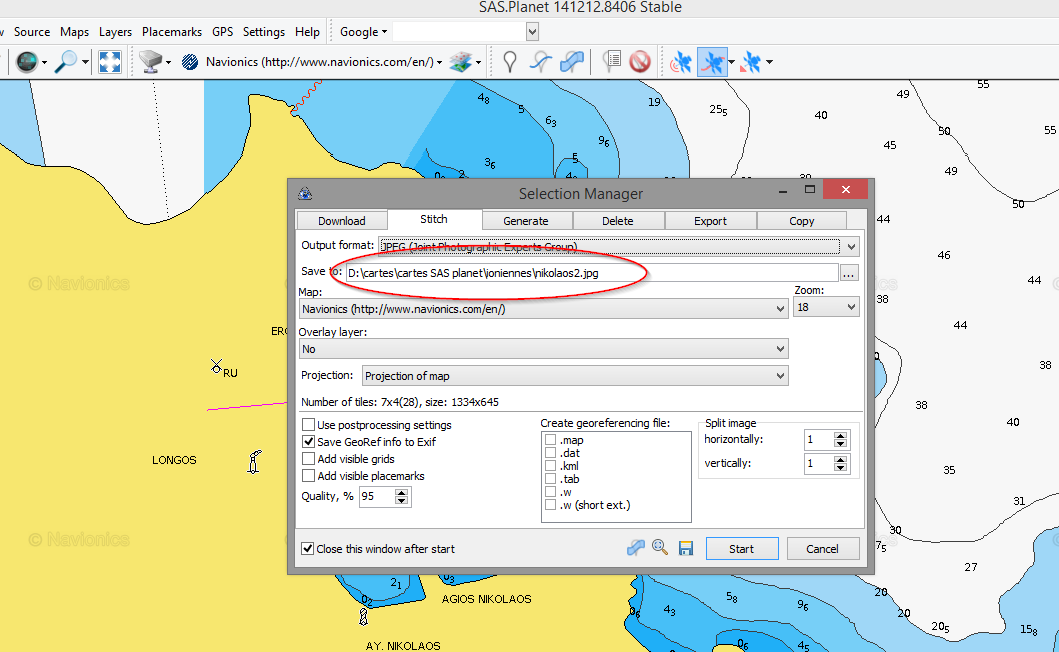

    Mon erreur, c’est qu’il faut supprimer « .jpg » :-P

    PNG

    Répondre à ce message

    • 23 mai 2015 08:52, par Nevermind écrire     UP     Ce message répond à ...

      Bon je vais me contredire !!!!

      il ne faut pas supprimer « .jpg »

      Je bataille depuis hier, j’ai eu du mal à trouver ce gag !!!!!!!!!!!!!!!!!!!!!!!!!

      il ne faut pas remplacer le nom avec l’extension sur SAS ( c’est ce que je faisais), mais utiliser l’ascenseur à droite et nommer la nouvelle carte dans la fenêtre.

      Après toutes les versions fonctionnent.

      PNG

      Répondre à ce message

  • 23 mai 2015 09:27, par Nevermind écrire     UP

    J’ai fait trois cartes et je suis à nouveau en panne !!!

    J’arrête avec ce logiciel qui est trop instable :-((:-((

    Répondre à ce message

    • 23 mai 2015 09:55, par yoruk écrire     UP     Ce message répond à ... Animateur

      C’est le problème avec les Corses (C majuscule hein !!!), ils ne sont pas assez têtus :-O

      As tu pensé à ce piège à heu... :

      • Attention : il arrive que pour une deuxième saisie de carte, l’option “ Output Format ” soit restée initialisée sur le format “BMP” Il faudra le réinitialiser dans la liste déroulante au format JPG

      Pour moi depuis que j’ai réglé ce problème, ça roule vraiment tout seul, comme pour un Breton (B majuscule aussi) B-)

      Michel

      Répondre à ce message

      • 23 mai 2015 10:40, par Nevermind écrire     UP     Ce message répond à ...

        Oui j’ai tout vérifié.
        Tu parles, j’ai du essayer au moins cinquante fois avec des combinaisons différentes. Un coup ça marche un coup ça ne marche plus. :-((

        Voilà la réponse de Paul Higgins :

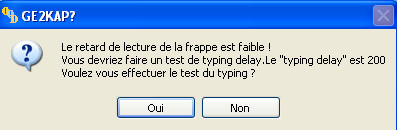

        Mmmm seems like a timing problem. Perhaps set the typing delay to 300 on third panel

        il m’a envoyé 3 fichiers à introduire dans le répertoire.
        j’essayerai plus tard. La je suis au café à Macinaggio. B-)

        Répondre à ce message

        • 23 mai 2015 10:47, par yoruk écrire     UP     Ce message répond à ... Animateur

          La je suis au café à Macinaggio. B-)

          Là évidemment, tu prends le problème par le bon bout, au bistrot (en Bretagne ça se fait aussi) !!!
          Normalement, le logiciel de Paul Higgins, détecte tout seul les problèmes de délai... mais pour l’avoir suivi depuis son début, c’est vrai que Paul tâtonne souvent avent de stabiliser ses programmes. Mais il y arrive tout le temps

          A une certaine époque, avec Robert, on avait même réalisé un zip de ses programmes stabilisés, pour éviter de s"arracher les cheveux avec ses betas continuelles.

          Michel

          Répondre à ce message

  • 23 mai 2015 11:54, par Nevermind écrire     UP

    Tout va bien avec les nouveaux fichiers. ;-)

    Je te les ai envoyé avec dropbox.
    Jean Paul

    Répondre à ce message

    • 23 mai 2015 12:34, par Nevermind écrire     UP     Ce message répond à ...

      Du coup la dernière version est : 17.0.1.4

      Répondre à ce message

      • 23 mai 2015 13:06, par yoruk écrire     UP     Ce message répond à ... Animateur

        Du coup la dernière version est : 17.0.1.4

        Merci Jean Paul

        il est terrifiant... j’avais tenté un peu de débogage avec lui... C’est un esprit branché sur le 220... Il n’arrête jamais...

        Comme d’hab je vais me donner un peu de temps avant de revoir le tuto... Et comme d’hab, quand j’aurai fini... il aura déjà lancé le prochaine béta (celle d’hier, bien sûr)

        Si tu peux débroussailler un peu ses dernières améliorations... merci d’avance

        Michel

        Répondre à ce message

        • 23 mai 2015 13:47, par Nevermind écrire     UP     Ce message répond à ...

          Je lui ai envoyé les derniers log de création de cartes.

          A mon avis il va sortir une nouvelle version.
          Ce que j’ai fait est simple quand on maitrise un peu l’informatique et difficile dans le cas contraire, car il faut changer des fichiers et les renommer ensuite. (il faut passer par « .rex »)
          ça va être le bazar si tu les mets dans le tuto.

          Les fichiers que je t’ai envoyé sont en réserve si quelqu’un en a besoin.

          A ta place j’attendrais la nouvelle version.
          Jean Paul

          Répondre à ce message

  • 12 mars 2016 12:08, par pupuce35 écrire     UP  image

    Bonjour à tous.
    Je n’avais pas utilisé SAS Planet depuis un moment... Hier, j’ai voulu montrer l’utilité de ce logiciel à un ami, et, à la place des cartes Navionics habituelles, l’écran se couvre d’un masque blanc recouvert de la mention « Unauthorized », et ce, quelle que soit la version utilisée (141212, 150915 ou 151111)
    Avez-vous le même bug, ou des infos sur la question
    Merci d’avance

    Répondre à ce message

  • Même plantage chez moi depuis le 10 mars. Navionics a trouvé la parade. Dommage, c’était bien pratique. Pourtant, leur site offre toujours la cartographie :
    http://webapp.navionics.com/?lang=e...
    GE2KAp trouvera-t-il une solution ? en.kap peut-être mais en mbtiles c’est quasi impossible.
    Il va falloir puiser dans les réalisations déjà effectuées mais attention aux réactions de Navionics.

    Répondre à ce message

    • 12 mars 2016 18:05, par yoruk écrire     UP     Ce message répond à ... Animateur

      mais attention aux réactions de Navionics.

      Merci Pierre
      Oui c’est embêtant pour les MBtiles et SailGrib WR... Quand à Navionics... il va falloir marcher sur des œufs... En plus ils filent un très mauvais coton...

      Michel

      Répondre à ce message

      • 12 mars 2016 23:30, par Phil17 écrire     UP     Ce message répond à ...  image

        ... « Ils filent un très mauvais coton », c’est à dire ?
        Ça coule, ils vont se faire racheter ?

        Répondre à ce message

        • 13 mars 2016 08:08, par yoruk écrire     UP     Ce message répond à ... Animateur

          « Ils filent un très mauvais coton », c’est à dire ?
          Ça coule, ils vont se faire racheter ?

          Non, je parlais de la dégradation désastreuse de leur image de marque. En arriver à proposer des incrustations d’utilisateurs, souvent farfelues, puis une option bathymétrique amateur largement sujette à caution, pour finalement écrire que ces cartes ne sont pas à utiliser en navigation.... C’est vraiment charger la barque, et ça laissera des traces
          On vient de faire entre 1.500 et 2.000 milles à cinq bateaux, chacun sur un itinéraire différent, mais, tous en liaison par une « Google groupe »... On a pu observer un nombre important de bugs. Le plus grave concernant un passage entre un îlot et le sud de l’île de Limnos, portant une indication douteuse : “Boat Passage” au milieu de lignes de sondes laissant penser que l’on se trouve à l’extérieur des la ligne des 2 m et à l’intérieur de celle des 5 m.... Il a failli y laisser son Mooring 450 ...

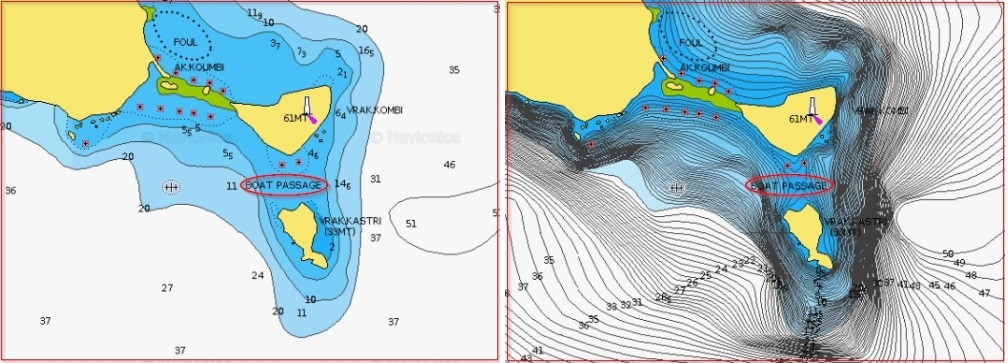

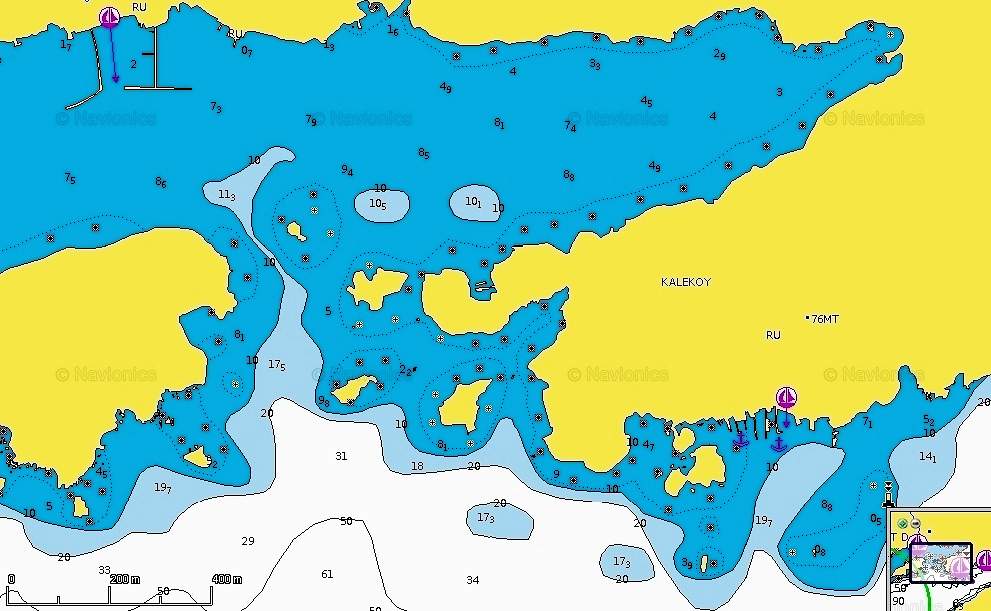

          Si joint deux copies d’écran dont la douteuse "SonarChart, qu’il faudra ultra zoomer pour y trouver des informations contradictoires.
          Evidemment, un navigateur chevronné, même avec moins de 1 m de TE n’y pointera pas son étrave, mais, s’il est chevronné... il n’achètera pas ce genre de cartographie..

          Michel

          JPEG

          Répondre à ce message

      • 12 mars 2016 23:50, par Phil17 écrire     UP     Ce message répond à ...  image

        Je viens d’envoyer un petit mot sur le site de SASPlanet leur signalant le souci et le fait que directement sur le site Navionics, RAS en lecture.
        On verra...

        Répondre à ce message

        • 13 mars 2016 08:23, par yoruk écrire     UP     Ce message répond à ... Animateur

          Merci...
          Tu nous tiens au courant, j’utilise les copies SASplanet de Navionics pour les atterrages des articles ports et mouillages sur PTP, joint à une ou plusieurs de mes traces... En fait je ne les concurrence pas, je leur fais de la pub !!!
          Voir un exemple : http://www.plaisance-pratique.com/P...

          Michel

          Répondre à ce message

          • 13 mars 2016 17:08, par Phil17 écrire     UP     Ce message répond à ...  image

            Bonjour Michel (et les autres ...)

            Voici la réponse quasi immédiate ici :
            http://www.sasgis.org/forum/viewtop...

            j’ai donc téléchargé le petit fichier navionics.zip, mais souci pour moi, je ne vois pas ou le placer ou décompresser car il y a plusieurs Params.txt et plusieurs GetUrlScript.txt sous _water > navionics...

            Curieusement le fil de discussion est verrouillé, je ne peux y répondre.

            Répondre à ce message

            • 13 mars 2016 17:19, par yoruk écrire     UP     Ce message répond à ... Animateur

              Hé... merci Philippe
              Un peu plus tard j’essaierai de bidouiller... On verra bien B-)

              En attendant restez méfiant, le correspondant de Phil lui écrit depuis la Sibérie....:-O

              Michel

              Répondre à ce message

              • 15 mars 2016 23:12, par Phil17 écrire     UP     Ce message répond à ...  image

                Bon, j’ai eu des nouvelles (voir lien public sur la discussion) y compris par message perso (alors que j’ai démarré la discussion sur un fil, curieux...) d’un certain Yvan, mais je n’ai rien compris.
                Si nécessaire, je vous transmets le message pour mieux comprendre.
                Moi, je sèche.
                Ou alors il, cet Yvan, a voulu se planquer, couvrir pour éviter les foudres de Navionics ?

                Michel, la seule chose que je peux t’affirmer concernant la Sibérie, c’est que les glaçons y sont vraiment froids !
                :-)

                Répondre à ce message

                • 16 mars 2016 05:47, par yoruk écrire     UP     Ce message répond à ... Animateur

                  Merci
                  Je m’y suis aussi planté, en essayant les modifications, proposées depuis la Sibérie... Ca ne fonctionne pas
                  J’ai aussi tenté de monter leur dernière beta SASplanet, et là, Avast s’est mis à hurler...
                  La solution est peut être d’interroger P Higgins à ce lien

                  Je vais être en déplacement (retour en France pour une dizaine de jours) si l’un d’entre vous peut poser la question au lien donné plus haut, c’est le nid de Paul Higgins !!!
                  Michel

                  Répondre à ce message

                  • 16 mars 2016 13:54, par Phil17 écrire     UP     Ce message répond à ...  image

                    C’est fait, Michel, je me suis inscrit sur le forum et viens de poser la question.
                    J’espère qu’ils n’auront pas l’impression que j’arrive comme un chien dans un jeu de quilles avec un soft étranger.
                    J’ai cité ton pseudo « Yoruk » car tu dois être plus connu que moi et tu es actif sur ce fil.
                    Et afin de partager les engu***des...
                    B-)

                    Répondre à ce message

  • 13 mars 2016 17:06, par pupuce35 écrire     UP  image

    Aujourd’hui, essai sous W. 8.1 : apparemment rien à voir avec l’O.S., le problème vient de Navionics ou SAS Planet. A suivre...
    Merci pour vos réponses

    Répondre à ce message

    • 13 mars 2016 17:24, par Phil17 écrire     UP     Ce message répond à ...  image

      Oui, voici la réponse à la question posée plus haut dont le lien est dans la réponse faite à Michel :
      "Web API previous version is deprecated and further development has stopped.
      new version have another projection
      here you can download navionics layers, but if you want map (non-tranparent tiles) just change
      asLayer=1 to asLayer=0 in params.txt
      TRANSPARENT=TRUE to TRANSPARENT=FALSE in GetUrlScript.txt"

      C’est un problème d’API web, pas de soft ni d’OS.

      Répondre à ce message

  • Effectivement, Sasplanet a trouvé la parade et Navionics est maintenant ouvert (seulement dans les layers). J’ai mis en ligne la version contenant le nouveau plugin : http://pierre.lavergne1.free.fr/spe...
    Bonnes captures... en attendant la contre attaque de Navionics.
    Pierre

    Répondre à ce message

  • 24 mars 2016 10:58, par maitai écrire     UP  image

    Hello,

    Pour info, la dernière version de qtVlm (5.3.0) permet également d’afficher les mbtiles générés par SASPlanet et ge2kap

    Répondre à ce message

  • 25 mars 2016 11:06, par pupuce35 écrire     UP  image

    Bonjour à tous,
    Après avoir eu, comme vous une « erreur 404 » en essayant de me connecter au lien de Pierre Lavergne, j’ai réussi hier à télécharger le correctif
    (ici : http://pierre.lavergne1.free.fr/sas...)
    Comme il l’indique, il faut remplacer le dossier « Maps » originel, par celui que vous aurez téléchargé et tout rentre dans l’ordre, merci à lui...

    NB : je trouve que ça fonctionne mieux avec les cartes Bing Satellite, qu’avec les cartes Google Satellite, mais ça vient peut-être de mon PC

    Répondre à ce message

  • 29 mars 2016 19:36, par Pascal 67 écrire     UP  image

    Bonjour à tous,
    OK ça fonctionne et merci aux contributeurs de ce succès ;-)

    Il y a juste un petit problème chez moi, la fonction « sélection polygonale » ne marche pas. J’arrive bien à sélectionner une zone mais dès que je lance le téléchargement, la zone disparait et puis plus rien.

    Avez-vous le même souci ou pas ?

    Pascal

    Répondre à ce message

Répondre à cet article

UP

Copyright et informations légales
