v4.0.0 Chap 7 : Carto vectorielle - Variables d’affichageVersion imprimable de cet article Version imprimable

Publié Novembre 2014, (màj Janvier 2015) par : yoruk

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
Inscrit aux forum, vous pourriez transmettre cette page à un ami plaisancier

La cartographie vectorielle : les variables d’affichage

Tutoriel 3.xx vers 4.0.0 : ce chapitre reste valide, seule la présentation graphique des écrans est modifiée. Cet avertissement restera en place tant que la mise à jour du chapitre ne sera pas réalisée (10/01/2014).

-

les variables d’affichage


Il existe deux grandes catégories de cartes lisibles par un programme électronique :
  • Les cartes rasters, cartes scannées, copies exactes des cartes papiers
  • Les cartes vectorielles, cartes numérisées, digitalisation de cartes papiers

Le SHOM défini les familles de cartes numériques. Voir le lien suivant : http://www.shom.fr/fr_page/fr_act_c...

  • En fonction des réglementations nationales, ces cartes peuvent être cryptées (S-63) ou libre d’accès (S-57). Elles sont libres d’accès, et gratuites aux Etats-Unis, pour leur zone géographique, et dans quelques autre pays. Le SHOM met à disposition payante des vectorielles au format S-57
  • Opencpn, logiciel Open Source, peut maintenant lire les cartes cryptées, au format S-63. Il faut passer par un plugin d’Opencpn pour obtenir ce droit d’utilisation.
Pour les variables des commandes d’affichage des cartes vectorielles, voir le lien : ici

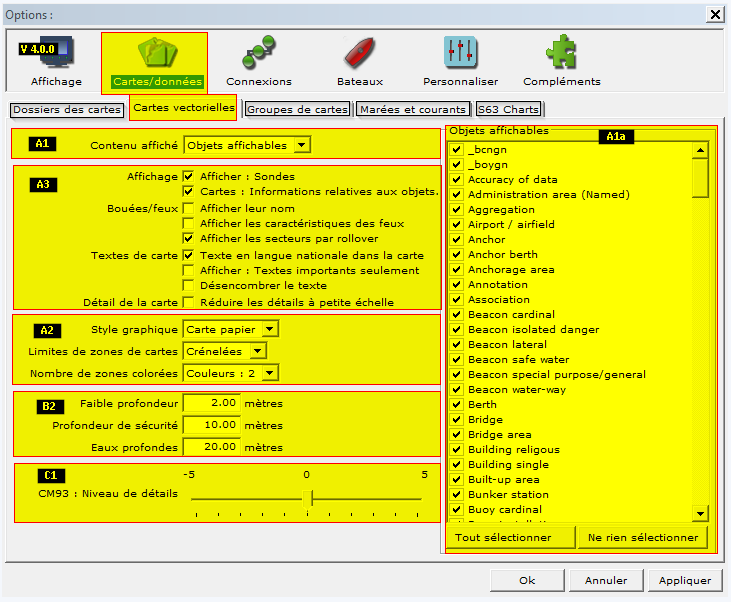

Pour l’étude des messages contextuels des cartes vectorielles, et pour ce cas, les options prises sont les suivantes :

  • Affichage de carte : "Objets affichables’
    • Option « LIGHTS » désactivée, pour désencombrer l’écran. En navigation de nuit, il est recommandé de la réactiver, bien sûr.
  • Options de style de cartes :
    • Carte papier « ON »
    • Limites de zones de cartes, pointillé « ON »
    • Zones colorées : 4 couleurs « ON »
    • Zone de qualité de détail des CM93 : « + 5 »
  • Zone des variables d’utilisation :
    • Afficher les sondes : « ON »
    • Méta objets : « ON » (permet la lecture des infos d’origines des cartes)
    • Scamin : « ON »
    • Compléments à la navigation : « ON »
  • Configuration des profondeurs :
    • Faible profondeur : « 2 m »
    • Profondeur de sécurité : « 5 m » (on est en approche portuaire)o Eau libre : « 10 m »
    • Unités de profondeur : « Mètres »
Le clic droit et les menus contextuels

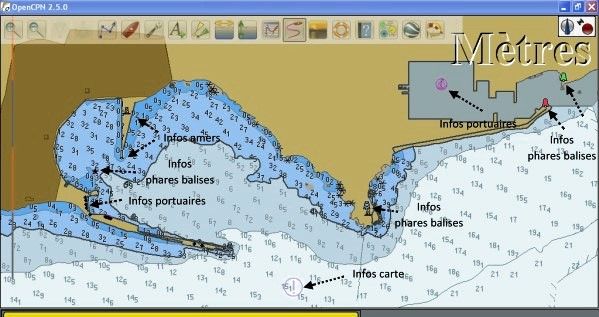

De nombreuses informations sont disponibles sur une vectorielles. Masquées, elles deviennent accessibles par un « clic droit ». Pour cet exemple, on peut lire des informations sur :
  • Les particularités de la carte et ses origines
  • Les phares et balises
  • Les amers
  • Les informations portuaires·
  • Et beaucoup d’autres, ne figurant pas sur cet exemple.

Obtenir l’affichage des propriétés des objets :

  • Un clic droit sur cet objet fait apparaître un menu contextuel, et une série de commandes
    • Défaire, c’est la commande Windows ctrl-Z, annulant la dernière opération
    • L’outil mesure, affiche et calcul un ou plusieurs segments de route en cap et en distance. S’active et se désactive en mode ON/OFF
    • Affiche la propriété des objets présents, traité plus bas
    • Créer une marque à cet endroit
    • Centrer la vue, déplacera l’écran vers les données géodésiques rentrées (un grand nombre de format acceptés)
    • Activer le cap du bateau vers le haut
    • Masquer la carte active
    • Gérer le groupe de cartes, traité plus bas.
    • Afficher la liste des cibles AIS, si votre AIS est actif, traité plus bas.
  • Les objets et les attributs présents à cet endroit de la carte, seront mis en évidence par un clic droit, comme sur l’exemple ci-contre
    • Ces Objets et les attributs rattachés à ces objets sont définis par l’OHI/IHO : http://www.iho.int/
    • OpenCPN v4.0.0 recense 250 objets et 305 attributs. Archivés en format Excel.csv dans le répertoire s57data des fichiers d’installation d’OpenCPN. Avec du savoir-faire on peut les ouvrir par curiosité. Les modifier peut faire courir un gros risque…On trouvera la présentation des objets et de leurs attributs à ce lien http://www.caris.com/company.cfm
  • Pour l’exemple ci-contre
    • Objet : RESARE « Restricted Area »
    • et deux attributs : RESTRN « diving prohibited(11) » et INFORM « To protect the cultural and natural features, diving is prohibited within the bounded area. For area limits see Turkish Annual Notices to Mariners chapter 20. »
  • Un peu plus bas l’Objet MAGVAR « Magnetic variation »
    • et trois attributs : RYRMGV « 2012 », VALACM « 5 Minutes/year » et VALMAG « 4.3° »
  • Qu’il faudra lire comme :.
    • MAGVAR : variation magnétique
      • RYRMGV année du dernier relèvement : 2012
      • VALACM valeur annuelle de la variation : 5 minutes/an
      • VALMAG valeur de la variation pour le dernier relèvement : 4.3°
        Ces données ne seront à jour qu’avec la dernière édition, ou actualisée par l’éditeur de cartes, d’où l’intérêt d’être à jour…
  • Groupe de Carte, affiche l’état de vos regroupements de portefeuilles de cartes.
    • Toutes les cartes que vous avez mises dans la base donnée, puis redistribués dans la série de tiroirs que vous avez créés avec l’onglet « Cartes et données => groupe de cartes »
    • La commande est puissante car elle vous permet de cibler un nombre réduit de cartes pour une zone de navigation donnée.
  • Voir ce lien, pour gérer le portefeuille de cartes : ICI
    -
  • Enfin une info sur les cibles AIS
Cas spécifique des dangers isolés

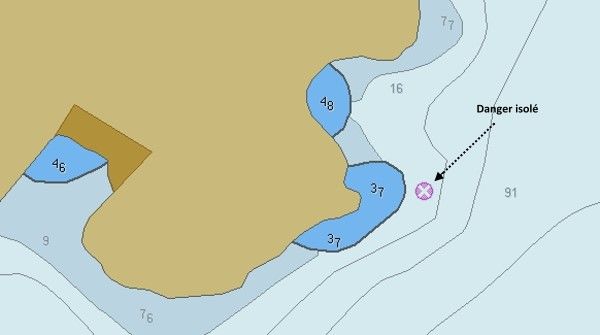

  • Ce « X » blanc, cerclé indique la présence d’un danger isolé que le niveau de détail de la carte ne sait pas présenter
  • Un clic droit ouvre le menu contextuel

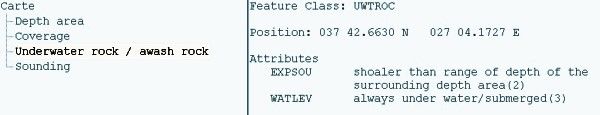

  • La validation de la propriété de l’objet donnera les indications sur ce danger isolé

-
-
  • Pour cet exemple, il s’agit d’un haut fond submergé et d’un niveau supérieur à son environnement

-
-
-
