Plugin Grib OpenCPN : l’option “ Particle Map


Le 18 décembre 2013, Slate faisait paraître un article annonçant la réalisation d’un traitement animé des données météorologiques du modèle GFS / NCEP / US National Weather Service :

Très vite PTP, le 20 décembre, communiquait sur ce sujet : PTP météo animée

Un peu plus tard, OpenCPN, annonçait le 22 octobre 2014, la mise à jour du Plugin Grib , par l’adjonction d’une option “ Particle Map ” dans la fenêtre des préférences d’affichage du plugin.

voir en anglais


Le principe :

  • Issues du modèle mathématique du "Air Resources Laboratory (ARL)
  • Ces données intégrées dans les fichiers Gribs, lues par le plugin Grib d’OpenCPN, se visualisent à l’écran en mouvements retraçant, les trajectoires du vent ou du courant.
  • Très visuelles, on a l’impression d’être en 3D, ces informations complètent et remplacent les traditionnelles flèches à barbules statiques.
  • Sans prétention technique météorologique, ces informations seront précieuses, pour une meilleure appréciation des conditions météo à venir

Exemples de présentation graphique

  • Pour des fichiers Grib GFS (résolution 0.5°), avec et sans barbule
  • Pour des fichiers Gribs COAMPS de l’US Navy (résolution 0.2°)

voir en anglais

  • La résolution en méso-échelle des COAMPS, permet de mieux apprécier les effets du relief, et là, cette présentation des mouvements des particules souligne parfaitement les spécificités topologiques de cette région
    • Pour une explication claire des COAMPS : http://www.weatheronline.co.uk/cgi-...
      C’est à ce niveau de détail, que l’on pourra apprécier “à l’écran”, les risques de rafales ou d’intensification du vent.
  • Mais… ce ne sont que des indications d’outils d’aide à la décision, la vrai sécurité sera toujours de mettre le nez à la fenêtre (debout dans le cockpit, c’est encore mieux !!!)

Exemple concret : la tempête Gonzalo, en Egée, fin octobre 2014

Origine ZyGrib - prévision + 39 H {JPEG}Origine ZyGrib - prévision + 42 H {JPEG}Origine ZyGrib - prévision + 45 H {JPEG}Origine ZyGrib - prévision + 48 H {JPEG}Origine ZyGrib - prévision + 51 H {JPEG}
Origine ZyGrib - prévision + 54 H {JPEG}Origine ZyGrib - prévision + 57 H {JPEG}Origine ZyGrib - prévision + 60 H {JPEG}Origine ZyGrib - prévision + 63 H {JPEG}Origine ZyGrib - prévision + 66 H {JPEG}

Mode d’emploi du module Particle Map


Voir pour le chargement de la fenêtre de référence d’affichage des prévisions : http://www.plaisance-pratique.com/g...

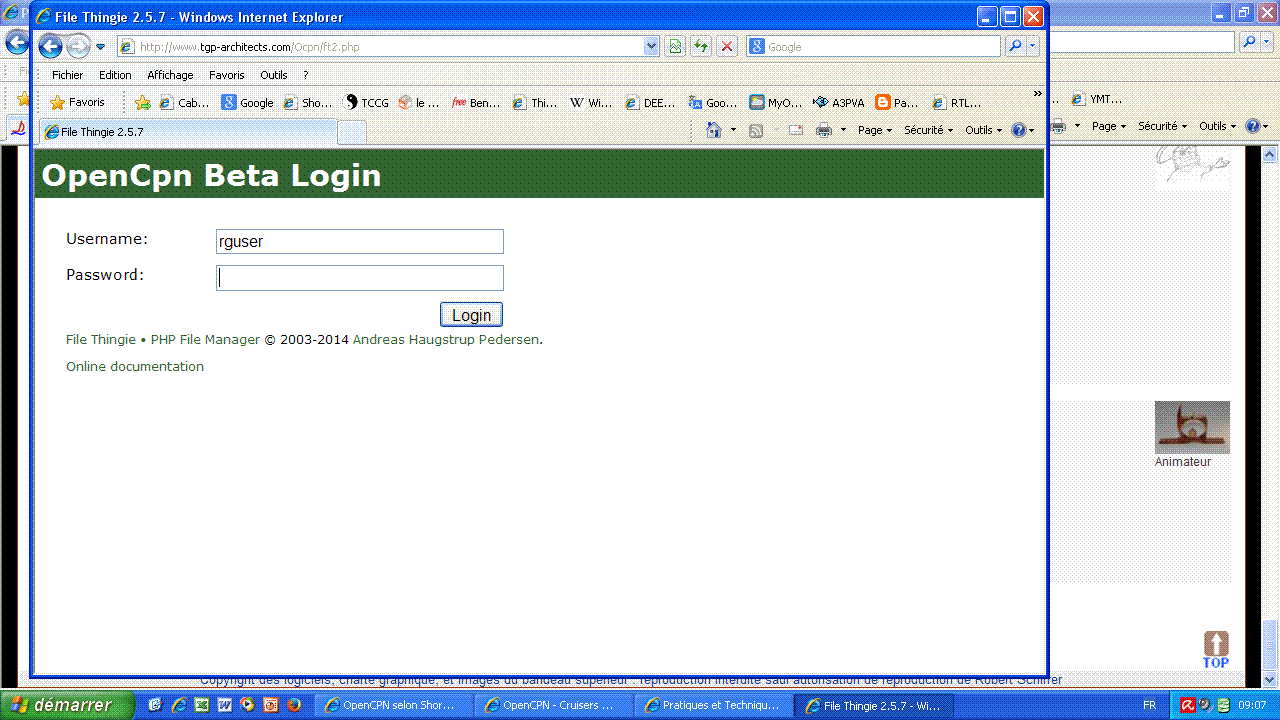

Télécharger au minimum, version beta d’OpenCPN : v 3.3.2222 et supérieures
Une fois configurée correctement, cliquer l’icône Grib sur la barre d’outil OpenCPN.
Dans la fenêtre qui vient de s’ouvrir, cliquer sur ‘’Préférences’’ (c’est le petit cœur)
Dans la fenêtre ci-contre qui vient de s’ouvrir
  • Encocher ‘’Particle Map’’ pour activer l’option
  • Choisissez les données à traiter, ce sera soit vent, soit courant.
    • Optez pour une unité
  • Cochez ou décochez l’option ‘’Flèches à barbules’’
  • Choisissez l’option ‘’Superposition de la carte’’ affichera en fondu les couleurs types de force du vent
    • choisissez un type de couleur par défaut
  • définissez le degré de densité souhaité pour les particules, et définissez également le taux de transparence de superposition, si vous avez opté pour faire apparaître les couleurs de vent.
  • Pour chaque option, validez par ‘’Appliquer’’, pour sortir cliquez sur ‘’OK’’

Et au final vous obtiendrez cette superbe image… Soyez prudent, il semble que du SE rentre sur les Glénan :-)
voir en anglais

Laorana, Finike, octobre 2014
