• les cartes perdent de leur netteté lors du zoom 17 octobre 2018 13:56, par yoruk

  Animateur

  Quel format (quelle extension) vos cartes Opensea ??

  Cordialement, Michel

  Répondre à ce message

• les cartes perdent de leur netteté lors du zoom 18 octobre 2018 20:30, par midnightjack

  bonjour Michel
  extention KAP
  je telecharge directement depuis opensea map

  Répondre à ce message

  • les cartes perdent de leur netteté lors du zoom 18 octobre 2018 21:36, par yoruk         Ce message répond à ...

    Animateur

    Ok, vu...
    Le problème vient du manque de définition des cartes OpenSea Map. Ce sont des cartes raster, et elles ne peuvent s’afficher clairement que lorsque la définition initiale de la carte est en phase avec le niveau de zoom de l’affichage d’OpenCPN

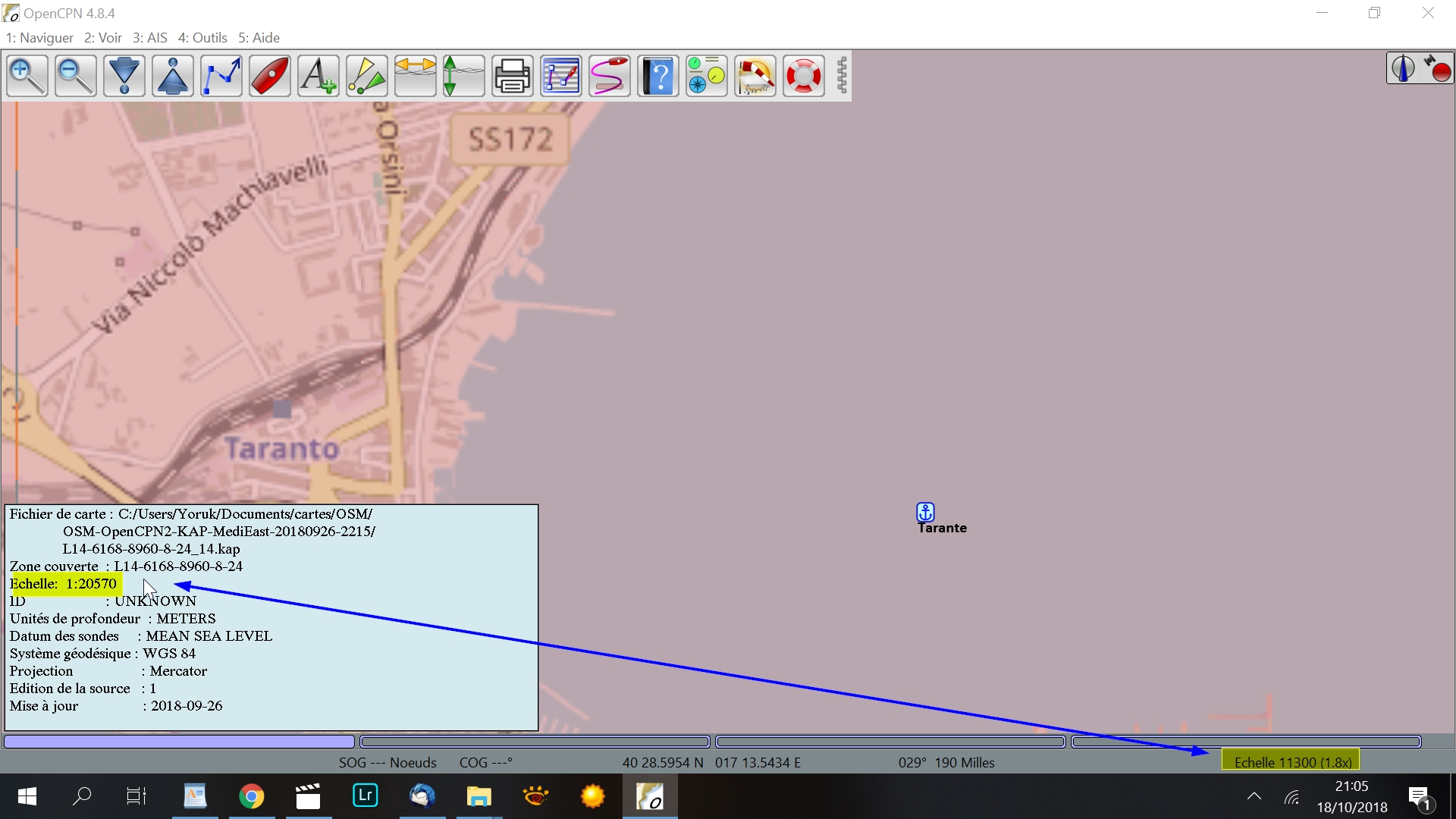

    J’ai pu télécharger les cartes OSM de Méditerranée orientale et les tester avec OpenCPN 4.8.4. Pour l’exemple joint je ne peux au mieux que trouver un zoom à 1:11300 pour une carte définie à 1:20570... Impossible d’être moins trouble.
    Je vais aller voir sur le site officiel OpenCPN, comment, et si l’on peut ajuster un niveau de zoom à celui de la carte. Désolé, mais j’ai peu d’expérience sur le traitement des rasters...
    Je reviendrais quand j’en saurai plus
    Michel



    Répondre à ce message

    • les cartes perdent de leur netteté lors du zoom 18 octobre 2018 22:34, par yoruk         Ce message répond à ...

      Animateur

      Pas grand chose sur les équilibrages entre les définitions initiales des cartes raster. En fait, mais on le savait, rien d’automatique

      • en positionnant le curseur sur l’écran, on ouvre toutes les cartes raster concernées
      • en jouant sur les flèches de montée et de descente de la barre d’outils, on change de niveau de carte
      • en jouant sur les loupes de la barre d’outil, on modifie le niveau de zoom
      • pour affiner le niveau de zoom au plus près de celui de la définition de la carte raster, on combine la commande « Alt » et loupe

      Alors, la clarté de l’écran sera à son maximum, sans dépasser les limites de la définition des cartes OpenMap Sea, qui reste très faible

      Michel

      Répondre à ce message

      • les cartes perdent de leur netteté lors du zoom 19 octobre 2018 02:04, par midnightjack         Ce message répond à ...

        voici des captures d’ecran

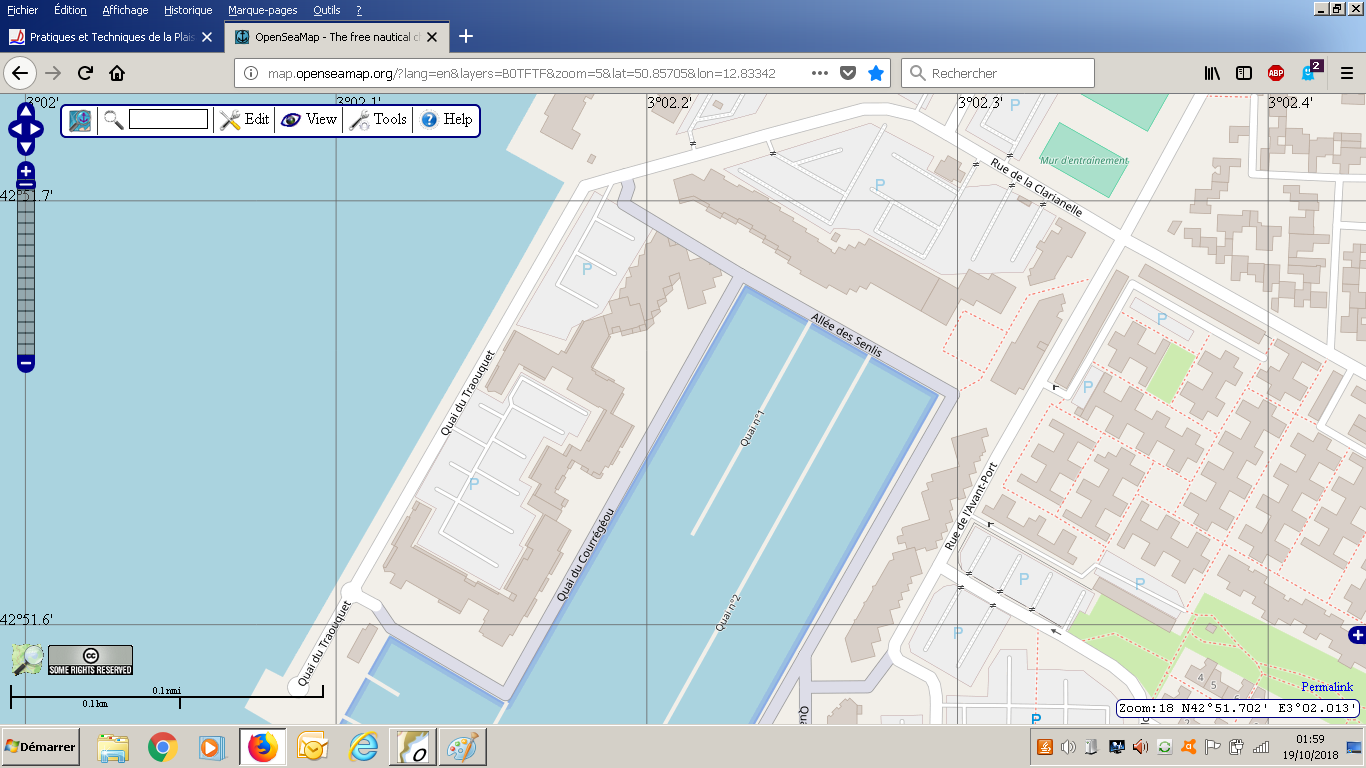

        une de la carte ouverte avec l’appli(opencpn) l’autre sur le site en ligne(opensea map)



        Répondre à ce message

      • les cartes perdent de leur netteté lors du zoom 19 octobre 2018 02:06, par midnightjack         Ce message répond à ...

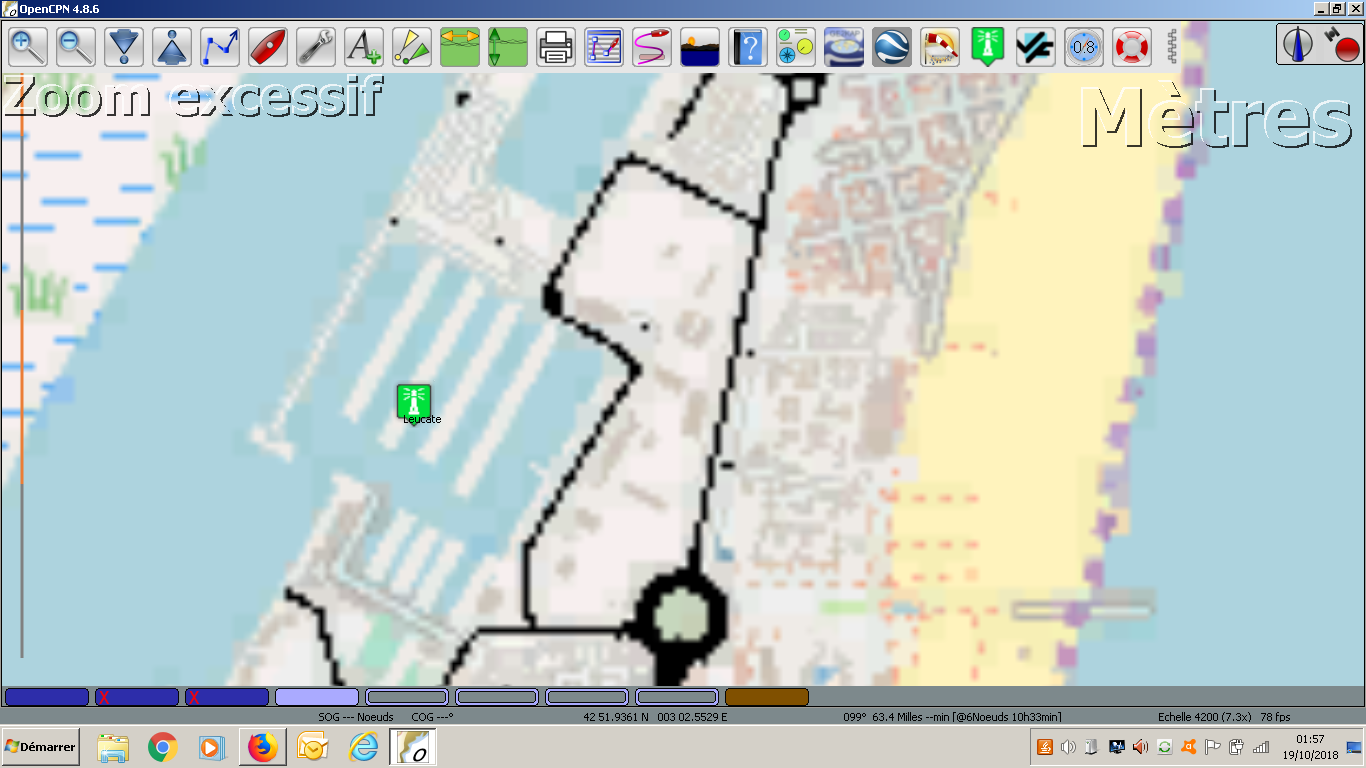

        seconde capture



        Répondre à ce message

        • les cartes perdent de leur netteté lors du zoom 19 octobre 2018 05:56, par yoruk         Ce message répond à ...

          Animateur

          Merci des deux copies d’écran.
          Vous comparez deux formats différents

          • Celui du site Open Seamap, présenté en calcul vectoriel, chaque pixel est recalculé automatiquement en fonction du niveau de zoom proposé par l’écran. Quel que soit le niveau de zoom demandé, la présentation sera toujours claire.
          • Celui appliqué pour OpenCPN, présenté en format raster (ce sont des photocopies des cartes d’origine) qui ne paraîtrons claires que lorsque le niveau de zoom de l’écran correspondra au niveau d’échelle pour lequel la carte a été photocopié

          Ce qui explique que pour une zone donnée, Open Seamap pour OpenCPN propose plusieurs niveaux d’’échelle pour ses .kap rasters. Pour l’exemple que j’ai repris sur port Leucate : six niveaux correspondant à ceux préconisés par l’OHI et le SHOM. Sur l’exemple que j’ai traité, on trouve deux niveaux d’échelles

          • 1:4957 Cartes de pilotage côtier (amarrage/niveau 6)
          • 1:19739 Cartes de pilotage côtier (Portuaire/niveau 5)

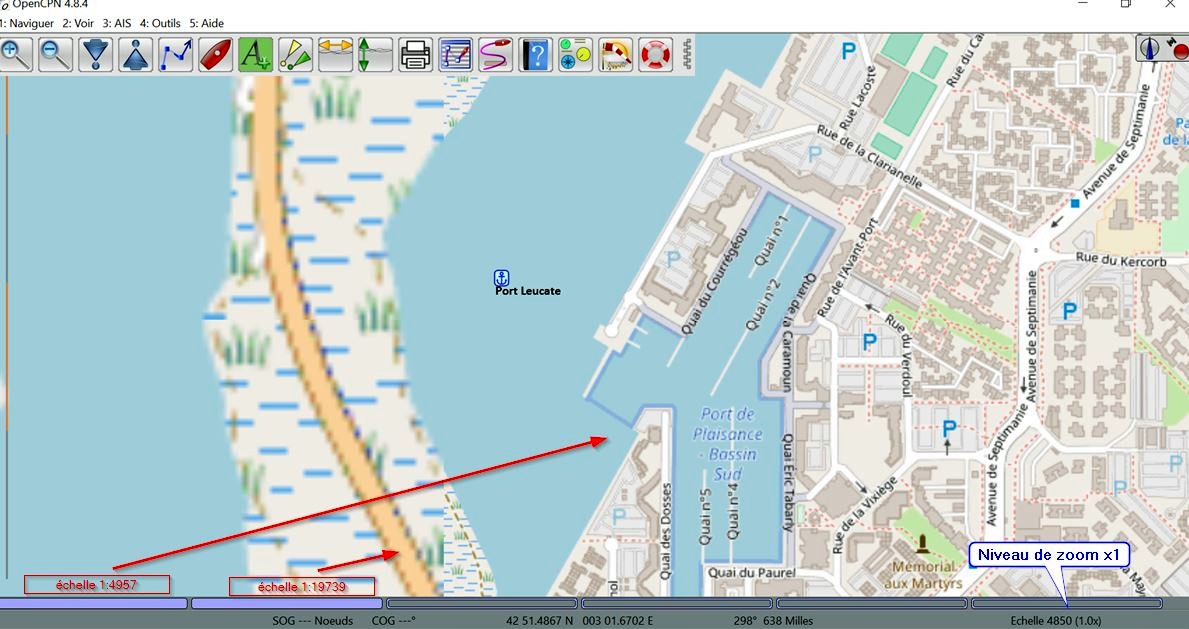

          Ouverte par OpenCPN avec un niveau de zoom 1:4850 (x1) la partie photocopiée à 1:4957 est claire, pratiquement aussi claire que celle donnée par votre exemple depuis le site web Open Seamap. La partie traitant de l’échelle 1:19739 est trouble. pour la rendre claire, il faudrait modifier le niveau de zoom à environ 19750, avec la commande « Alt » et les loupes de la barre d’outil... Dur labeur !!!
          Voilà ce que j’ai trouvé, sachant qu’en cas d’erreur, il faudra me pardonner, je n’utilise que très rarement les cartes raster.
          Cordialement, Michel



          Répondre à ce message

• les cartes perdent de leur netteté lors du zoom 19 octobre 2018 08:32, par Nevermind

  Bonjour,
  La perte de netteté est normale.
  Ce sont des cartes raster (calques) , elles ne peuvent pas être agrandies et restent nettes à la même échelle. Seules les cartes vectorielles restent nettes à l’agrandissement.
  Le phénomène est identique lorsque l’on fait des cartes avec SAS Planet et Navionics reportées sur OpenCpn.
  Sur l’application SAS planet, elles sont nettes si on est connecté sur internet et deviennent floues si on se déconnecte.
  Jean Paul

  Répondre à ce message

• les cartes perdent de leur netteté lors du zoom 19 octobre 2018 10:58, par midnightjack

  merci à vous deux pour ces réponses très claires
  existe t’il une solution permettant un résultat correct ?
  changer de format de cartes, de site de téléchargement ?
  y a t’il des sites peu onéreux si ce n’est gratuit qui proposent des cartes zoomables sans pertes ?

  Répondre à ce message

  • les cartes perdent de leur netteté lors du zoom 19 octobre 2018 11:52, par yoruk         Ce message répond à ...

    Animateur

    Pour les cartes zoomables « pas cher »... pratiquement rien chez les fournisseurs officiels du type SHOM, ce qui ce comprend si l’on tient compte de leurs frais. Voir ces liens

    • http://www.plaisance-pratique.com/L...
    • le site officiel OpenCPN, qui propose des solutions à partir de ses plugin’s : https://opencpn.org/wiki/dokuwiki/d... En anglais, mais facilement traduisible par le traducteur Google (c’est une excellente source)
    • La formule traditionnelle sur les pontons, en récupérant chez des voisins les copies anciennes (2011) des cartes vectorielles CM93 qui pour l’essentiel permettront un positionnement correct du bateau et des principales données cartographiques. Cette opération, n’est pas légale, mais n’a jamais été, à ma connaissance condamné par les éditeurs des CM93.

    L’autre solution, qui se développe actuellement est d’utiliser OpenCPN et les CM93, pour se situer en haute mer, avec ses multiples avantages, sur un PC sous Windows (dont l’AIS) et de peaufiner les atterrages avec une tablette ou un smartphone, pour les dernières productions vectorielles sur Android et iPad, proposées par Navionics et tout récemment par Cmap, voir

    • Cmap : http://www.plaisance-pratique.com/C... et sur Google play leur petit programme intégrant de bonnes cartes : https://play.google.com/store/apps/...
    • Navionics, sur Google play : https://play.google.com/store/apps/...

    Ces deux application tournent sur des smartphones et des tablettes largement suffisantes pour sécuriser un atterrage. L’exemple de Port Leucate est parlant : on ne peut pas manquer les passes d’entrées venant du large sous OpenCPN et une basique CM93. Pour une navigation plus précise des Navionics ou des CMAP coûtant 50 euros par an, avec une couverture européenne pour Navionics comme pour CMAP.
    Je ferai un peu plus tard une copie d’écran de ces deux appli sur mon smartphone pour Port Leucate (là, j’ai urgence, la cuisinière trépigne d’impatience, il y a des courses à faire (nous vivons à bord !!!)

    Michel à Riposto

    Répondre à ce message

    • les cartes perdent de leur netteté lors du zoom 19 octobre 2018 13:48, par yoruk         Ce message répond à ...

      Animateur

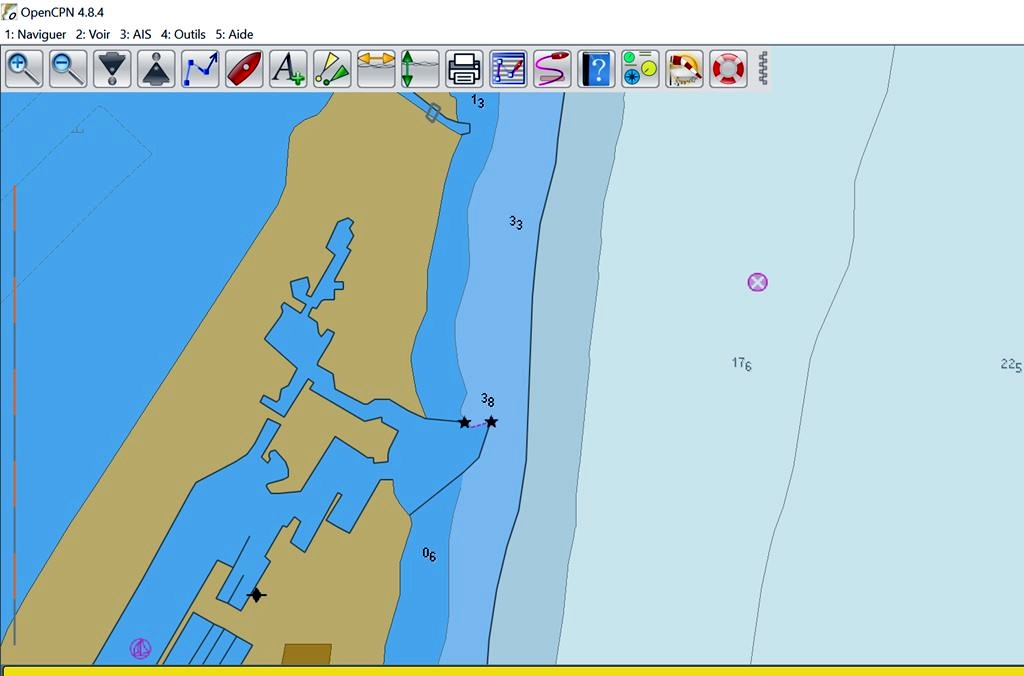

      Approche côtière depuis OpenCPN et une CM93



      Répondre à ce message

      • les cartes perdent de leur netteté lors du zoom 19 octobre 2018 13:51, par yoruk         Ce message répond à ...

        Animateur

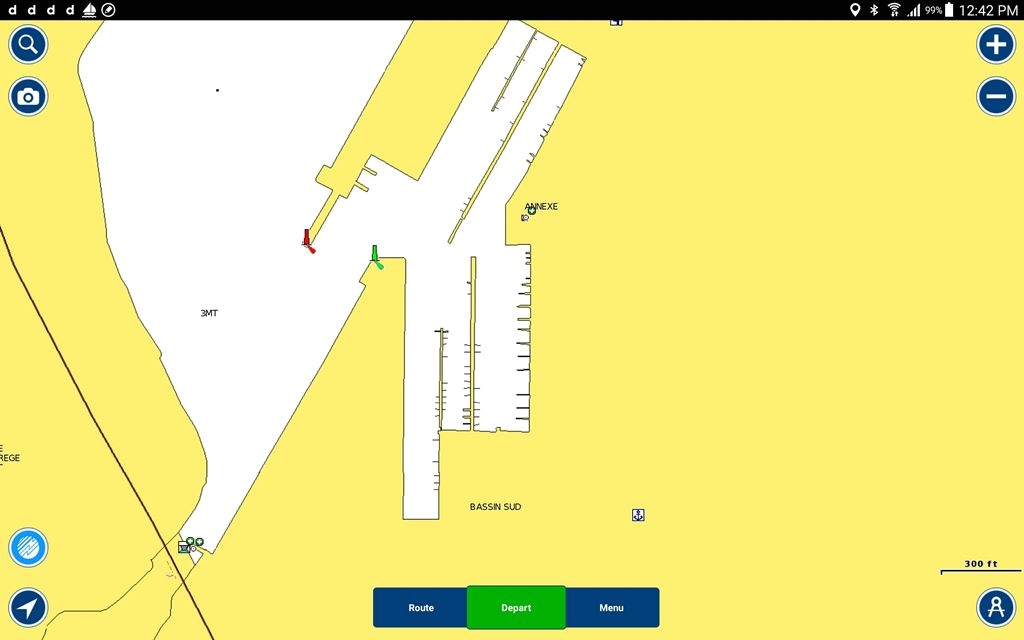

        Détail portuaire depuis une tablette 10’ sous android et Navionics Europe (coût 50 euros/an)



        Répondre à ce message

        • les cartes perdent de leur netteté lors du zoom 19 octobre 2018 13:52, par yoruk         Ce message répond à ...

          Animateur

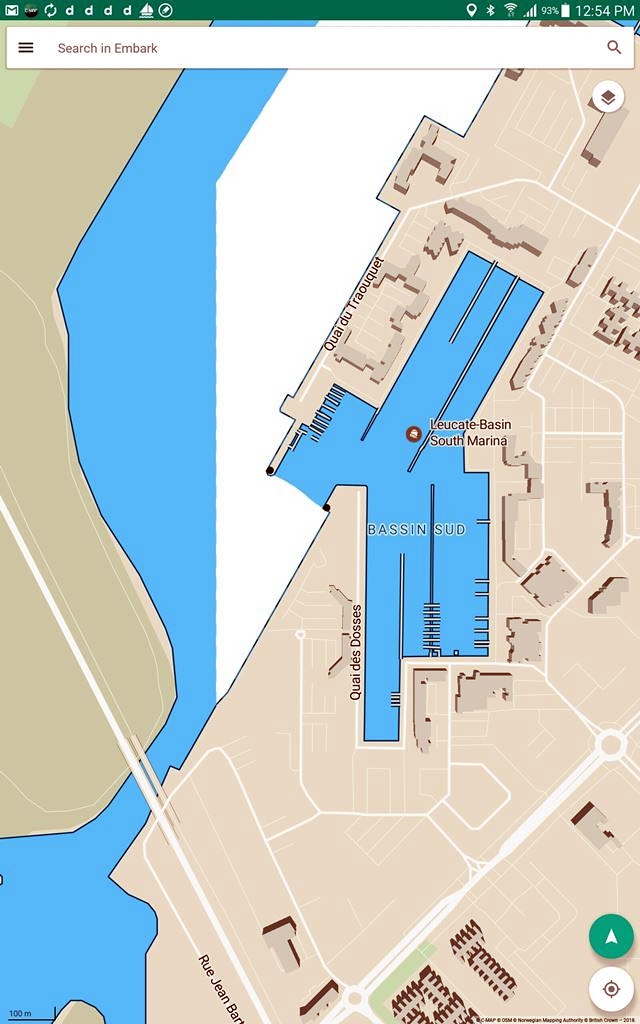

          Détail portuaire depuis une tablette 10’ sous android et CMAP Embark (gratuit)



          Répondre à ce message

• les cartes perdent de leur netteté lors du zoom 19 octobre 2018 15:34, par midnightjack

  vraiment super, je possède navionics sur ipad et mes recherches sont pour avoir un peu plus de confort et de redondance on ne sait jamais !!!
  je vis aussi à bord et si vous passez sur port leucate vous êtes les bien venus.

  Répondre à ce message
