Bonjour à toutes et tous
je suis un « gros » bleu 100 kg
et j ai besoin d aide
j ai un bateau moteur ( 2*250cv) et comptant partir en mediteranée est, + golfe d aqaba et de suez...
bien entendu, j ai deux alternateurs mais je desire m’équiper en panneaux photo voltaiques...
je serais souvent en mouillage, hors ports
je puis avoir l aide d un des nombreux experts ici pour me guider ?
merci
chris
http://chrislecaptain.skyrock.com
a bientot
horeca@yahoo.com
Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)
__________________________________________________________________________________________________________________
__________________________________________________________________________________________________________________
8 janvier 2012 12:20,
par Pil-Poil
|
|
Le premier soucis pour utiliser efficacement des panneaux solaires sera d’avoir un ensemble cohérent : consommation journalière, taille des batteries de servitude et panneaux solaires. En effet, des gros panneaux sur de trop petites batteries (ou l’inverse) ne sera pas efficace.
Donc :
1° estimer la consommation journalière
2° batteries ayant au moins le triple de capacité par rapport à la consommation journalière
3° puis dimensionnement des panneaux selon la région fréquentée et l’usage de la charge alternateur quotidienne acceptable.
|
8 janvier 2012 12:28,
par chris7600
Ce message répond à ...
|
|
bonjour robert
concernant mes batteries « service » elles sont au total pour une puissance de 130 Ah, et celles moteur de 180 Ah
concernant ma conso
j ai dur a faire un total, sachant que le frigo et le congelateur, ne fonctionnent pas tout le temps, le principe étant de les remplir a mac... ( meme avec des briques de polyesther, s il le faut)
Néanmoins, j arrive a
frigo 150 Kw/h congel 400 Kw/h percolateur 500 W/h Four Mirco onde 1Kw/h
plus bien sur les lampes, les lumieres de navigation, les moteurs electrique pour toilettes, le chauffe eau les deux guindeaux.. etc etc
je pensais m equiper en 2 plaques de 1380 wh/jour
qu en penses tu ?
Merci
Christian
|
8 janvier 2012 12:48,
par Pil-Poil
Ce message répond à ...
|
|
Sur un bateau , le calcul de consommation se fait plutôt en Ah par jour en précisant si c’est en 12V ou en 24V.
Néanmoins, au vu de la description des appareils disponibles, il est possible que pour une installation à ce niveau de confort sur un bateau à moteur un classique groupe diesel en cocon de quelques kW seraient peut-être mieux adapté que des panneaux solaires.
Avec des panneaux solaires de taille raisonnable (et un coût raisonnable) on va plafonner entre 150 et 300 Ah par jour sous 12 volts, c’est à dire 1.5 à 3 kWh par 24 heures, et il faudra pour être cohérent au moins 400 à 500 Ah de batteries de servitude sous 12V.
|
8 janvier 2012 12:57,
par chris7600
Ce message répond à ...
|
|
heu je suis neophyte en la matiere la
je suis en 24 Volts
en 220 aussi via un convertisseur
|
8 janvier 2012 12:59,
par chris7600
Ce message répond à ...
|
|
l on m a egalement dis que les panneaux maintiennent les batteries a niveau, tandis qu avec un groupe, ce sera le jeu déchargé, rechargé, dechargé rechargé, ce qui n est pas bon parait il
|
8 janvier 2012 14:11,
par Pil-Poil
Ce message répond à ...
|
|
Il sera impossible d’estimer quelle est la bonne installation d’énergie électrique tant que les appareils consommant du courant ne sont pas bien définis. Par exemple, s’il y a des plaques de cuisson électrique (j’ai cru comprendre que c’est prévu), le groupe sera indispensable et mis en route pour utiliser les plaques. Pour le micro-onde (1 kW, c’est à dire 50A en 24 volts) , l’usage du convertisseur 230V est possible, mais c’est limite et la servitude tout comme le convertisseur devront être « costauds » et de qualité (cher ...).
|
8 janvier 2012 13:25,
par Sergio
|
|
Bonjour Chris, (Ton site est super !)
Où as-tu prévu d’installer tes panneaux ?
Les panneaux solaires et le groupe électrogène sont complémentaires. Plus tu vas te rapprocher des tropiques et moins tes panneaux vont donner. (Jours plus courts, ciel souvent nuageux)
Pour te donner une idée, si je devais repartir sur un voilier de voyage, j’embarquerais environ 400 A/h en batterie de servitude et 300W de panneaux solaires (et avec ça, je n’aurais pas de congélo...)
Au fait pourquoi prends-tu un congélo ?
A+ Sergio
|
8 janvier 2012 14:04,
par chris7600
Ce message répond à ...
|
|
merci pour le site
je pensais installer ces panneaux, a plats, sur l arriere, au dessus du taud, ayant renforcés les supports du taud...
Comme nous serons quasi toujours en région fort ensoleillée ( golfe d aqaba et golfe du suez) on aura besoin d ombre, et ce taud « toit » sera bienvenu... ces panneaux seront à environ 10 ou 11 metres du parc batteries
Pourquoi un congélo ?? Ben, on a peut etre un beau bateau, mais on est pas cresus pour autant... donc, quand on trouve de la viande a bon prix ( egypte, jordanie, iles ) ou du poisson, direction congelo...idem legumes, fruits de mer.. etc... je me souviens combien je payais la langouste quand je travaillais en egypte sur la mer rouge...
Prudence prudence
concernant les decharges et recharges continuelles des batteries, c est vrai ou faux que c est mauvais pour celles ci ?
J’ai un groupe, mais ce con, me debite du 280V au lieu de 220/230... et je parviens pas a le reparer...
amitiés
chris
|
8 janvier 2012 14:27,
par Sergio
Ce message répond à ...
|
|
Comme dis Robert, si tu pars sur des équipements genre plaques électriques et micro-ondes un groupe est indispensable. Et pas n’importe quel groupe. Pour ce genre d’utilisation, un 1500 tours me paraît plus sûr. Un 3000 tours en usage intensif risque de ne pas étaler.
A+ Sergio
|
8 janvier 2012 14:44,
par chris7600
Ce message répond à ...
|
|
salut sergio
c est vrai que je pensais au depart mettre des plaques electriques, mais on va garder le gaz...
|
8 janvier 2012 18:21,
par Négofol
Ce message répond à ...
|
Animateur
|
Il ya a aussi la solution peu connue en France de plaque vitroceramique et four Wallas à pétrole ou gazole : pas donné, mais ça supprime les risques et les problèmes de raccord et remplissage du gaz :
http://www.wallas.fi/default.asp?id...
|
12 janvier 2012 11:49,
par chris7600
Ce message répond à ...
|
|
plutot onereux comme systeme mais merci
|
10 février 2019 09:20,
par CERIGO
|
|
Bonjour,
Je viens de parcourir tous ces fils sans trouver avec certitude la réponse à la question suivante :
A ce jour, le monocristalin et le poly. sont ils vraiment proches en rendement ?
Mr Tilikum semble les mettre à quasi égalité ce qui venant de lui pèse son poids.
Depuis 3 ans, j’ai un mono Victron qui me surprend par son potentiel lors d’un ensoleillement très restreint. Mème par temps couvert mais encore un peu lumineux. Je doute que dans les mêmes conditions un poly soit aussi généreux.
Alors que je veux augmenter ma production, et pour perturber mes réflexions, je vais sur le site Victron où je découvre une offre quasi unique de polys. Cette politique tient-elle à la recherche de prix plus bas face à la concurrence ou les deux modes de fabrications obtiennent t’ elles maintenant des resultats comparables.
Merci de votre attention. Cordialement.
|
10 février 2019 11:03,
par Négofol
Ce message répond à ...
|
Animateur
|
Je ne suis pas certain que la réponse soit très claire actuellement.
En effet, les panneaux monocristallins sont plus productifs avec un rayonnement direct, les polycristallins utilisent mieux un rayonnement diffus.
Par ailleurs, les monocristallins chauffent plus, ce qui diminue leur supériorité en saisons et régions chaudes.
Il y a toujours une différence de prix, mais il semble se confirmer que les monocristallins vieillissent plutôt mieux que les Poly.
Les fermes photovoltaïques commencent à fournir des statistiques exploitables et,en recoupant les données d’associations d’agriculteurs (tels que l’Apepha), d’associations de particuliers, ou d’études réalisées par des labos indépendants ou des fabricants (SolarWorld, Aleo, LG etc...), on constate que la différence de rendement entre un panneau Mono et un panneau Poly, dans des installations réelles, est parfois inférieure à 1 %...
On recommande souvent des Mono dans le Nord de la France et des Poly dans le Sud pour les fermes photovoltaïques....
En fait, la décision doit aussi prendre en compte, au-delà de la technologie, la qualité de fabrication et la fiabilité des connexions : la durée de vie est probablement l’élément déterminant dans la comparaison.
Les Mono sont aussi, à puissance égale, légèrement plus petits..
Victron propose les deux technologies à ma connaissance : https://www.myshopenergy.fr/panneau...
|
11 février 2019 02:15,
par CERIGO
Ce message répond à ...
|
|
Bonjour Négofol,
Merci pour ta réponse et ton affirmation selon laquelle un poly serait plus efficace par temps couvert.
Je suis en NZ pendant l’été et même par temps agréable le ciel peu être couvert et lumineux. ( les Maoris ont appelé la NZ « le pays au long nuage blanc »).
Comme j’ai l’intention de passer de 100 à 140/150 W et de virer mon éolienne qui peut masquer le panneau penda nt la journée, tes indications m’incitent à franchir le pas. j’ai 2 AGM de 100 A ( des Odyssey que je trouve super ) et sans éolienne, elles ne descendent jamais en dessous de 95%. En plus, je pourrai orienter le panneau vers l’arrière ce qui est difficile avec l’éolienne.
Merci encore . Bien cordialement.
Cerigo.
|
11 février 2019 19:35,
par Atalante
Ce message répond à ...
|
|
Bonjour Nėgofol,
Ta rėponse me laisse perplexe. Je viens de consulter le site d’un fabricant de panneaux qui a en catalogue trois types de cellules monocristallines, et une cellule polycristalline. Les rendements des panneaux d’environ 100 W vont de 142 W/m2 (polycristallin) à 177 W/m2, soit +2%, +4% pour les monocristallins lambda et +20% pour les Sunpower. 20% de surface gagnée, cela peut être intéressant sur un voilier.
Tu dis ėgalement que les monocristallins chauffent plus. Leur taux de conversion de l’énergie des photons en ėnergie électrique étant supérieur, ils devraient avoir moins d’énergie thermique à dissiper !
Tu dis : les panneaux monocristallins sont plus productifs avec un rayonnement direct, les polycristallins utilisent mieux un rayonnement diffus. et On recommande souvent des Mono dans le Nord de la France et des Poly dans le Sud pour les fermes photovoltaïques. Même les chtis reconnaissent que le soleil brille plus à Ajaccio (40% d’ėclairement diffus) qu’à Lille (70% d’éclairement diffus), alors pourquoi ces recommandations si les monocristallins sont moins bons en éclairement diffus ?
Si tu avais quelques liens pour éclairer ma lanterne, je mourrais moins idiot !
Michel
|
11 février 2019 21:46,
par Atalante
Ce message répond à ...
|
|
Eléments de réflexion :
Un silicium polycristallin est composé de monocristaux de silicium maintenus par une couche de silicium amorphe. Ce dernier est meilleur qu’un silicium cristallin en éclairement diffus, mais bien moins bon en éclairement global (STC). Pour améliorer le rendement global du silicium polycristallin, il faut diminuer la proportion de silicium amorphe, et donc dégrader son rendement en éclairement diffus... pas de solution !
Attention, ce ne sont que des élucubrations à ne pas prendre pour paroles d’évangile... selon Saint...
Michel
|
11 février 2019 23:25,
par Négofol
Ce message répond à ...
|
Animateur
|
A ma connaissance, la différence de température est liée au fait que les monocristallins sont bien noirs et absorbent plus d’énergie infra-rouge que les polycristallins beaucoup plus clairs. Une teinte différente du noir absorbe beaucoup moins de chaleur.
La surface d’une cellule polycristalline est beaucoup moins lisse que celle d’une cellule monocristalline, ce qui expliquerait la meilleure utilisation du rayonnement diffus.
Mes infos sur la rendement et le choix Nord-Sud en France proviennent d’un ingénieur qui a travaillé avec moi et dirige actuellement une société qui conçoit et installe des fermes photovoltaïques.... Le choix est lié justement au problème de température des panneaux.
Il est exact qu’il y a des technologies qui offrent un meilleur rendement et mes remarques s’appliquent à technologie équivalente.
Ceci étant, je ne suis pas un spécialiste du photovoltaïque.....
|
12 février 2019 12:58,
par Atalante
Ce message répond à ...
|
|
Dans son cours sur la conversion photovoltaïque, Alain Ricaud indique : en raison des nombreux défauts d’un cristal à sa surface, les paires électrons-trous auront tendance à se recombiner, limitant par là même la réponse de la photopile pour la partie la plus bleue du spectre. Si la surface d’une cellule polycristalline est beaucoup moins lisse que celle d’une cellule monocristalline, c’est au contraire un argument en défaveur du polycristallin pour son taux de conversion du rayonnement diffus.
Michel
|
14 février 2019 02:57,
par CERIGO
Ce message répond à ...
|
|
Bonjour Atalante,
Si tu mets en exergue Alain RICAUD, c’est qu’il doit s’agir d’un spécialiste au top.
Si son affirmation ne peut être contredite, je vais en rester au Monocristallin.
D’après toi, qu’elles sont les meilleurs marques dans ce domaine.
Merci à tous les intervenants suite à ma demande.
Cerigo
|
14 février 2019 20:04,
par Atalante
Ce message répond à ...
|
|
Bonjour Cerigo,
Un des gros défauts des panneaux en silicium cristallin (mono et poly), est leur forte chute de production quand ils sont partiellement ombragés. Ce défaut apparait même avec des cellules soumises à un éclairement identique, mais présentant une dispersion de leurs caractéristiques. Cela oblige les industriels à trier les cellules, et la qualité de ce tri induit celle du panneau. Certaines marques ont meilleure réputation (justifiée ou non) que d’autres...
Les panneaux composės de cellules Sunpower (back contact) sont plus petits pour une même puissance crête.
La tendance actuelle est d’utiliser des panneaux semi flexibles pour un gain de poids mais, selon le support sur lequel est fixé le panneau, la chaleur peut être moins bien dissipée entrainant une perte de puissance (0.3 à 0.4%/°C).
Les panneaux fixés sur support orientable permettent d’améliorer le rendement au prix de contraintes d’utilisation, et d’une augmentation du fardage et de la fragilité. En dehors du port/mouillage, faible gain dans les régions tropicales et de mai à aout dans les régions tempérées.
Pour augmenter le rendement, la solution est d’empiler dans une cellule différentes jonctions par longueurs d’onde croissantes, mais c’est rėservé au spatial. Un jour peut-être ?
Michel
|
14 février 2019 20:46,
par yoruk
Ce message répond à ...
|
Animateur
|

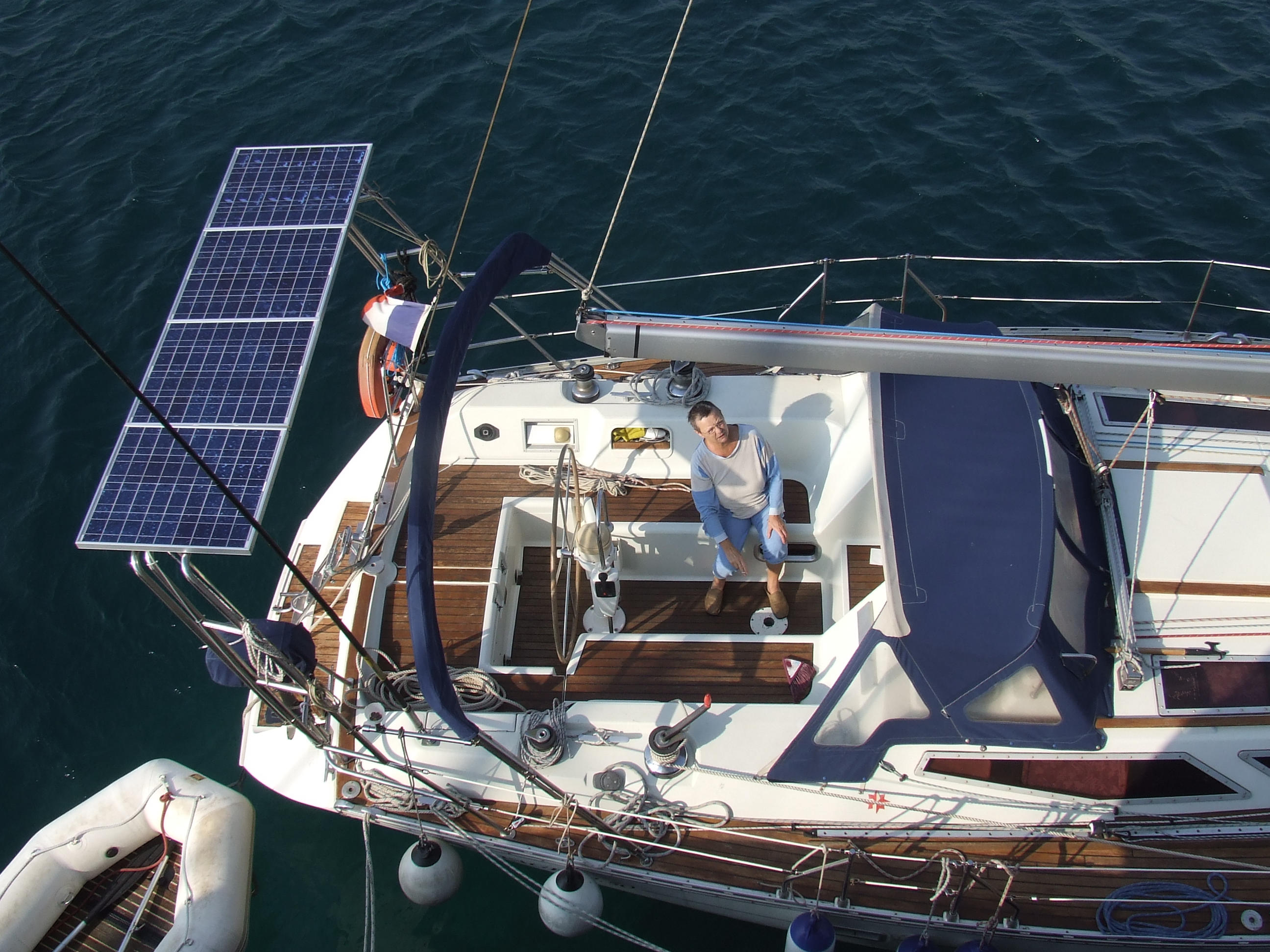

Bonjour, et merci de ces finesses techniques, avec votre permission, un point de vue un peu plus pratique. Je suis équipé de panneaux solaires depuis 15 ans. En été, dans des pays ensoleillés (Méditerranée orientale) c’est notre source d’approvisionnement principal : 4 panneaux de 60 w, un régulateur basique PCW et deux batteries OLA plaques épaisses de 360 A. Et il faut faire avec, sachant aussi que le moteurs tourne beaucoup dans cette régions, mais cela ne change pas la donnée fondamentale : faire avec et gérer les manques. En mouillage forain, au mieux de l’été, je dispose de 120 Ah par jour, en phase avec les 180 Ah disponible avec mes batteries OLA.
Quelques observations
Voilà sur le peu que je saches, si ça peut vous être utile. Si c’était à refaire, je resterai comme maintenant sur portique AR, en tentant de doubler ma puissance. A noter, et on en voit de plus en plus, que beaucoup installent des panneaux fixes pivotants dans les filières AR de part et d’autre du bateau. Facile à installer, efficaces et pratiques à protéger au port…
Cordialement, Michel
|
14 février 2019 22:27,
par Atalante
Ce message répond à ...
|
|
Bonsoir Michel
Merci de confirmer mes dires sur l’importance des ombres portées sur les panneaux, et la faible utilité des panneaux orientables.
Tes panneaux sont de bonne qualité, mais certains panneaux bas de gamme (cellules aux caractėristiques disparates), se comportent en plein soleil comme s’il y avait une ombre portée sur eux.
La solution des panneaux suspendus aux filières parait séduisante, mais les systèmes de fixation que j’ai vu (italiens), suspendaient les panneaux à mi hauteur des chandeliers qui projetaient leurs ombres sur les panneaux.
Je suis ėmerveillé par les 1440 Wh produits par des panneaux de 240 W avec un rėgulateur basique. Le logiciel que tu cites (et que j’utilise) ne le laisse pas prévoir !
Michel (un autre)
|
15 février 2019 00:39,
par yoruk
Ce message répond à ...
|
Animateur
|
ėmerveillé par les 1440 Wh
On ne raisonne pas comme cela, l’essentiel est de fournir 1440 W, dans l’absolu . C’est comme le lait sur le feu, il faut surveiller la production qui mixte le potentiel des panneaux et celui de l’alternateur (70 A) qui tourne obligatoirement une ou deux heures/jour, ne serait ce que pour les manœuvre d’atterrage.
Mais on peut aussi réduire la consommation, le frigo bien rempli et bien froid offre un bon volant thermique. On peut le couper la nuit. Ce serait différent s’il fallait naviguer de nuit, mais là aussi, dans la plus part de cas de nuit et par sécurité on navigue sous GV appuyée au moteur, etc... C’est vraiment du bon sens appliqué.
Dans ce type de configuration la règle est simple : si on descend de façon systématique sous une tension de 12.20 volt, on sait qu’on est en route vers les 50 % de décharge pour les OLA, et que ça peut très vite passer en décharge profonde. Là soit on démarre le moteur, soit on coupe le frigo... etc...
PS : pour les panneaux dans les filières, ils se fixent sur la filière supérieure et se bloquent à 90° par une équerre.
|
15 février 2019 21:56,
par CERIGO
|
|
Bonjour, Tout ce que je viens de lire me conforte dans mon choix de virer mon éolienne et d’augmenter ma production solaire.
Quand j’étais aux Antilles, avec les Alizés et mon Aerogene 6 installée à babord, celle ci ne masquait que trés rarement le panneau. En NZ, avec les marées et des brises changeantes, mon éolienne masque le panneau plusieurs fois par jour.
La messe est dite. Salutations.
