Opencpn et O DrawVersion imprimable de cet article Version imprimable

Publié Février 2016, (màj Février 2016) par : Nevermind

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier

Pour l’installation :

récupérer le programme là :

https://tgp-architects.com/files/ft...

l’installer dans la version 4.2 d’Opencpn

l’exécuter

copier le plugin : ocpn_draw_pi.dll

coller le plugin dans le dossier plugin d’opencpn

le reste est habituel

UP

Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

21 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • Opencpn et O Draw
    4 février 2016 14:51, par Nevermind écrire     UP

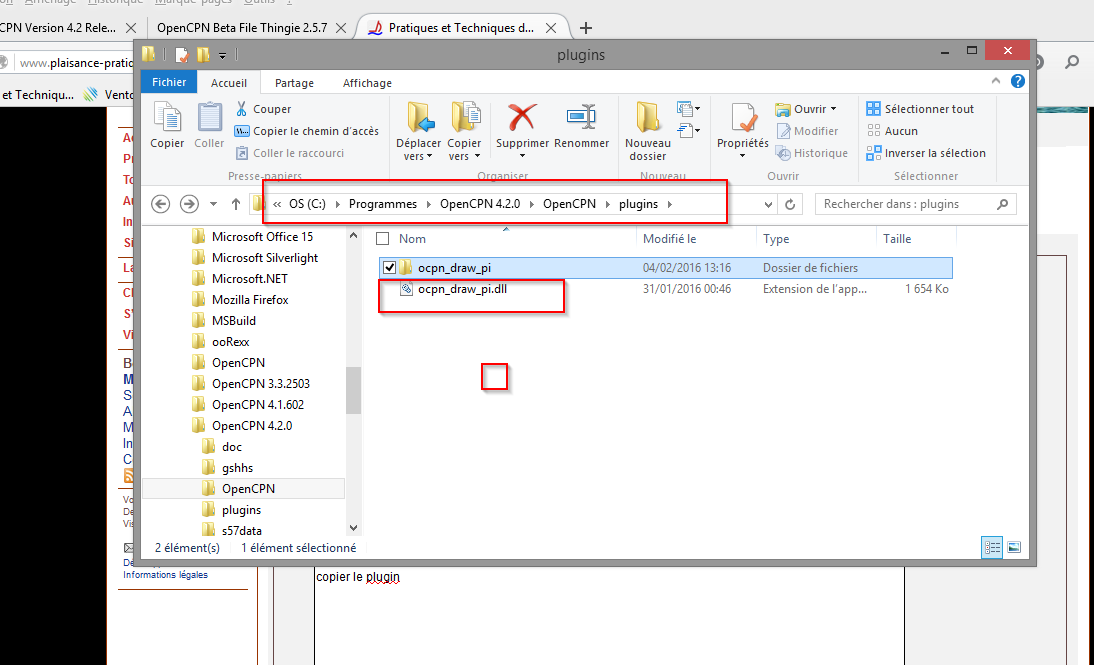

    une photo du chemin

    PNG

    Répondre à ce message

  • Opencpn et O Draw
    4 février 2016 14:52, par Nevermind écrire     UP

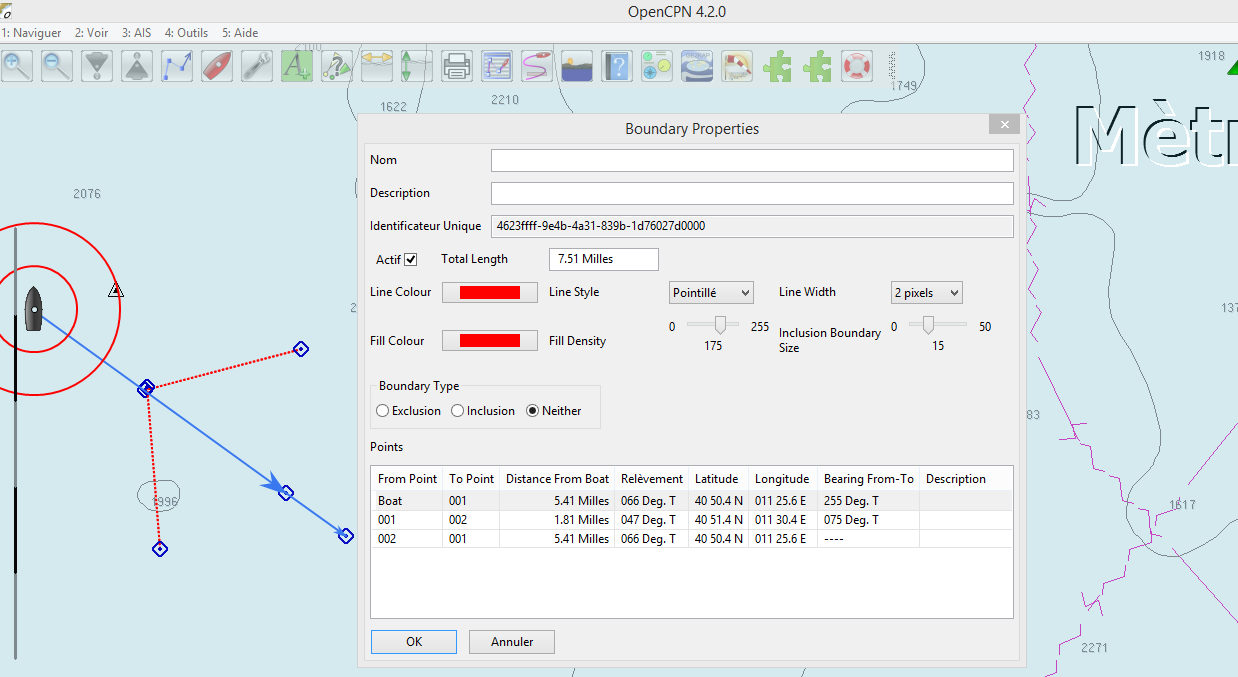

    une autre photo

    PNG

    Répondre à ce message

  • Opencpn et O Draw
    6 février 2016 17:18, par Nevermind écrire     UP

    La dernière version de ocpn draw

    https://tgp-architects.com/files/ft...

    Répondre à ce message

  • Opencpn et O Draw
    7 février 2016 08:57, par Nevermind écrire     UP

    Bonjour Michel,

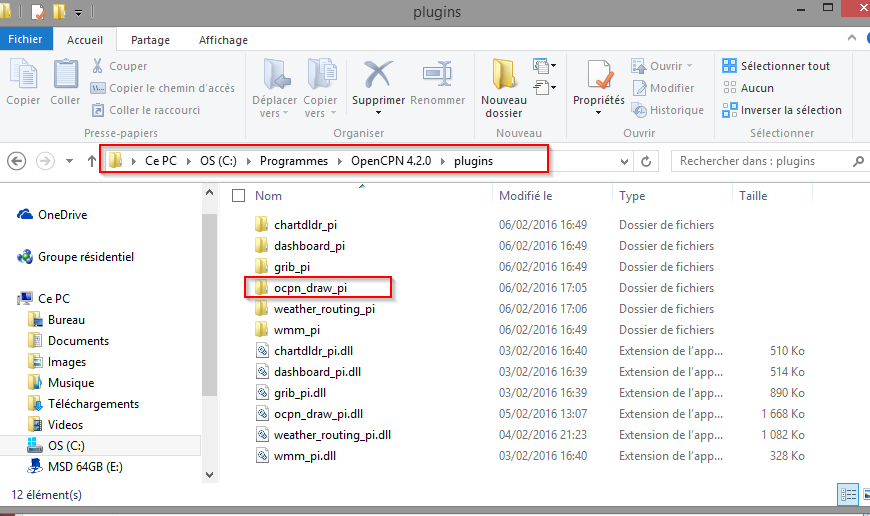

    Cela marchera mieux si tu copie aussi ce dossier dans le dossier plugin

    PNG

    Répondre à ce message

  • Opencpn et O Draw
    7 février 2016 08:58, par Nevermind écrire     UP

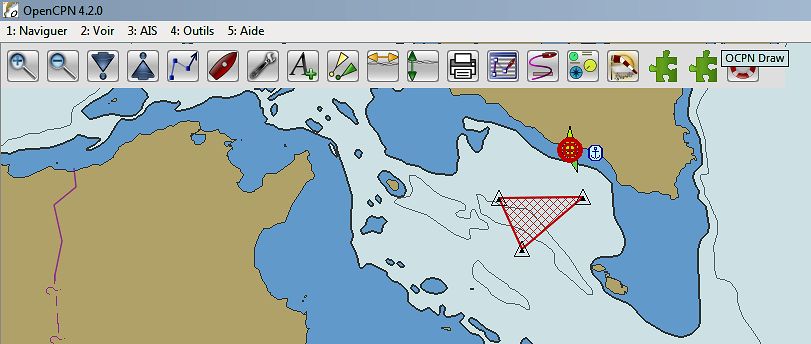

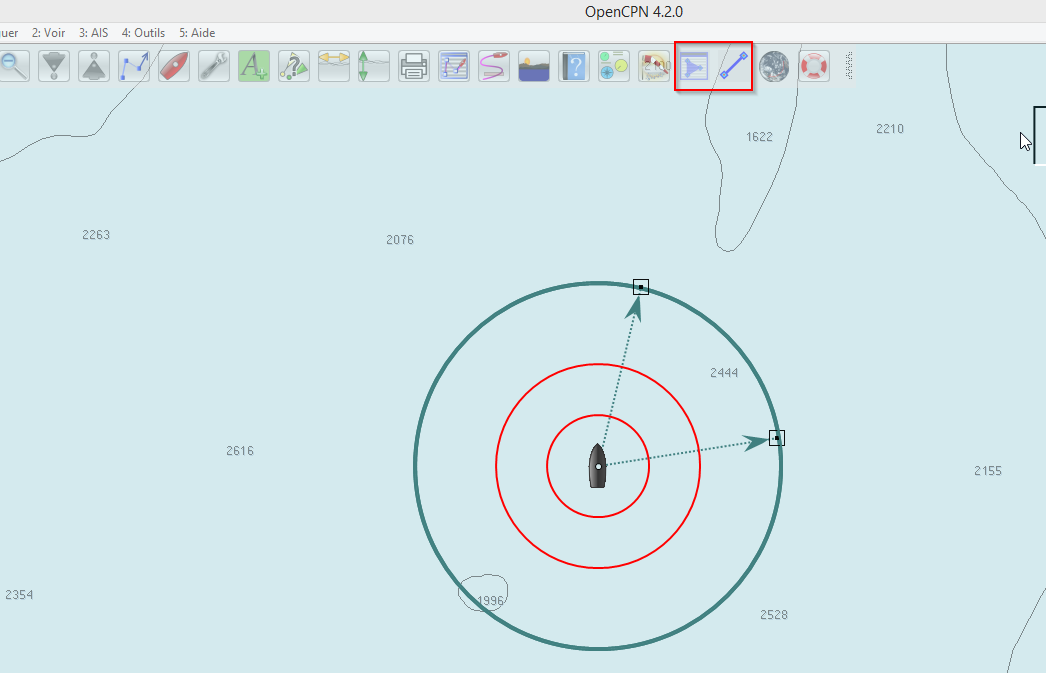

    tu verras apparaitre ces icônes

    PNG

    Répondre à ce message

    • Opencpn et O Draw
      7 février 2016 10:27, par yoruk écrire     UP     Ce message répond à ...       		Animateur

      Hé merci... j’ai

      Le problème (petit et logique)...

      • Si tu créé une version OpenCPN 4.2.0 en parallèle, il est préférable de créer d’abord un répertoire dédié, qui succédera au précédent répertoire dédié (dans mon cas OpenCPN 4.0.0). Ce qui permet de revenir à l’autre version quasiment instantanément... J’en gardé 2 autres dont le v 3.2.0
      • Lorsque tu importes un plugin, en l’occurrence “ocpn-draw”, et que tu propose sont implantation sous le répertoire Plugin de ocpn 4.2.0... il créé un sous répertoire OpenCPN sous le répertoire plugin en place et un place un deuxième sous, sous répertoire plugin pou y mettre “ocpn-draw.pi”... et ça fonctionne mal...
      • La solution est d"installer le setup “ocpn-draw” à l’extérieur du répertoire OpenCPN 4.2.0 (pour moi OpenCPN-Bak, de l’y exécuter puis de recopier le pilote et l data sous le répertoire plugin de la v 4.2.0

      -
      Ouf... plus facile à faire qu’à dire... Toujours est il que la v 4.2.0 sous W7 fonctionne parfaitement

      Michel

      JPEG

      Répondre à ce message

  • Opencpn et O Draw
    7 février 2016 10:52, par Nevermind écrire     UP

    J’ai toujours fait les installation en parallèle, mais cela oblige à copier les plugins à chaque fois.

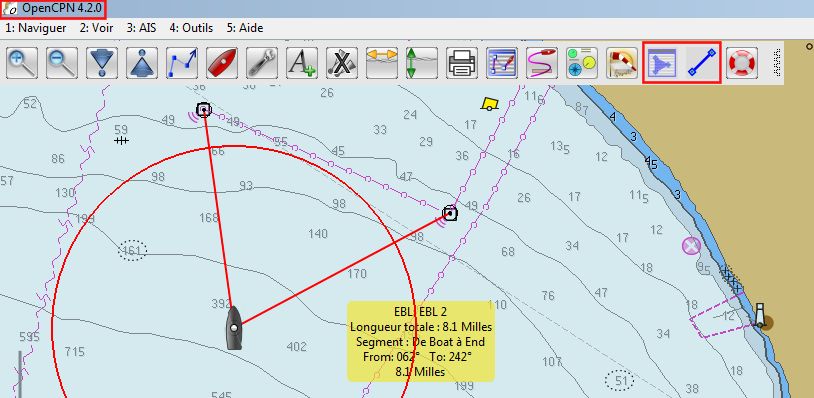

    Tu peux personnaliser les EBL en pointillé, suivre le bateau, flèche show the direction ect...
    voir la photo plus haut.

    Jean Paul

    Répondre à ce message

  • Opencpn et O Draw
    7 février 2016 11:04, par Nevermind écrire     UP

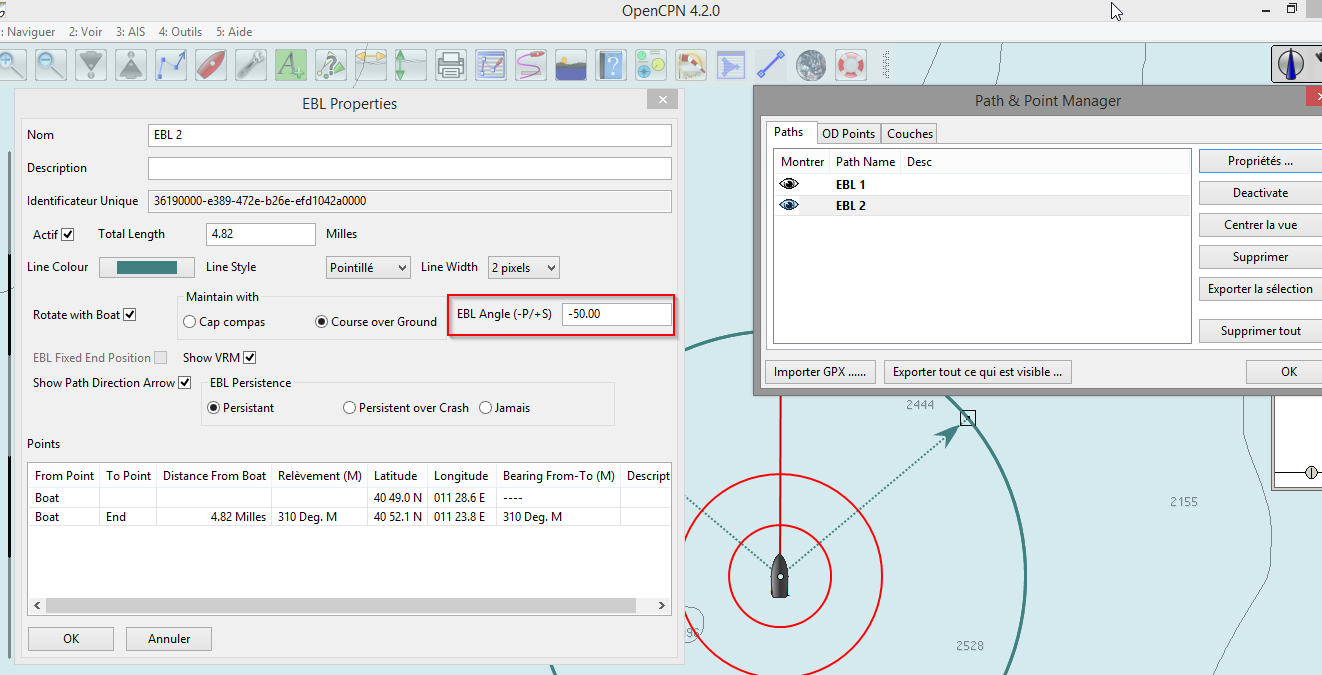

    Tu peux donner une valeur d’angle entre les deux EBL

    PNG

    Répondre à ce message

  • Opencpn et O Draw
    7 février 2016 11:25, par Nevermind écrire     UP

    Bien sûr toujours recopier les ressources.

    Pareil pour weather routing, mais celui là j’ai beaucoup de mal à comprendre son fonctionnement.
    Quand à Sailgrib, c’est un vrai bazar pour windows ou Mac, il faut démarrer l’ordi avec un autre système. Donc je laisse tomber.

    Répondre à ce message

    • Opencpn et O Draw
      7 février 2016 11:50, par yoruk écrire     UP     Ce message répond à ...       		Animateur

      Quand à Sailgrib, c’est un vrai bazar pour windows ou Mac

      Je ne peux pas tester l’OS proposée par Henri L, pour remplacer W ou Mac... Par contre, sous Android, je suis bluffé. Il a compris bien mieux que tout le monde, et surtout bien mieux que les mutant OpenCPN/android, comment utiliser la fluidité d’android.
      Prochaines nav, ce sera avec OpenCPN sur le PC et la TAC et juste à côté sur un support amovible, relié au PC par un câble USB, la tablette 10" avec SailGrib WR...
      Dans quelques jours j’aurai fini le dossier sur l’utilisation basique. Reste le plus intéressant : le module routage (allez demain c’est fait) et surtout le logger SailGrib WR, véritable programme de nav sous android... très simple, très souple et très fluide. C’est limité, mais efficace en complément d’OpenCPN
      Michel

      Répondre à ce message

  • Opencpn et O Draw
    12 février 2016 10:55, par Nevermind écrire     UP

    Bonjour,
    Pour ceux qui sont intéressés, la version 652 est disponible là :

    http://www.cruisersforum.com/forums...

    Jean Paul

    Répondre à ce message

  • Opencpn et O Draw
    13 février 2016 11:03, par Nevermind écrire     UP

    Bonjour Michel,
    aurais-tu un fichier VDR à me passer pour faire un test avec le bateau en mouvement ?
    Merci.

    Jean Paul

    Répondre à ce message

    • Opencpn et O Draw
      13 février 2016 11:47, par yoruk écrire     UP     Ce message répond à ...       		Animateur

      Bonjour Jean Paul
      Si c’est le dll que tu veux, je te le mets ici il faudra le dézipper

      Michel

      Répondre à ce message

      • Opencpn et O Draw
        13 février 2016 12:06, par Nevermind écrire     UP     Ce message répond à ...

        Merci, mais cela ne marche pas

        est ce que c’est bon sur ton pc

        Répondre à ce message

      • Opencpn et O Draw : exemple de vdr.txt
        13 février 2016 13:08, par yvesD écrire     UP     Ce message répond à ...         		Animateur

        Michel,
        le vdr.zip que tu passe à nevermind est exactement (== même horodatage, meme taille) le même que celui que j’ai sur mon PC (celui qui navigue, en 4.0.0) avec lequel j’ai testé vdr.
        Il y a aussi le fichier des logs vdr.

        Rappel (pour ceux qui n’utilisent pas encore vdr) : vdr, une fois installé, ajoute deux boutons à droite dans la barre des outils ocpn, un pour la mise en route (moi ça a été vdr-20151026) et l’autre pour le rejeu. La mise en route demande un nom de fichier des logs à constituer, nom qu’on renseignera ensuite pour le rejeu. Ce fichier est du pur texte qui contient les phrases nmea reçues par ocpn et vdr.

        Le fichier vdr-20151026-extrait.txt est un extrait (132 ko tout de même) d’une nav entre St Martin de Ré et La Rochelle que j’ai obtenu le 26/10/2015 . Le rejeu montre bien les cibles AIS autour de moi, au minimes, à chef de baie et à la palice. Je l’ai joint pour nevermind, au cas où des fois que,

        pour la compréhension des phrases, si nécéssaire, voici ce que j’avais débriefé :
        - VDR de OpenCPN
        Le plugin VDR de OpenCPN log dans vdr-20151026 pendant plus de 2 heures, montre les phrases suivantes,
        dont quelques une sont rare (1 à 17 fois),
        la plupart étant répétées 1500+ fois ou 5000 fois
        AIVDM AIVDO
        ECAPB ECRMB ECRMC ECXTE
        GPGGA GPMSK (1) GPRMC
        IIBWC IIGGA IIGLL IIGSA(1) IIHDG (6) IIHDM (6) IIMWV (25) IIRMC (9) IIVWR (26) IIZDA (6)
        SDDBT SDDPT SDMTW (17) SDVHW (1)


        - AIS : VDM et VDO
        - par OCPN pour autopilote (EC) : APB RMB RMC XTE
        - par GPS : GGA RMC,
        et une seule fois MSK
        - par ST40 et 50 : BWC GGA GLL
        et une seule fois GSA (gps hdop)
        6 fois HDG, HDM
        25 fois MWV (angle et vitesse vent)
        RMC (COG ?) SURPRENANT, EXPLICABLE ?
        26 fois VWR (vent apparent)
        6 fois ZDA (date & time, mais laissés à vide)
        - par sondeur Garmin : DBT DPT (6000+ fois)
        17 fois MTW (température de l’eau)
        1 fois VHW (speed through water, laissé indéfini)

        Répondre à ce message

  • Opencpn et O Draw
    13 février 2016 13:52, par Nevermind écrire     UP

    J’avais bien la dernière version

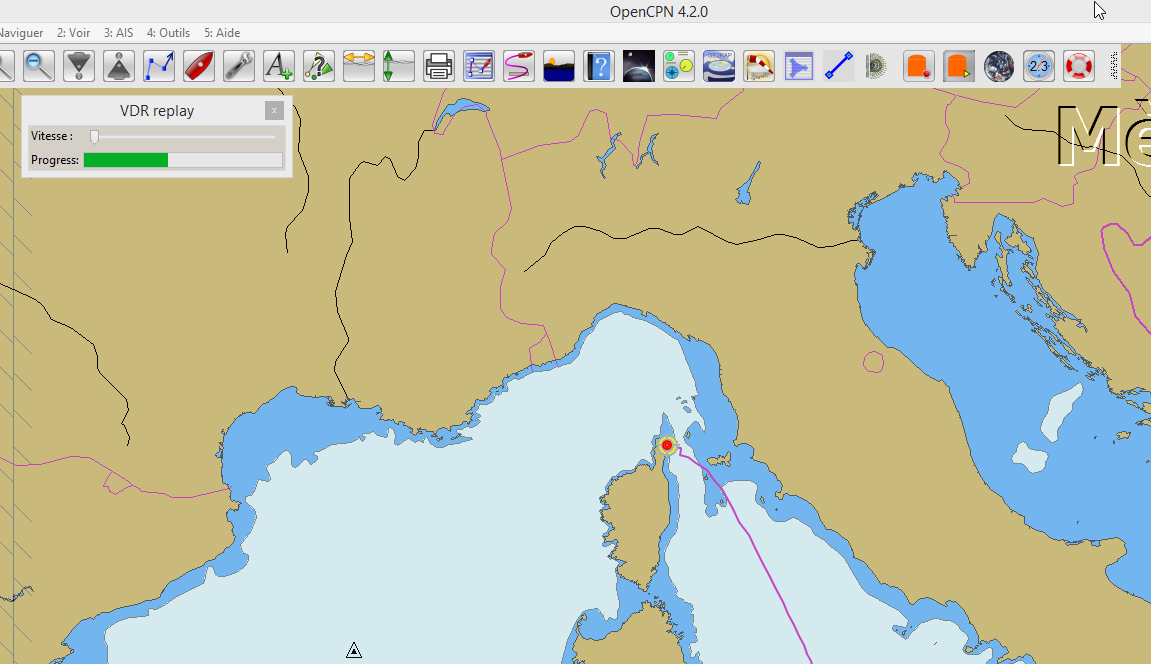

    J’ai bien la fenêtre avec ton fichier qui défile, mais je ne vois rien à l’écran ????

    Yves, as-tu le fichier sous dll ?

    PNG

    Répondre à ce message

    • Opencpn et O Draw
      13 février 2016 14:21, par Nevermind écrire     UP     Ce message répond à ...

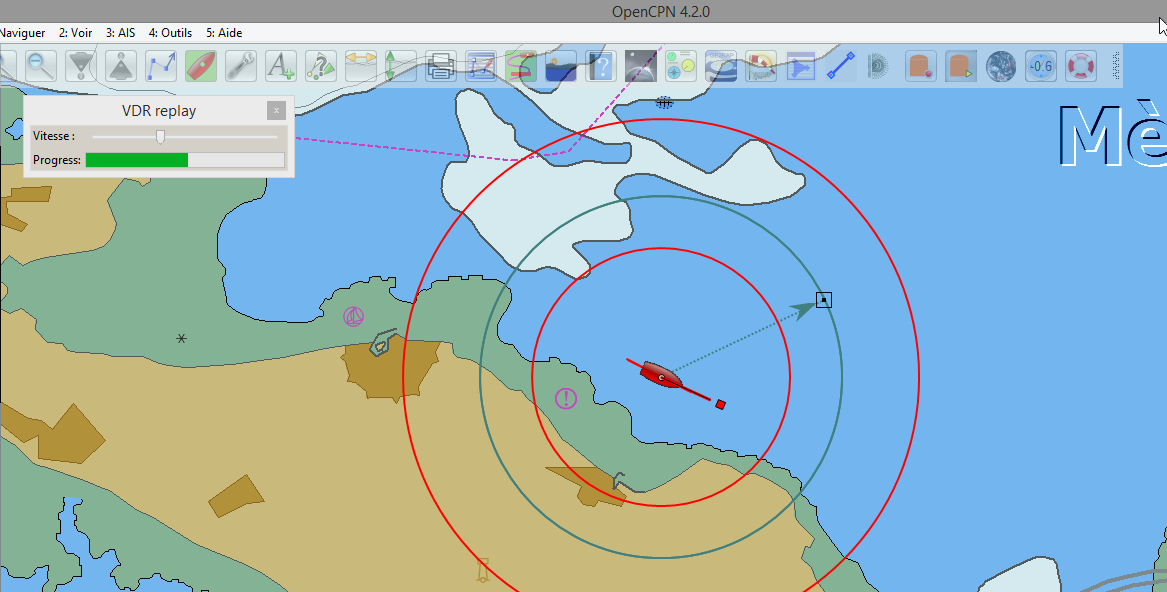

      J’ai changé l’extension du fichier en _pi.dll

      Cela fonctionne

      petite précision : j’ai installé la version 654 d’ODraw

      https://tgp-architects.com/files/ft...

      PNG

      Répondre à ce message

      • Opencpn et O Draw
        13 février 2016 14:57, par yvesD écrire     UP     Ce message répond à ...         		Animateur

        Ah, mais c’est moi ça, sur l’image ;-)

        MAIS arrête de m’aguicher avec o-draw pour lequel je n’ai pas assez de larmes

        Perso, j’aime bien VDR, en complément de mes journaux de bord, pour les courtes journées d’hiver. Et ça m’aide aussi à comprendre tout ce qui passe , et il en passe, en NMEA à travers mes bouzins (producteurs, convertisseur SeaTalk, mux shipmodul, opencpn, etc.). Et ça aide aussi à valider le bon fonctionnement des équipements, en début et en cours de croisière et après toute intervention sur le câblage.

        Répondre à ce message
