Moteur MWM et transmission décentrée.Version imprimable de cet article Version imprimable

Publié Août 2015, (màj Août 2015) par : amuitz

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier

Bonjour,
je recherche des infos sur un moteur MWM qui équipe quelques voiliers. Il s’agit d’un MWM de 52 chevaux portant les indications MWM D 202.3. C’est un trois cylindres. Il est monté sur un Inverseur Hurth et une transmission décentrée. Je ne l’ai pas encore vu, mais ce serait comme un cardan baignant dans un bain d’huile.
Je reste preneur de toute info en la matière.
Merci.
José

UP

Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

6 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • Moteur MWM et transmission décentrée.
    12 août 2015 18:05, par Négofol écrire     UP     		Animateur

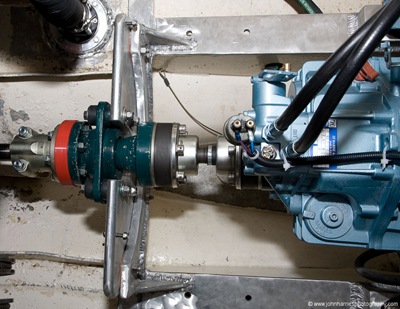

    Votre transmission ne serait-elle pas une variante d’arbre à cardans comme les Aquadrive ou Python Drive ?
    Ce sont en fait des systèmes similaires aux arbres de transmission de roues de voiture traction avant. L’Aquadrive est d’ailleurs fabriqué par GKN, leader du secteur en Europe.

    Ils sont constitués de deux joints homocinétiques protégés par des soufflets pleins de graisse (pas d’huile).

    Souvent utilisé pour compenser un décalage dans le plan vertical, mais rien n’empêche de l’utiliser dans le plan horizontal pour un moteur décalé.

    Beaucoup de renseignements sur les sites des marques...

    JPEG

    Répondre à ce message

    • Moteur MWM et transmission décentrée.
      12 août 2015 18:06, par Négofol écrire     UP     Ce message répond à ...       		Animateur

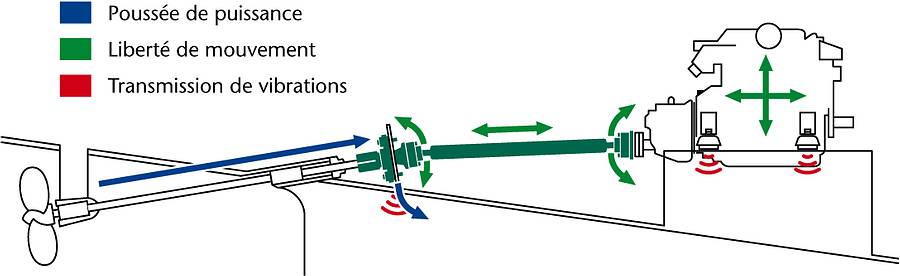

      Un Aquadrive ça ressemble à ça :

      (L’arbre entre les cardans peut être plus long)

      JPEG

      Répondre à ce message

      • Moteur MWM et transmission décentrée.
        12 août 2015 18:24, par amuitz écrire     UP     Ce message répond à ...

        Intéressant.
        je pensais bien à ce genre de cardan, mais l’on m’a assuré que la lubrification se faisait dans un « boitier » contenant de l’huile (...) et étanchéifié par des « joints tournants » classiques.
        Je ne vois pas pourquoi ils n’auraient pas mis en place un cardan comme sur le dessin.
        Dans deux semaines je serai fixé sur le sujet.;-)

        Répondre à ce message

        • Moteur MWM et transmission décentrée.
          12 août 2015 19:03, par Négofol écrire     UP     Ce message répond à ...           		Animateur

          Le moteur MWM D202 avait une bonne réputation et a été notamment utilisé, je crois me souvenir, sur des pilotines du génie. Il a aussi équipé des tracteurs agricoles.
          Il était fabriqué (?) et vendu par la filiale espagnole DITER.

          MWM a été racheté par son concurrent Deutz en 1985 (une sombre histoire dont je me souviens vaguement). Deutz a rapidement arrêté beaucoup de lignes de produits...

          MWM est aujourd’hui dans le groupe Caterpillar et se consacre surtout aux gros moteurs à gaz.

          On doit encore trouver des pièces moteur dans le circuit agricole ; Les pièces de marinisation, c’est moins sûr...

          Au fait MWM signifie Mekanische Werstätte Mannheim et a été fondé par M. Benz pour fabriquer ses moteurs avant de s’intéresser à l’automobile avec Mercedes...

          Répondre à ce message
