• Les nouveaux pilotes 2014 25 mai 2014 19:24, par F3dd

  Je me suis mal exprimé , ( plutôt l ipad qui a modifié sans que j y prête attention )
  il s agit du nouveau système. ÉVOLUTION de chez raymarine ...
  Bertrand. Les retours ne seront pas évidents car il s agit d un matos très récent . Mais j espère qu un voileux a peut être acquis ce nouveau type récemment. ....
  C est le centre nerveux et son environnement ev1. Qui m intéresse, si fiable...??
  pour l unité de puissance, j ai choisi un lecomble &schmitt hydraulique.

  Répondre à ce message

• Les nouveaux pilotes 2014 26 mai 2014 21:43, par Nicodefreja

  Panbo est assez intéressant pour ce qui touche à l’électronique.

  http://www.panbo.com/archives/2013/...

  Je n’ai pas fouillé le site sur l’Evolution, mais il y a certainement des informations plus récentes que février 2013

  Répondre à ce message

• Les nouveaux pilotes 2014 3 novembre 2014 16:27, par ALB

  Bonjour,

  Début Juillet de cette année j’ai remplacé mon ST 2000 par un EV 100 (Raymarine).
  http://ladesirade4.blogspot.fr/p/pi...
  L’expérience est trop récente pour affirmer quoi que ce soit sur ce pilote. Mais par rapport au ST2000 , je dois dire qu’il est plus rapide et précis dans sa trajectoire, notamment par vent fort et mer agitée.
  Je n’ai pas branché le mode vent, car le vendeur me l’a déconseillé avec la girouette ST40. Pas assez précise m’a-t-il dit !!!
  Je tenterais malgré tout l’expérience en connectant ma girouette avec un câble Nmea / Seatalk, il me faut une longueur de 3 bons mètres tout de même.

  Quelques utilisateurs ont peut-être testé le mode vent, avec l’EV100 et la girouette ST40 ???...

  Cordialement

  ALAIN

  Répondre à ce message

• Les nouveaux pilotes 2014 4 novembre 2014 19:18, par Nicodefreja

  J’en profite pour donner un retour puisque depuis j’ai eu l’occasion d’en installer un (Raymarine EV 200) cet été.

  Je dois dire que je suis resté sur ma faim. Certes, l’installation est très simple, surtout au niveau du capteur gyro.

  Mais la suppression de la calibration en mer m’a laissé dubitatif. Le bateau sur lequel le pilote a été installé nous a suivi pendant un mois, et on a toujours constaté des dérives de cap, certes minimes, mais réelles. Sans qu’on ait pu y remédier.

  De plus, l’afficheur P70 est vraiment basique. Il manque une fonction que j’aime particulièrement qui est la fonction « resume » : on va droit sur un casier, on change de cap le temps de l’éviter, puis on appuie sur la touche « resume » pour reprendre le cap initial.
  D’autres réglages comme le sensibilité demandent d’aller farfouiller dans le menu alors que ce sont des réglages que l’on utilise souvent, ils devraient être plus facilement accessibles.

  Je n’ai pas non plus trouvé que le pilote barrait mieux que mon ancien core pack gyro. Pour être franc, je préfère même mon ancien core pack avec son afficheur ST8002 et sa télécommande.

  Pour l’utilisation en mode vent, dire que le ST40 n’est pas assez précis est .... bon, ce sont des vendeurs d’électronique grand public .... Pour être vraiment très performant en mode vent, un pilote a besoin de bien d’autres capteurs que ce qui se fait en plaisance. Mais là on ne parle plus des mêmes budgets !
  Donc je suis persuadé qu’une girouette ST40 est toute à fait suffisante pour utiliser le pilote en mode vent, il suffira de jouer sur la sensibilité.

  Répondre à ce message

• Les nouveaux pilotes 2014 19 novembre 2014 12:13, par Jean S/Y Pfoumf

  Bonjour.

  J’envisage l’acquisition d’un pilote inboard Raymarine Evo en remplacement de mon ancien pilote de barre à roue à courroie.
  Je souhaiterai connaître les problèmes liés à l’installation du vérin linéaire électrique
  (fixation coque, liaison avec le secteur de barre, etc.).

  Merci à ceux qui ont réalisé eux-même la pose de leur retour d’expérience.

  Répondre à ce message

  • Les nouveaux pilotes 2014 19 novembre 2014 12:19, par yoruk         Ce message répond à ...

    Animateur

    Bonjour

    Je suis dessus, j’ai un pilote avec une unité de puissance à vérin linéaire (ST 6002) et je suis entrain de changer mon vénérable pupitre qui a rendu l’âme... Je pourrai faire une série de photo demain...
    D’emblée, la solution du pilote linéaire est très satisfaisante dans mon cas.

    Michel

    Répondre à ce message

  • Les nouveaux pilotes 2014 20 novembre 2014 09:39, par Nicodefreja         Ce message répond à ...

    Pour l’installation du vérin électrique, les problèmes sont plus liés à la configuration du bateau lui même.

    Pour donner un exemple, la configuration de mon bateau permet une installation de ce vérin très simple : fixation du vérin sur la cloison de la cabine arrière (dans le coqueron arrière, avec moultes renforts bois et inox) et fixation du capteur d’angle près du secteur.

    A l’inverse, j’ai participé à l’installation de ce vérin sur un Gibsea 37 (équivalent Gin Fizz) où là c’était une vraie galère, du fait de la configuration très basse du secteur de barre : il a fallu faire une stratification d’un support contre une varangue, et encore, je n’ai pas trouvée que l’installation était top.
    C’est le cas général des bateaux à cockpit central, où ce vérin électrique n’est pas du tout adapté, il vaut mieux installer une unité de puissance mécanique rotative.
    Mais dans le cas du Gibsea 37, le propriétaire était assez borné .....

    Donc en fait pour pouvoir donner des conseils d’installation, il faut savoir comment ce vérin va pouvoir être installé

    Répondre à ce message

    • Les nouveaux pilotes 2014 20 novembre 2014 10:32, par yoruk         Ce message répond à ...

      Animateur

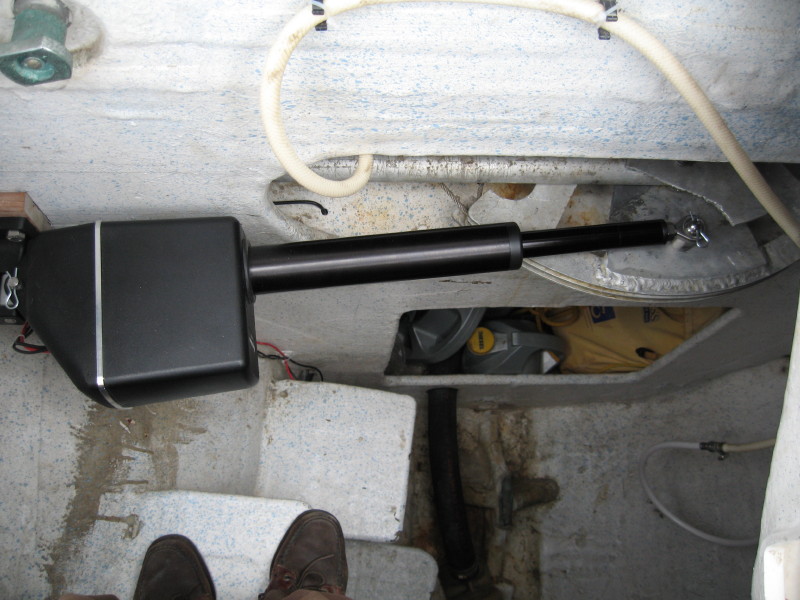

      Alors, les photos

      D’abord, sur ce post, le positionnement de l’unité de puissance, c’est un vérin électrique linéaire. Comme le dit Nicolas, c’est plutôt facile à installer dans mon cas

      • il est situé sous la marche de descente de jupe arrière, à l’intérieur du coffre AR à tribord
      • Fixé solidement au plafond, en toute proximité du calculateur. Le compas est lui très largement décalé, dans la cabine tribord, à l’abri de toute perturbation mécanique
      • Le bras du vérin s’articule sur un secteur fixé sur l’axe du safran, au travers de la cloison séparant le coffre arrière

      Fin de ce post et de ses photos, post suivant l’articulation du secteur de barre.



      Répondre à ce message

      • Les nouveaux pilotes 2014 20 novembre 2014 10:33, par yoruk         Ce message répond à ...

        Animateur

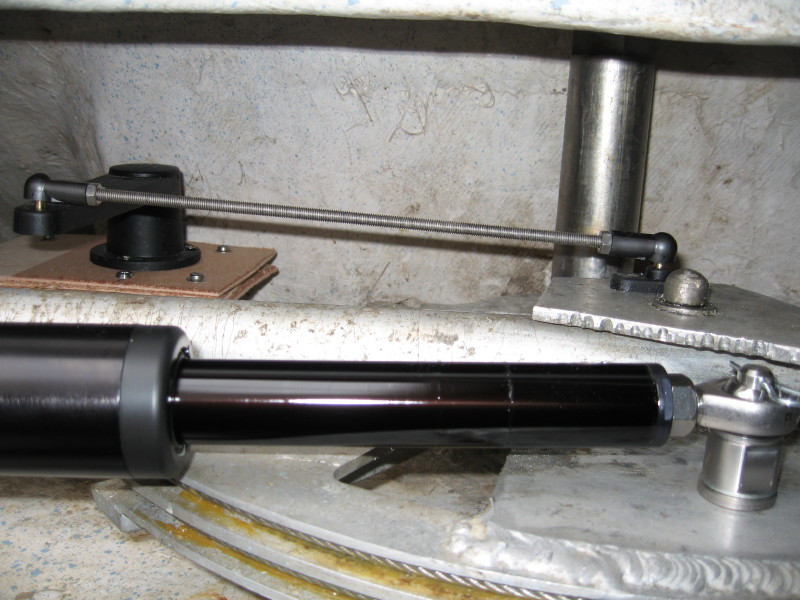

        Le secteur de barre

        Dans le coffre AR babord, directement sur la mèche du safran. Deux articulations

        • Celle du bras du vérin, traversant la cloison longitudinale du coffre AR
        • Juste au-dessus, celle de la barre à roue, commandée par des pignons et des tubes inox, sans drosses.
        • Juste à côté le testeur d’angle

        Michel



        Répondre à ce message

        • Les nouveaux pilotes 2014 20 novembre 2014 10:42, par yoruk         Ce message répond à ...

          Animateur

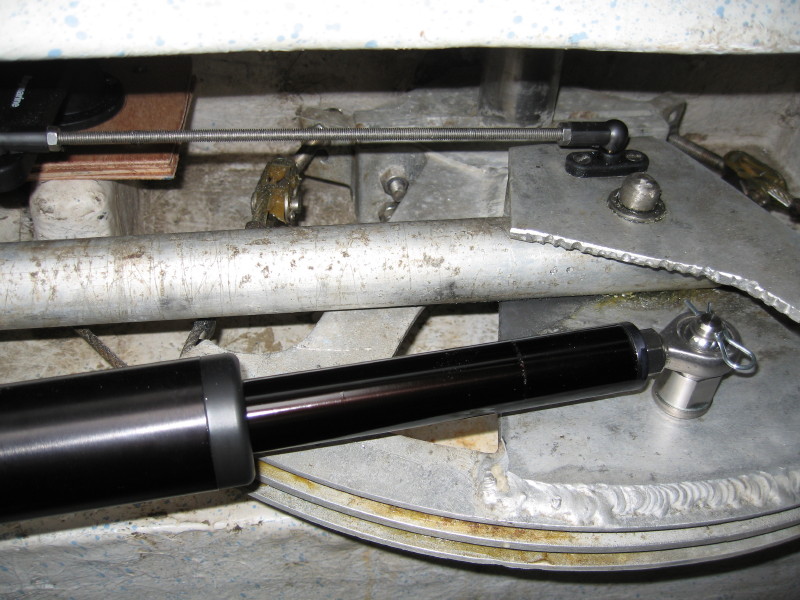

          Un peu plus de détail concernant les secteurs :

          Michel



          Répondre à ce message

          • Les nouveaux pilotes 2014 20 novembre 2014 11:05, par Nevermind         Ce message répond à ...

            Avec un peu plus de place !



            Répondre à ce message

            • Les nouveaux pilotes 2014 20 novembre 2014 11:06, par Nevermind         Ce message répond à ...

              la suite du vérin



              Répondre à ce message

              • Les nouveaux pilotes 2014 20 novembre 2014 11:07, par Nevermind         Ce message répond à ...

                vue de haut



                Répondre à ce message

              • Les nouveaux pilotes 2014 20 novembre 2014 11:12, par Nevermind         Ce message répond à ...

                vue de haut



                Répondre à ce message

• Les nouveaux pilotes 2014 21 novembre 2014 17:32, par Jean S/Y Pfoumf

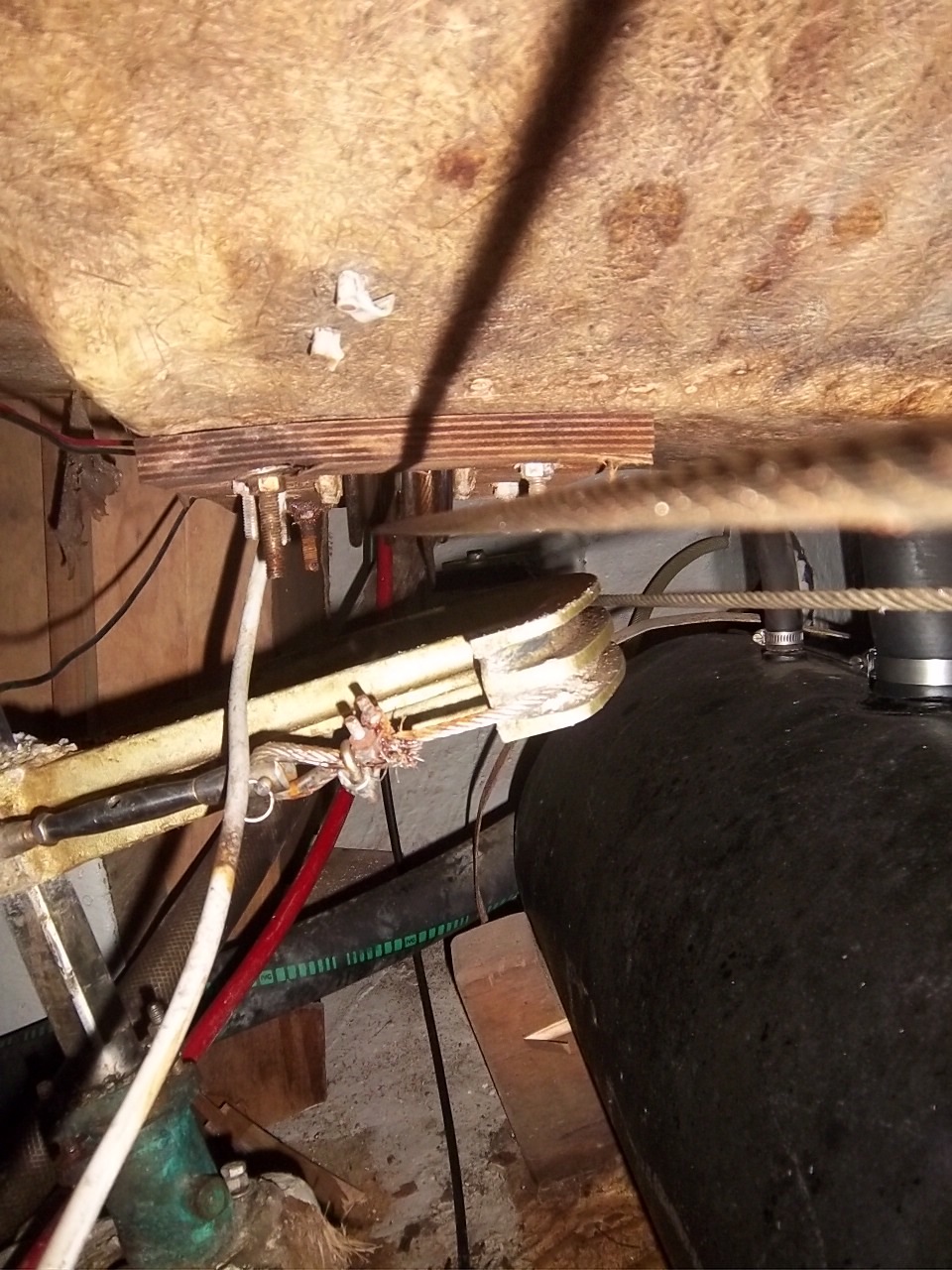

  Je n’ai pas beaucoup de place entre le secteur de barre et le dessous du cockpit. Je pourrais essayer de le descendre un peu si l’angle d’attaque des câbles le permet.
  D’autre part, il n’y a pas de cloison pour fixer le vérin.
  Je pense poser une traverse entre les 2 côtés du bateau, soit en bois soit en inox, pour supporter le vérin. Ce qui aura le mérite de supporter les efforts dans les 2 sens (poussée et traction).

  J’ai intérêt à bien réfléchir avant d’acheter la bête et toutes les suggestions seront plus que bienvenues.

  Jean



  Répondre à ce message

  • Les nouveaux pilotes 2014 21 novembre 2014 17:44, par yoruk         Ce message répond à ...

    Animateur

    Ta photo est elle prise dans l’axe du bateau ???
    Si tu as assez de longueur disponible depuis le lieu où tu as pris la photo ; la solution peut être celle de Nicolas : re-stratifier un socle au plafond... Le mien tient fixé au plafond...

    Je joins une photo ; pas fameuse ; mais si besoin je peux en reprendre une et relever des cotes....
    Michel



    Répondre à ce message

    • Les nouveaux pilotes 2014 21 novembre 2014 18:07, par Jean S/Y Pfoumf         Ce message répond à ...

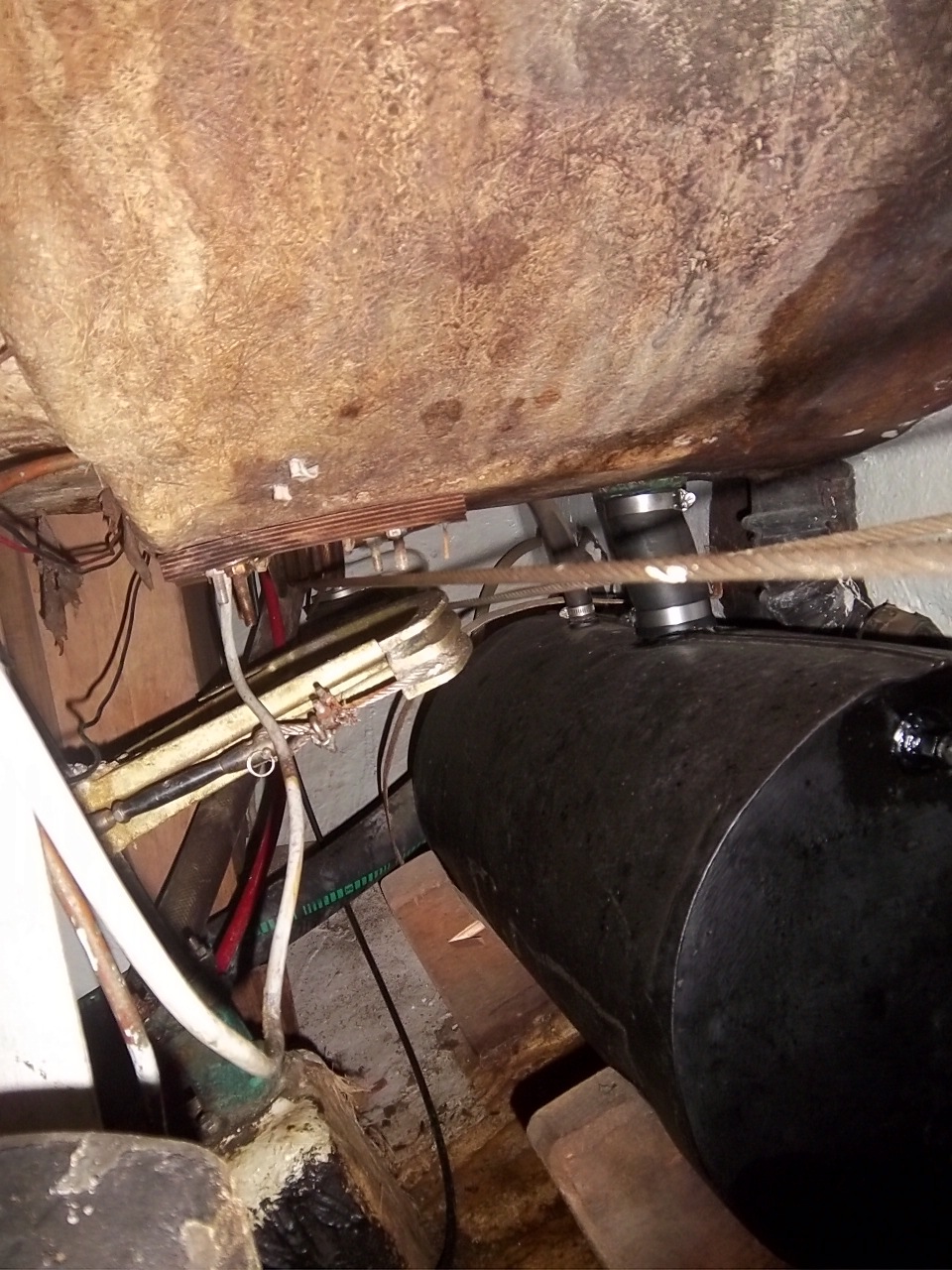

      non, la photo est prise depuis le côté babord ; le réservoir noir derrière l’axe de barre est en position transversale. L’axe du bateau est représenté par la ligne barre/gros tuyau sur le dessus du réservoir.
      Le fond du cockpit est très léger et rond (disons très incurvé).
      Mais l’idée est à étudier ; j’ai trouvé dans le manuel de Raymarine que l’on pouvait monter « the drive unit upside down ».

      Pas simple tout cela.



      Répondre à ce message

      • Les nouveaux pilotes 2014 21 novembre 2014 18:29, par yoruk         Ce message répond à ...

        Animateur

        Vu
        Il y a peut-être aussi une solution avec la mèche du safran. Sur une des photos, on voit qu’il reste de la place disponible pour fixer un secteur dédié au pilote, sous le secteur de barre existant. A partir de là il doit être possible de positionner le pilote transversalement

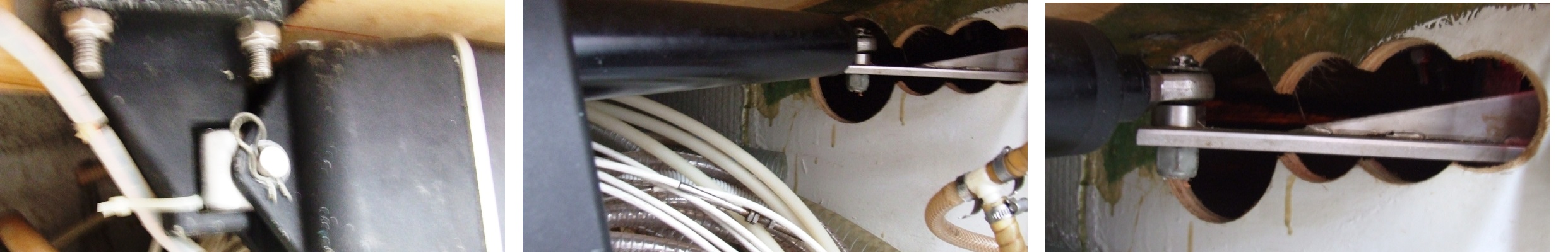

        Ci-dessous une photo (meilleure !!!) du détail de mon montage. Il y a deux secteurs un pour la barre à roue (au-dessus) et l’autre pour le bras du pilote (au-dessous), bloquées tous deux sur l’axe rond de la mèche et sur des clavettes (je l’ai entouré d’un cercle rouge).

        Ce serait une solution très élégante, mais ça passe par une refonte de la mèche existante, et un travail de pro…

        Michel



        Répondre à ce message

        • Les nouveaux pilotes 2014 21 novembre 2014 18:44, par Jean S/Y Pfoumf         Ce message répond à ...

          Effectivement un secteur spécifique pour le pilote. Bonne idée !
          Pas un problème pour le faire fabriquer ici (Banjul ou Dakar), il y a de bons tourneurs.
          Et de plus cela abaisserait le point de fixation et je pourrai stratifier le support de vérin sur la coque et sur le fond.
          je vais étudier cette solution en détail. Merci.

          Répondre à ce message

• Les nouveaux pilotes 2014 21 novembre 2014 19:57, par Nicodefreja

  Hum, non, non, honnêtement et personnellement, je ne suis pas très chaud (pas du tout même) sur les solutions de strat de support sur la coque : souvent vers l’arrière, la coque de nos bateaux est très mince (ce qui est normal). Dans le cas que je citais, la strat avait été reprise sur une varangue, ce qui est déjà mieux. Mais 300 à 600 kg de poussée en permanence uniquement sur la coque ....... Les cloisons, elles, sont souvent épaisses et costaud(es), et cela travaille dans le sens de la structure du bateau.

  Mais bon, des fois c’est vrai que c’est difficile. Il faut quand même trouver un endroit assez structurel du bateau.

  Sur les photos, on voit que la commande de barre est à drosse. Qu’y a t’il au bout de ces drosses ? S’il y a un mécanisme à chaine, quitte à rallonger la chaine, on peut envisager d’installer une unité mécanique rotative. C’est un système qui marche aussi très bien et largement éprouvé. On perd par contre l’avantage de pouvoir contrôler la barre avec le pilote en cas de rupture des drosses (c’est pour cela que j’aime bien les afficheurs avec molette de barre motorisée, plus besoin de barre de secours, inefficace dans la plupart des cas).

  Je pense qu’il faudrait envisager ces deux types d’installation, en fonction de la configuration du bateau, pour choisir la meilleure.

  Répondre à ce message

  • Les nouveaux pilotes 2014 22 novembre 2014 08:42, par Jean S/Y Pfoumf         Ce message répond à ...

    La coque est en sandwich balsa et l’épaisseur est la même partout.
    Il n’y a aucune cloison structurelle ni varangue dans cette zone.
    Les seuls renforts à cet endroit sont : sur le fond, le passage de l’axe de barre, sur les côtés la fixation des poulies de renvoi des drosses.
    C’est pourquoi j’envisageais la stratification sur le côté et sur le fond de la coque pour répartir les efforts. En fait poser une varangue en bois massif... suffisamment haute pour poser le vérin.
    Quant à modifier le système de barre (la chaîne), je crains que cela ne dépasse mes capacités techniques !

    Répondre à ce message

    • Les nouveaux pilotes 2014 23 novembre 2014 18:21, par yoruk         Ce message répond à ...

      Animateur

      En fait poser une varangue en bois massif... suffisamment haute pour poser le vérin.

      Pas si sûr...
      Je l’ai vécu en restructurant le support de mon guindeau. Dans un premier temps j’avais fait poser une semelle de bois, qui a fini par éclater sous la puissance des contraintes

      • J’avais résolu le problème un montant un sandwich avec du contre plaqué en âme, et de multiples couches de stratification époxy (mat et roving, alternativement), en terminant par des joints congé costaud...

      http://www.boutique-resine-epoxy.fr...
      http://www.westsystem.com/ss/

      Michel

      Répondre à ce message

      • Les nouveaux pilotes 2014 26 novembre 2014 08:48, par Jean S/Y Pfoumf         Ce message répond à ...

        la pièce de bois devrait mesurer environ : L 50cm h 30cm l 20cm, collée à l’époxy et stratifiée.
        Le montage devrait résister à une traction/poussée de 300kg ?
        En cas de besoin je peux poser une varangue sur toute la largeur du bateau.

        Répondre à ce message

        • Les nouveaux pilotes 2014 26 novembre 2014 09:16, par Négofol         Ce message répond à ...

          Animateur

          Attention au dimensionnement : considérer un effort de 300 kg n’est pas suffisant : c’est la force maximale que peut développer le vérin en fonctionnement : une force externe supérieure (choc sur safran par exemple) bloquera le vérin qui est irréversible (système vis-écrou) mais cette force sera retransmise aux fixations tant que le vérin ne sera pas détruit, donc l’effort sur les fixations peut-être beaucoup plus élevé.
          Raymarine en donne pas de valeur, mais on peut se baser sur les fixations recommandées, qui doivent être cohérentes :
          côté embase : 4 boulons inox de 10 mm
          côté secteur : un boulon de 13 mm
          En fonction des hypothèses de calcul, en cisaillement sur filetage, pour de l’inox A4 on est à près de 2 000 kg...

          Répondre à ce message

          • Les nouveaux pilotes 2014 26 novembre 2014 15:45, par Jean S/Y Pfoumf         Ce message répond à ...

            tout à fait d’accord :
             côté embase : tirefond inox de 10x80mm
             coté secteur : normalement fourni avec le vérin

            La varangue sera collée sur le fond et sur le côté de la coque, puis stratifiée par plusieurs couches de tissu. Si elle s’arrache, c’est que la coque sera venue avec...

            Répondre à ce message

• Les nouveaux pilotes 2014 22 novembre 2014 16:02, par Jean S/Y Pfoumf

  Répondre à ce message

  • Les nouveaux pilotes 2014 22 novembre 2014 16:25, par Nevermind         Ce message répond à ...

    Oui elle est fournie.
    jean Paul

    Répondre à ce message

    • Les nouveaux pilotes 2014 11 décembre 2014 16:44, par La Marie Pierre/0         Ce message répond à ...

      Bonjour
      Je vai vous communiquer mon expérience :
      Pilote avec transmission sur barre a roue par courroie ;cela marche tres bien je l ai utilisé sur un bateau de 50 pieds a dérive par mer tres forte,50 nds et j ai fait 6000 MN avec ce systeme
      et il y a une condition il faut monter un pilote puissant et je ne sais plus la marque du matériel
      et je ne suis pas certain qu il existe encore J ai utilisé ce montage sur un bateau de 36pieds de 9 tonnes avec quille longue ,le matériel provenait d un grand fabricant de pilote,l engin ne marche pas j ai revendu le materiel et j ai acheté un pilote a verrin electrique,le montage n’ est pas facile mais le résultat est au RdV Ne pas oublier de mettre le secteur de safran et le reste de l équipement a la masse ainsi que la meche
      cordialement La Marie Pierre

      Répondre à ce message

      • Les nouveaux pilotes 2014 11 décembre 2014 17:07, par Négofol         Ce message répond à ...

        Animateur

        Mettre le safran à la masse n’est pas toujours une bonne idée...

        http://www.plaisance-pratique.com/f...

        Répondre à ce message
