Annotations sur les cartes Version imprimable

Publié Novembre 2015, (màj Novembre 2015) par : armor22

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord

S'identifier pour s'abonner par mail

Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier

Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

17 Messages de forum

__________________________________________________________________________________________________________________

• Annotations sur les cartes - la puissance des POI (point of interest) 30 novembre 2015 18:00, par yoruk

  Animateur

  hormis bien sur, les noms des marques et des way points

  Bonjour

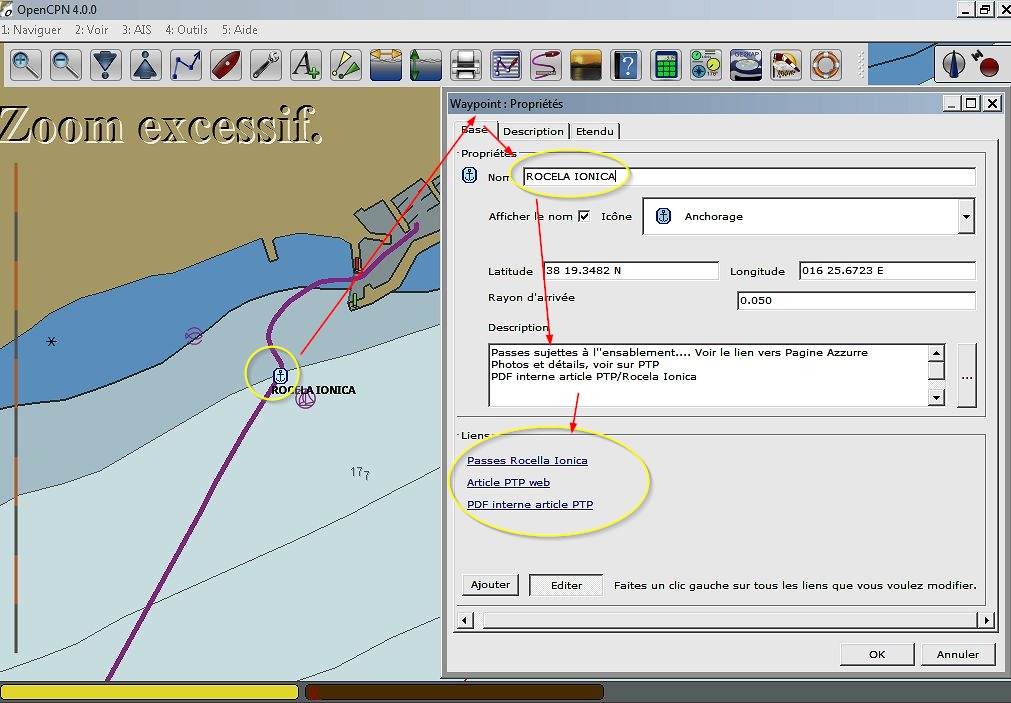

  Non, on ne peut pas annoter une carte sur OpenCPN, mais il existe une possibilité extrêmement puissante avec l’édition des marques ou WP. Je vous ai fait un petit exemple en copie d’écran ci jointe

  • Sur le WP Rocella Ionica j’ai pu éditer 3 liens et du texte
    • le texte c’est du Bla Bla, et vous pouvez écrire ce que vous voudrez, il sera enregistré sur votre disque dur et rappelé automatiquement à chaque fois que vous demanderez les propriété de ce WP
    • Mais aussi des liens, soit vers Internet, soit vers un fichier qui s’archivera sur votre disque dur
      • Deux liens, ici, vers Internet : un vers le site de documentation maritime italien Pagine Azzurre, et l’autre vers PTP et l’article traitant de la marina à la quelle se raportte le WP
      • Et, beaucoup plus intéressant un lien interne (votre DD) pointant un PDF de l’article PTP sur cette marina..

  C’est la puissance des POI’s, elle est pour le moment complètement ignorée, et pourtant porteuse d’immense progrès potentiels...

  En fait, en jouant sur la nature des logo des WP, vous pouvez annoter votre cartographie de façon précise et ... porteuse... ces POI’s peuvent s’échanger quel que soit le programme de nav (c’est vrai pour OpenCPN et ScanNav, et logiquement tous les programme lisant les fichiers .GPX)

  Cordialement
  Michel



  Répondre à ce message

• Annotations sur les cartes 30 novembre 2015 18:24, par Tiersp

  Bonjour,
  Il y a un plugin pour faire cela, mais il en est encore en version béta.
  Voir ce lien
  http://www.cruisersforum.com/forums...
  C’est en anglais !
  Cordialement
  Patrick

  Répondre à ce message

  • Annotations sur les cartes 30 novembre 2015 18:38, par yoruk         Ce message répond à ...

    Animateur

    Merci Patrick

    le lien mène au menu général de CruisersForum. Or il y a des centaines d’articles. Je n’ai pas pu trouver celui traitant spécifiquement du problème soulevé sur ce fil...

    Merci d’avance
    Cordialement

    Michel

    Répondre à ce message

    • Annotations sur les cartes 30 novembre 2015 18:40, par yoruk         Ce message répond à ...

      Animateur

      Correctif à mon précédent post...

      Si cette fois ci j’accède au lien directement... les mystères du web !!

      Michel

      Répondre à ce message

• Annotations sur les cartes - en annexe : souvent ignoré, l’impression PDF des articles 30 novembre 2015 18:25, par yoruk

  Animateur

  l’impression PDF des articles

  J’en profite pour rappeler la puissance de l’option d’impression sur PTP. Ci joint un PDF de l’article sur les ports et mouillages consacré à Rocella Ionica

  • Facile à réaliser en un clic sur l’option “Version imprimable”
  • Facile à stocker sur son disque dur, mais aussi sur une clé USB
  • Facile à lire

  Cordialement
  Michel



  Répondre à ce message

• Annotations sur les cartes 30 novembre 2015 19:20, par armor22

  Merci Michel pour ces réponses précises et rapides
  Merci également à Patrick, mais j’ai beaucoup de mal avec la langue de SHAKESPEARE
  Cordialement
  Christian

  Répondre à ce message

• Annotations sur les cartes 1er décembre 2015 06:19, par armor22

  Bonjour
  Je voudrai aussi pouvoir ajouter des icons dans le répertoire des marques, je les trouve bien sous la racine/images mais je ne suis pas sur de la finalité, si je les mets à cet endroit.

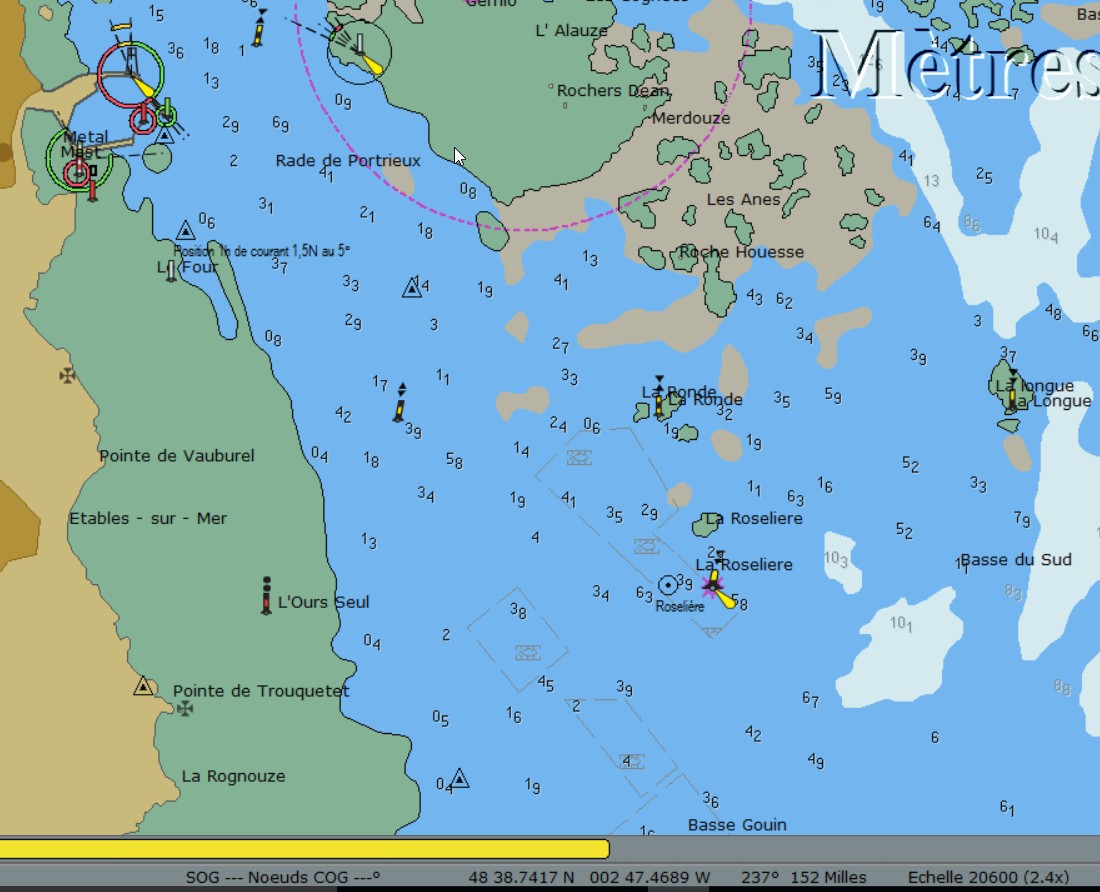

  A noter la différence sur les CM93, du positionnement de la cardinale Sud la Roseliére.
  Je voudrai rectifier et insérer un nouvel icon cardinale sud en png.



  Répondre à ce message

  • Annotations sur les cartes 1er décembre 2015 11:47, par yoruk         Ce message répond à ...

    Animateur

    Bonjour

    Pas facile de fabriquer soi même ses propres icônes. Pytheas54 a fait un excellent dossier sur le sujet sur H&O

    • http://www.hisse-et-oh.com/forums/e...

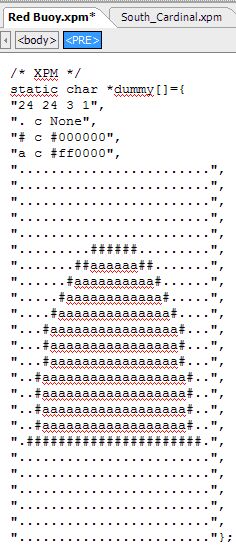

      Perso, je ne m’y risquerai pas. D’emblée, ce ne sont pas des format JPG ou PNG, mais de petit programmes écrits au format XPM (je vous ai fait une copie d’écran ci dessous).
      Par aileurs, ce que vous voyez sur le dossier « ./image », Ne sont pas des icônes mais des copies au format PNG de toutes les images traitées pour affichage, par le programme OpenCPN.
      Les icône spécifiques des marque et WP se trouvent ailleurs. Par default et pour Windows 7, on les trouve dans un répertoire spécifique (ce qui les sauvegarde si l’on écrase accidentellement OpenCPN)
      C :\ProgramData\opencpn\UserIcons\Surveyors UserIcons\Anchor_Rdot_Black.xpm

    Vous avez de nombreuses solutions d’icônes pré écrites à ce lien

    • http://opencpn.org/ocpn/user_icons

    Il faudra les técharger, et les décompresser sous le répertoire C :\ProgramData\opencpn\UserIcons\« vos icônes téléchargées »

    Bon courage
    Michel



    Répondre à ce message

• Annotations sur les cartes 1er décembre 2015 14:06, par Nevermind

  Bonjour,
  allez en voilà d’autres pour noël.

  Dossier à rajouter dans le dossier racine opencpn.

  Jean Paul



  Répondre à ce message

• Annotations sur les cartes 1er décembre 2015 14:16, par Nevermind

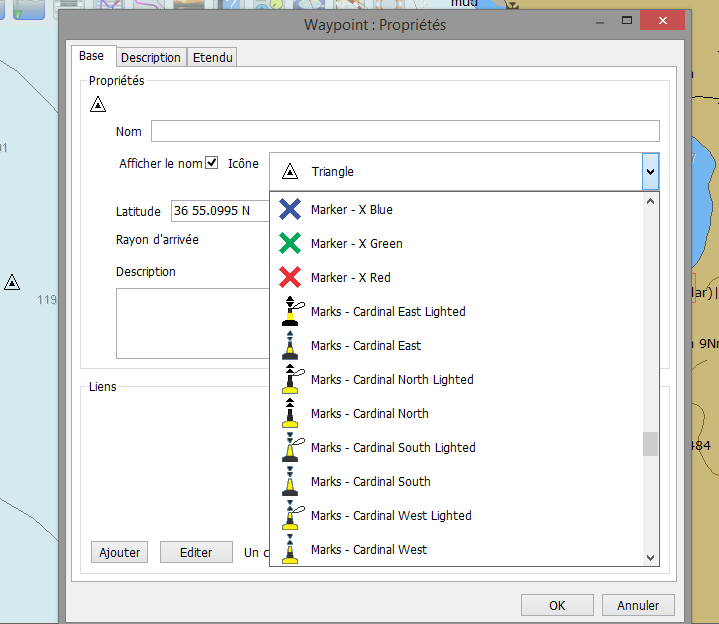

  Ce qu’on peut trouver



  Répondre à ce message

• Annotations sur les cartes 1er décembre 2015 14:55, par armor22

  Bonjour
  Merci à vous, c’est exactement ce que je cherche

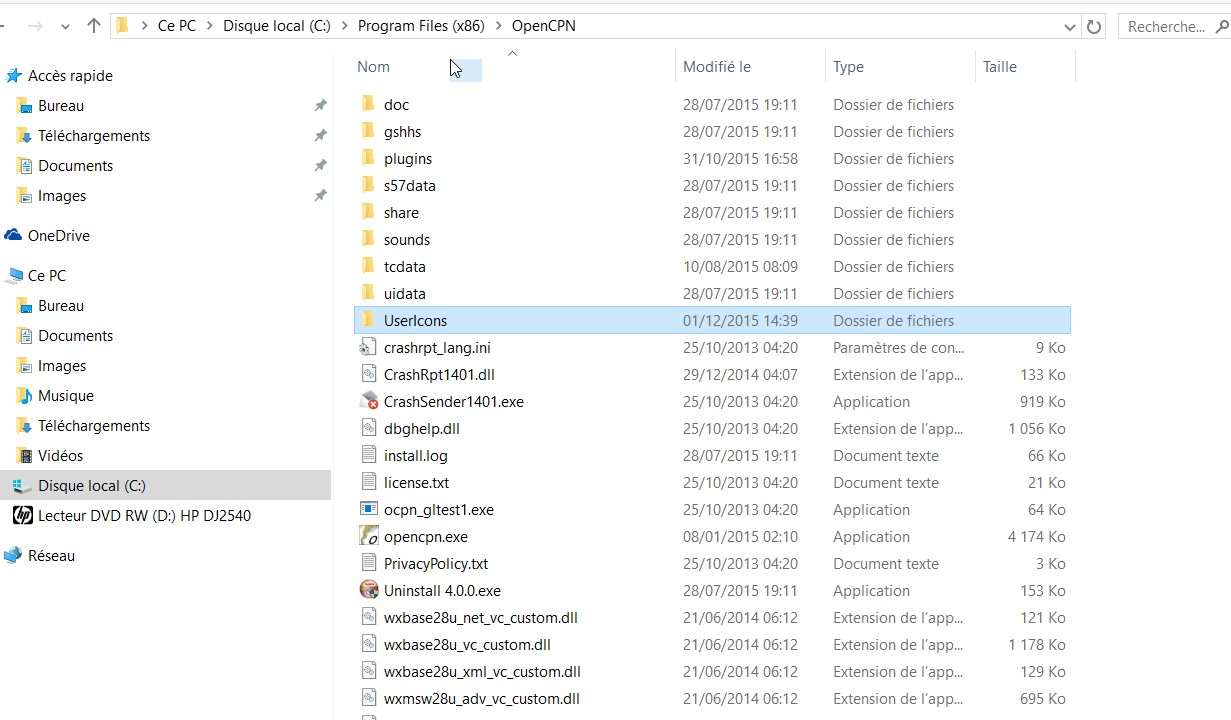

  J’ai donc dézippé le fichier de Jean Paul et placé le userlcons sous la racine de OCPN, mais je ne trouve pas mes petits ; j’ai du manquer quelque une étape
  Une idée peut être
  Merci



  Répondre à ce message

• Annotations sur les cartes 1er décembre 2015 15:08, par Nevermind

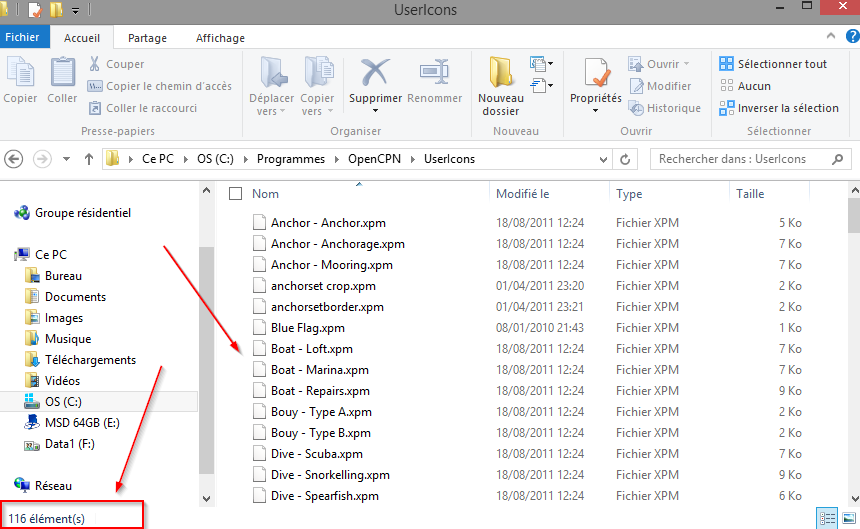

  Vous devez avoir 116 éléments , voir photo



  Répondre à ce message

• Annotations sur les cartes 1er décembre 2015 15:16, par Nevermind

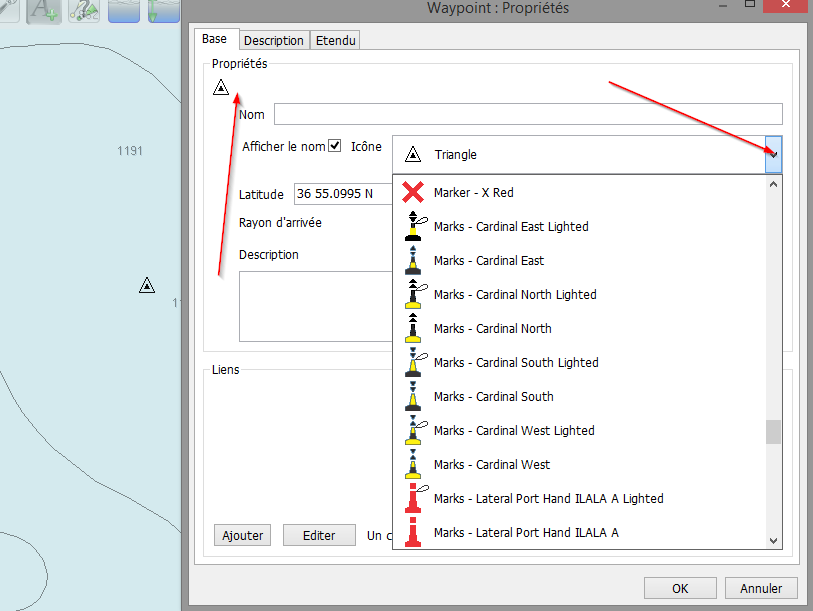

  ensuite dans opencpn :

   marque créer ici
   propriétés
   menu déroulant à droite voir photo



  Répondre à ce message

• Annotations sur les cartes 1er décembre 2015 15:39, par armor22

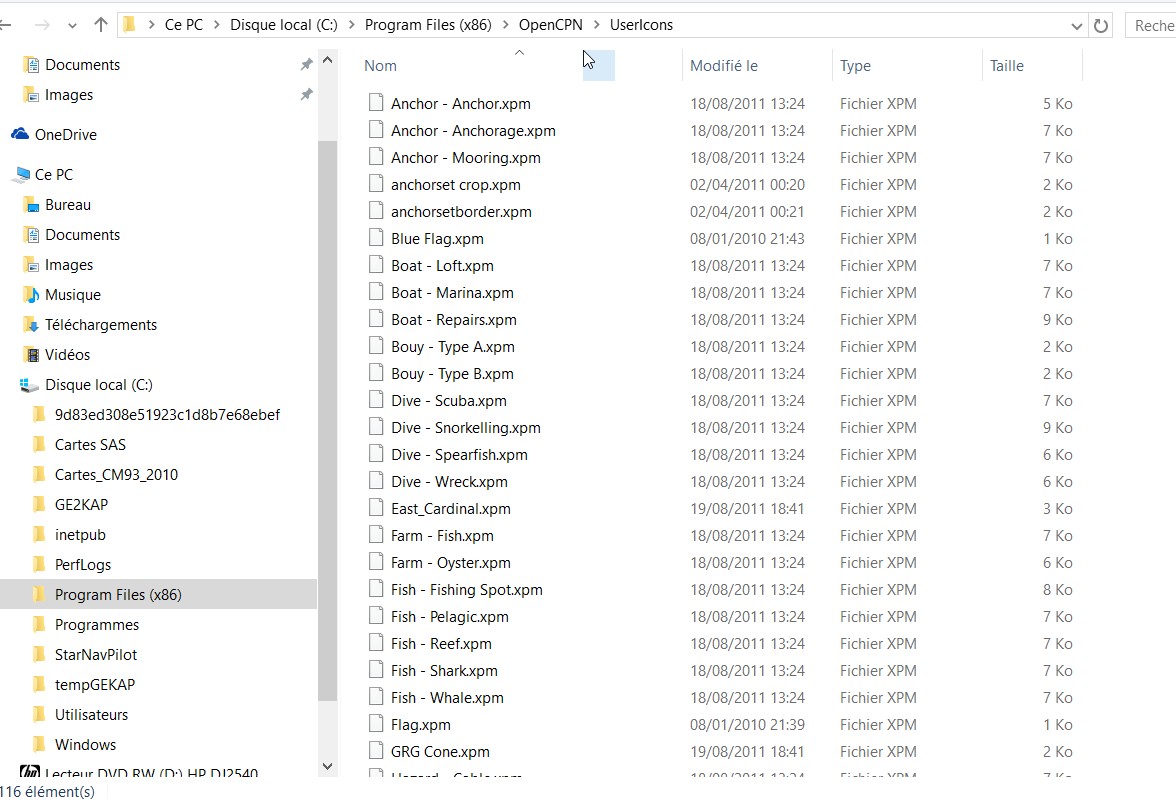

  Effectivement j’ai bien 116 éléments, mais je n’ai pas ces propositions dans la fenêtre propriété , je n’ai que les 20
  d’origine
  Mystère



  Répondre à ce message

• Annotations sur les cartes 1er décembre 2015 16:10, par Nevermind

  Mettez le dossier dans « programme , dans le dossier opencpn que vous utilisez, si vous avez plusieurs versions » et non dans programme files.

  ça va marcher !

  Jean Paul

  Répondre à ce message

• Annotations sur les cartes 1er décembre 2015 16:54, par armor22

  Bon j’ai pris mon PC de NAV, j’ai trouvé un répertoire OPEN C :\programdata,(en plus de program files)j’ai installé Userlcons, tout OK
  Sur l’ordi de bureau ; seulement Program Files pourtant tous ceux sous window10
  Les mystères de l’informatique sans doute, mais le principal fonctionne
  Merci Jean Paul
  Cordialement
  Christian

  Répondre à ce message

  • Annotations sur les cartes 1er décembre 2015 16:59, par yoruk         Ce message répond à ...

    Animateur

    Sous W7 c’est celà

    C :\ProgramData\opencpn\UserIcons\« vos icônes téléchargées »

    Je pense qu’il doit en être de même sous W10

    Michel
