VFkaps plugin de cartographieVersion imprimable de cet article Version imprimable

Publié Mai 2021, (màj Mai 2021) par : yoruk

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier

Mots-clés secondaires: cartographie , mouillage , logiciels Cet article étant géolocalisé localement, validez OK ci-dessous convient.

VFkaps, plugin cartographique

Plugin dédié à OpenCPN v5.x, il prend tout son intérêt couplé avec l’option de double fenêtrage, permettant l’affichage conjoint d’une carte officielle et d’une vue satellite complétant les détails. [1]. Mais aussi, corrigeant un trait de côte, dans une zone exotique, mal cartographiée. [2]

JPEG - 200.2 ko

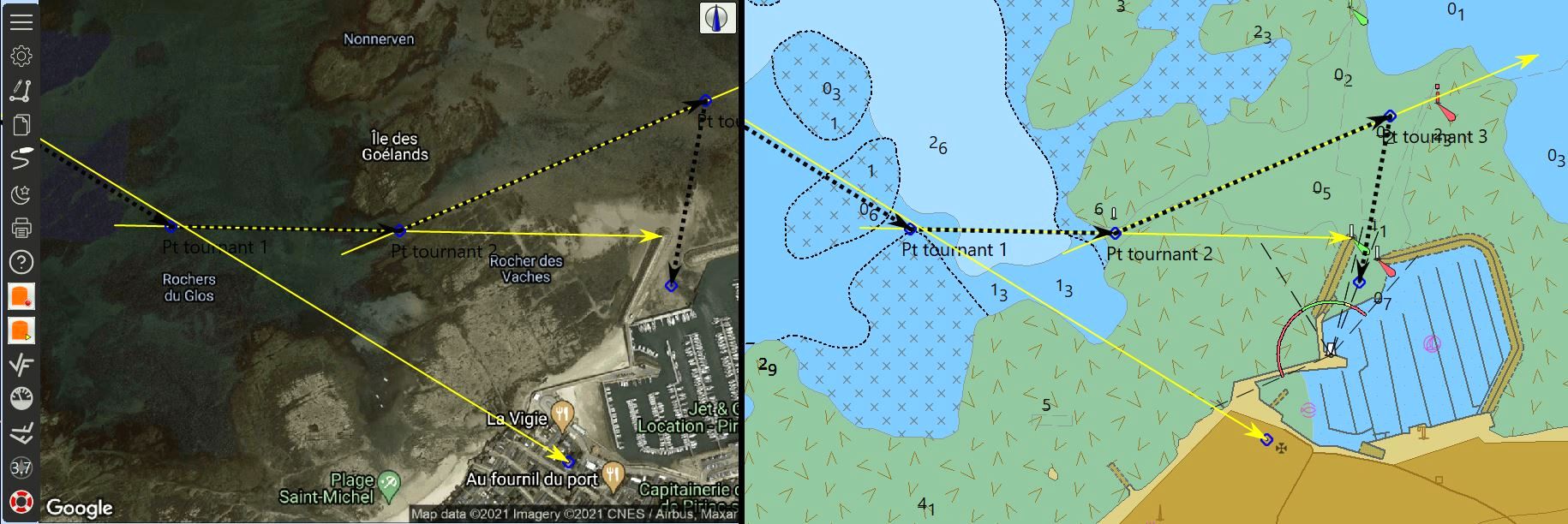

Alignements complémentaires d’une zone SHOM
JPEG - 131 ko

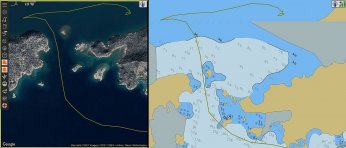

Correction d’un trait de côte en zone exotique...

Pré requis :

Aides :

Référencement :
L’inscription au site est gratuite.

  • Elle vous offre un téléchargement gratuit de cinq cartes. https://www.venturefarther.com/prof...
  • Pour obtenir une augmentation de votre crédit, deux options :
    • obtenir des crédits en échangeant des informations avec la communauté : traces, WP, relevés bathymétriques, etc... [3]
    • Si l’on souhaite bénéficier de la remarquable qualité du concept de cartographie satellite, on peut opter pour un crédit sans limite en payant un abonnement de 20$/an, permettant d’obtenir une clé API à installer dans le module “préférences” du plugin.

Tutoriel simplifié :

JPEG - 20.3 ko
JPEG - 122.3 ko
  • suivre les instruction du module de chargement des plugins
    • Options => Compléments =>mettre à jour le catalogue de plugins
    • Activer le plugin VF => importer le plugin => appliquer => valider par « OK »

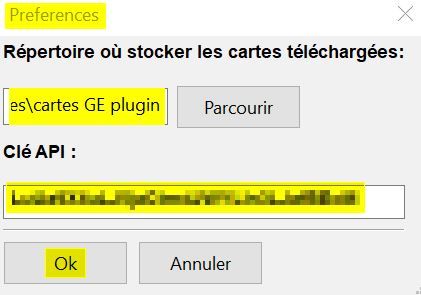

  • gérer les préférences : deux options
    • indiquer le répertoire où seront stockées les cartes
    • renseigner la fenêtre de la “clé API” qui aura été fournie lors du paiement de l’adhésion


Mise en œuvre :

  • Simple :
    • cliquer l’icône du plugin dans la barre de commandes

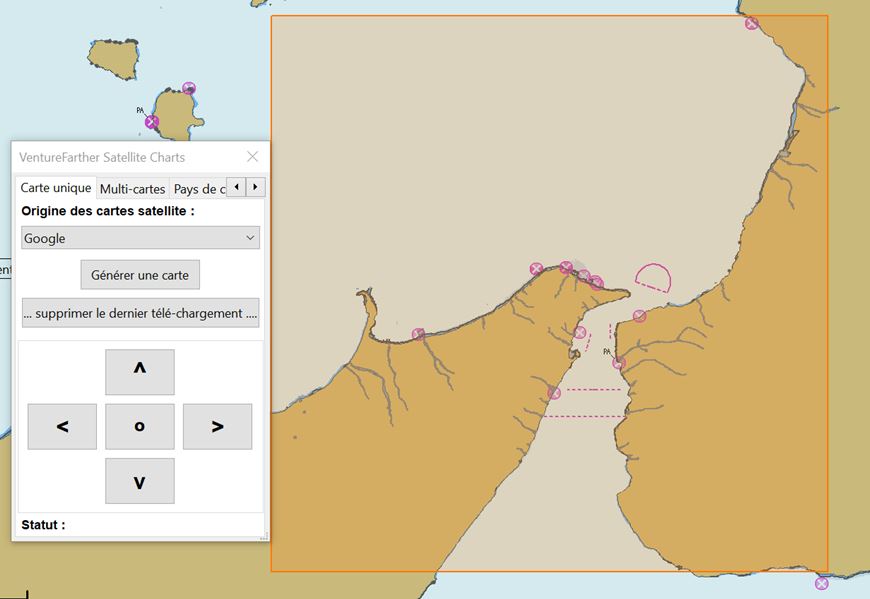

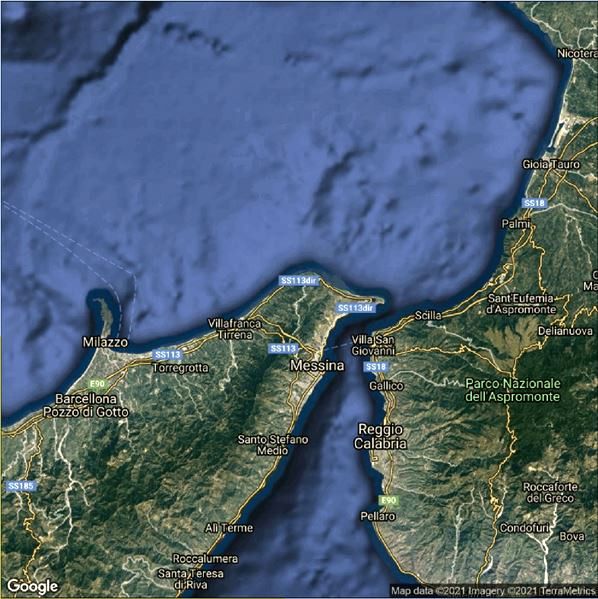

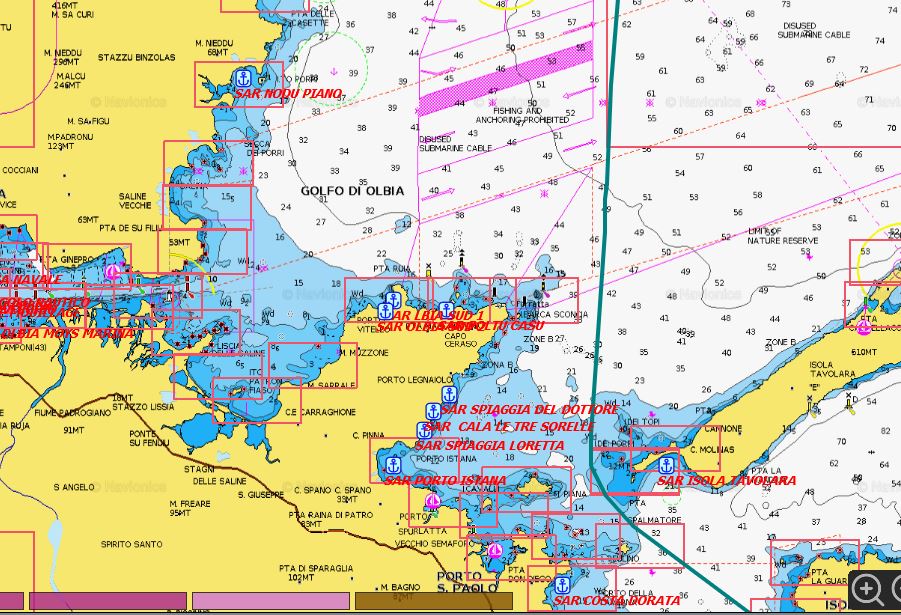

    • Choisir le type d’affichage : une zone ou une plage de 9 zones
    • Positionner la plage apparaissant en surbrillance sur la carte
    • choisir un support satellite (Bing ou Google)
    • valider par « générer une carte »
  • et puis c’est tout, votre carte sera générée en quelques centièmes de seconde !!!

Mise en page par multifenêtrage OpenCPN

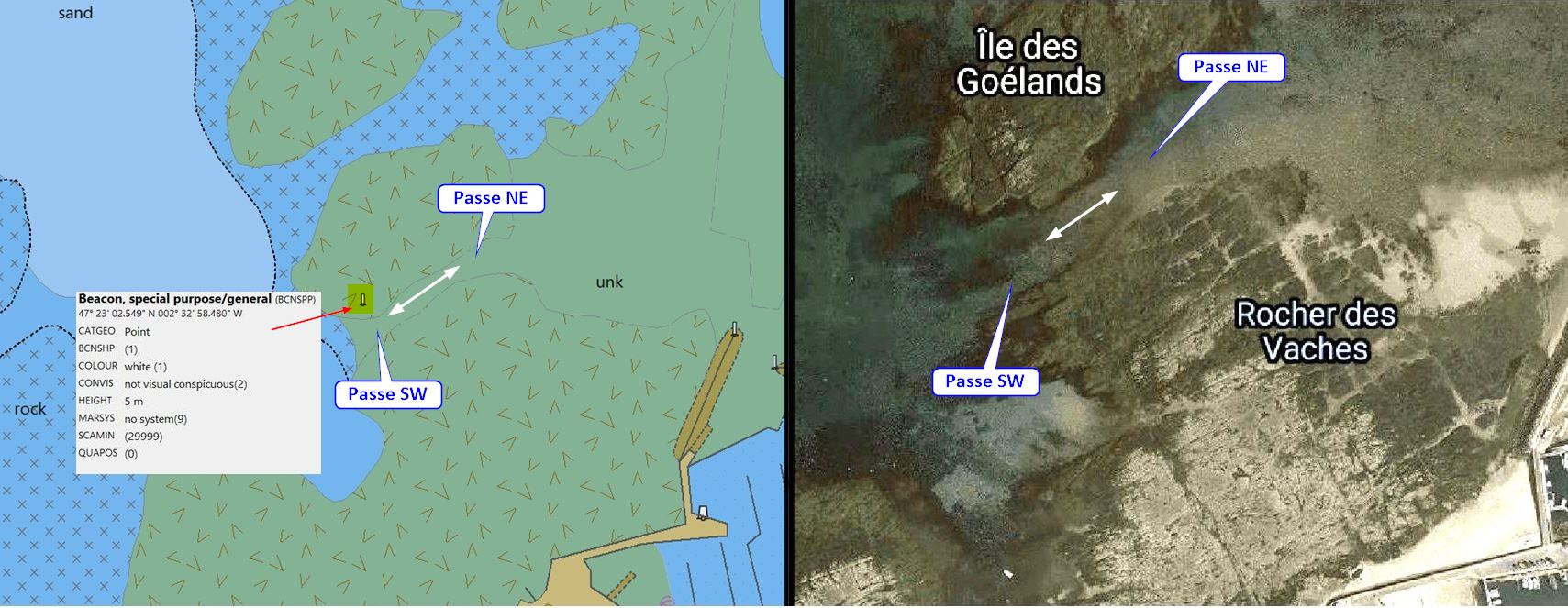

C’est cette option qui donne toute sa valeur au plugin VFkaps. En paramétrant deux fenêtres, on peut faire apparaitre, soit une carte officielle S57, dont on souhaite préciser certains détails mal définis, ce qui est la cas de la carte SHOM 571360.000 sur le plateau de Piriac, où la perche signalant la passe dite du « Goéland », ne montre pas clairement son orientation, soit toute autre carte lisible par OpenCPN.
On peut alors affiner la recherche avec une vue satellite jointe sur la deuxième partition de l’écran. démo :


[1] ici une vue de la passe du Goéland, sur le plateau de Piriac, en appui à une carte SHOM

[2] ici, les passes du lagon d’Uçagiz dans Kekova Road en Turquie

[3] toute la philosophie du groupe est basé sur des échanges communautaires, ce qui a ses limites...

UP


Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

6 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • 23 février 18:07, par RALAKASKET écrire     UP  image

    Bonjour Yoruk,
    Depuis l’installation aujourd’hui sur mon PC de la nouvelle version 5.6.0 d’OCPN, je ne peux plus afficher la carte CM93 (de 2018). Que faire ? Les cartes .kap et mbtiles s’affichent normalement. Alors, je ne comprend pas !
    Je suis preneur de conseils et d’explications pour l’utilisation de VFkaps par la même occasion.

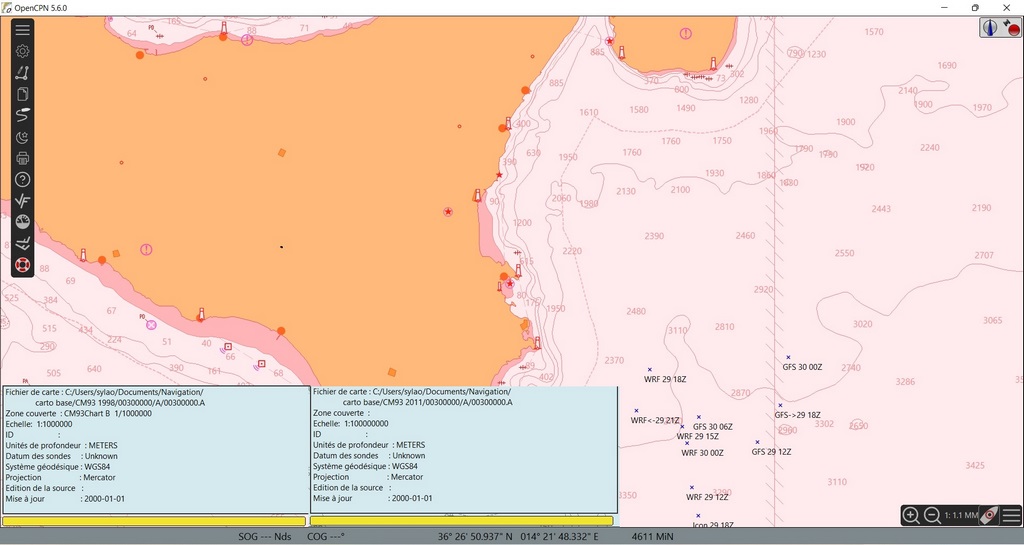

    En photo jointe, exemple de ce que je vois avec la CM93

    JPEG

    Répondre à ce message

  • 23 février 18:11, par RALAKASKET écrire     UP  image

    ce que je vois avec une mbtiles

    JPEG

    Répondre à ce message

  • 24 février 08:53, par yoruk écrire     UP Animateur

    Mes réglages fonctionnant sous W11 et OpenCPN 5.6.0


    Pour cet exemple, deux modèles CM93 : la version 1998 et 2011

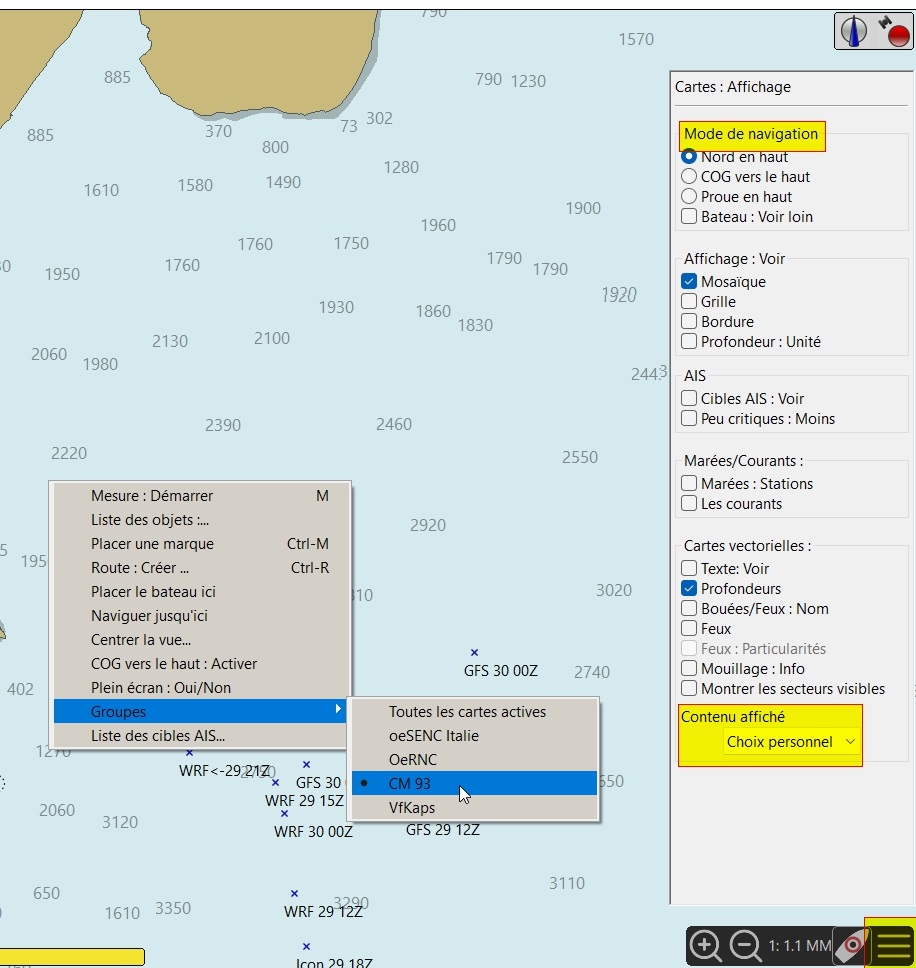

    Paramétrage du mode d’affichage :

    En mode plein écran

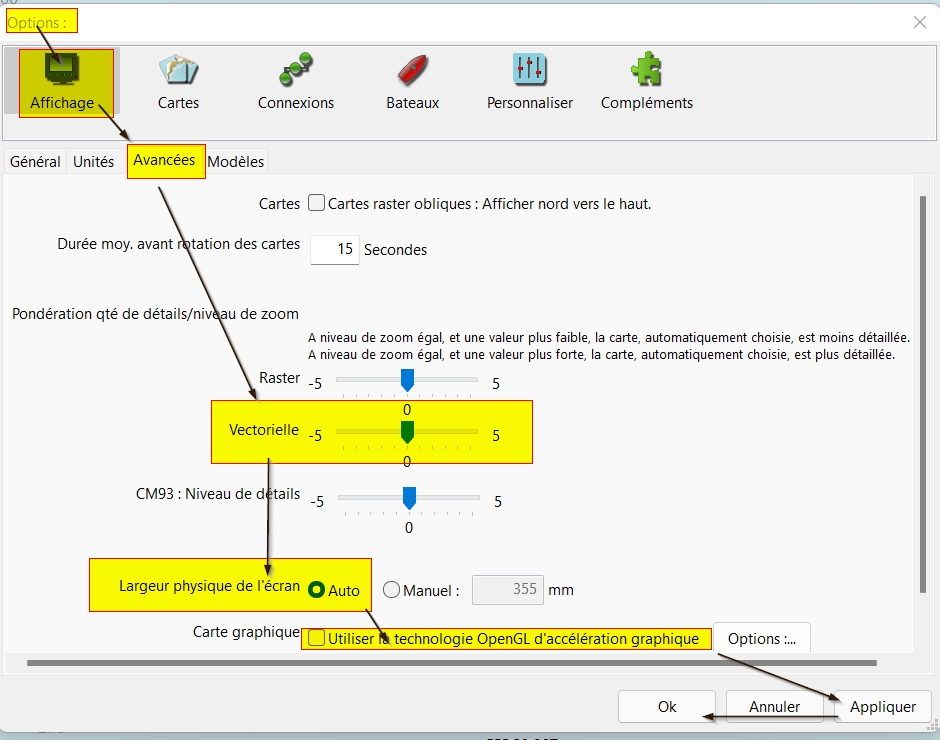

    Paramétrage des Options d’affichage

    Vectorielles : pondération des quantité de détail à zéro
    Largeur physique de l’écran : automatique
    Sans technologie OpenGL

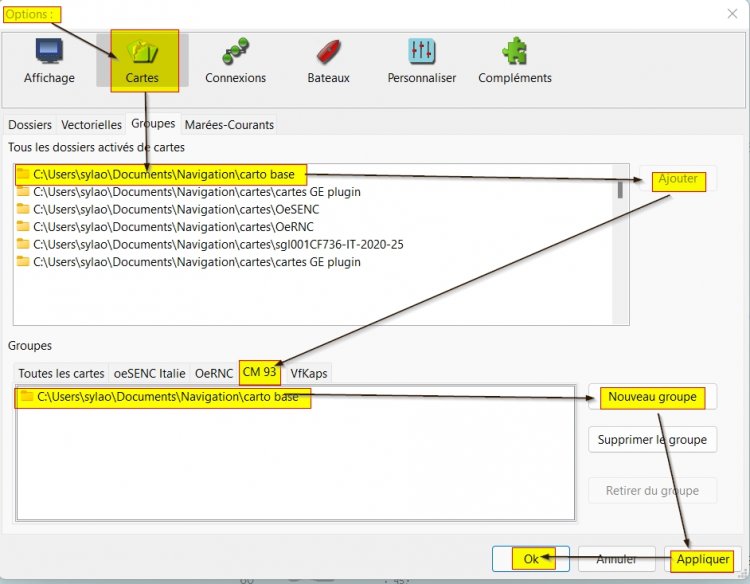

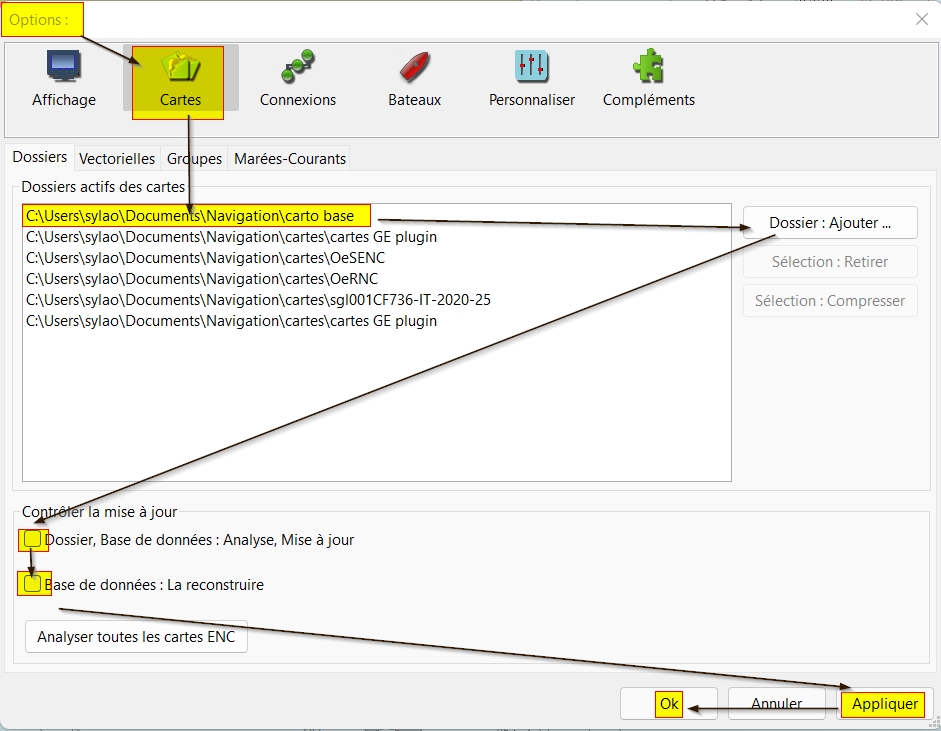

    Paramétrage des Options d’arborescence


    Détail de l’arborescence « Carto base »


    détail de l’organisation des groupes :

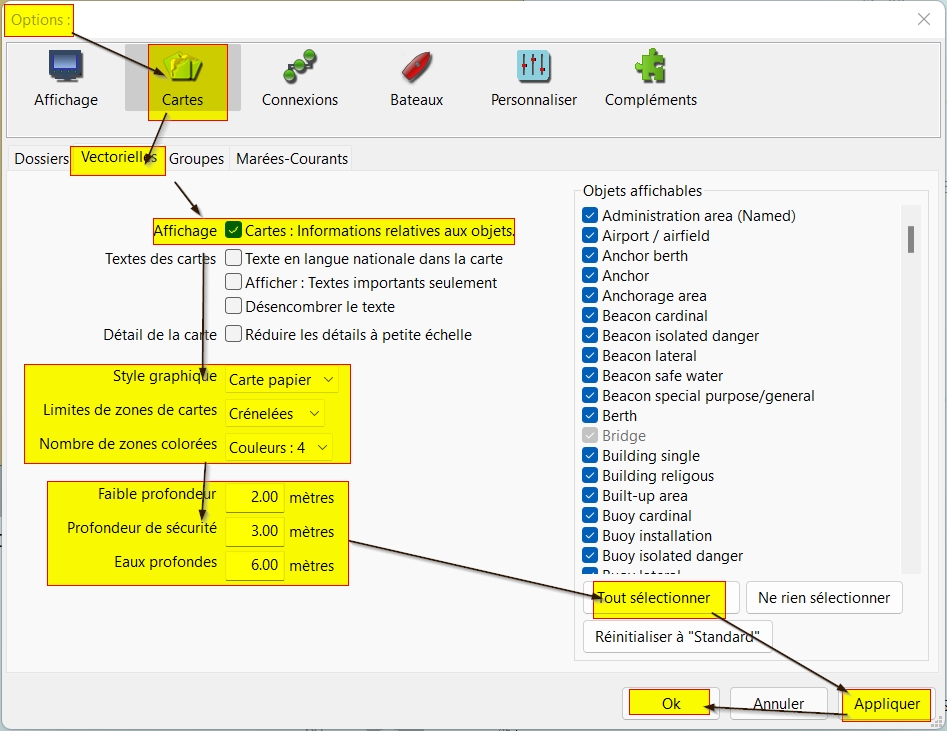

    Paramétrage des Options d’affichage des cartes vectorielles


    Répondre à ce message

    • Super, mille merci(s)

      La coche de la case « mosaïque » dans l’option affichage des cartes a remis les choses en ordre en ce qui concerne l’affichage de la CM93.
      Pour le reste, c’est un peu une organisation « personnelle » de la bibliothèque des cartes en fonction des habitudes et préférences de chacun. (affichage de ce que l’on souhaite voir dans les « vectorielles », gestion de la bibliothèque et des groupes de cartes <<<=== je ne maîtrise pas bien).
      Le principal pour moi était de retrouver la possibilité d’afficher la CM93.

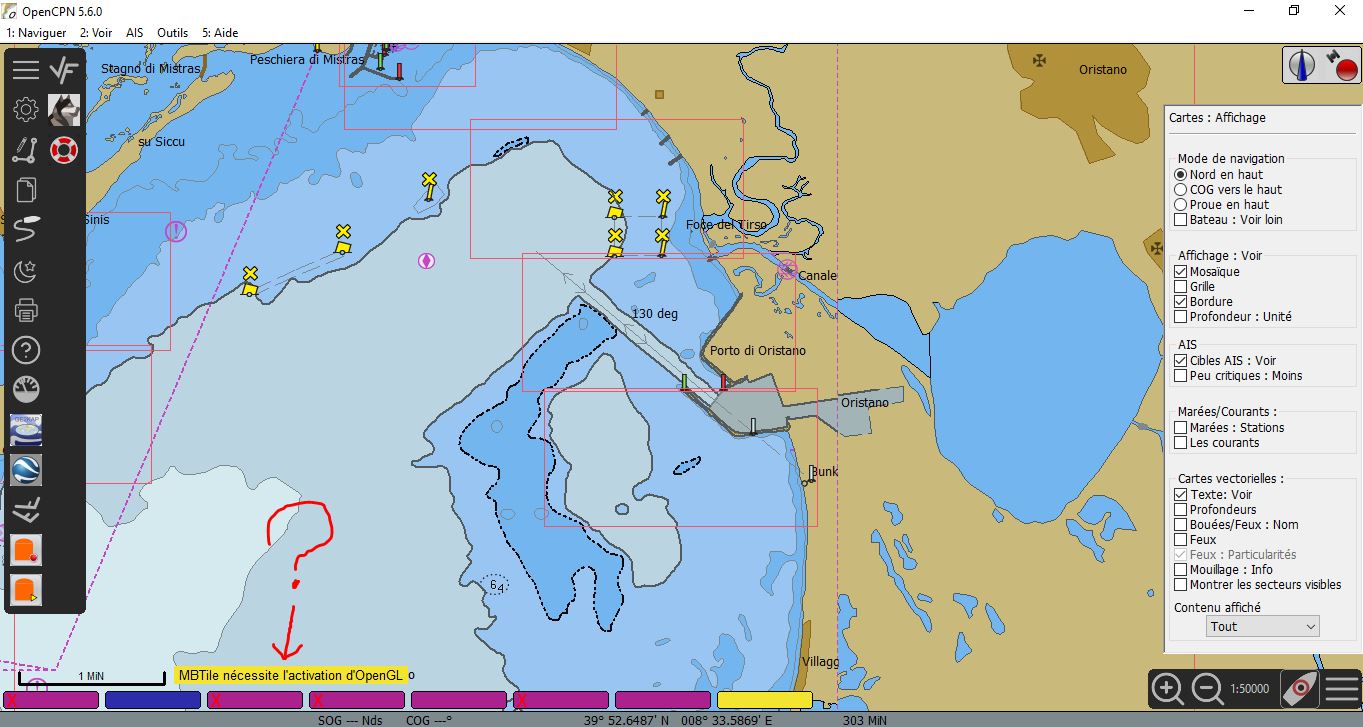

      Encore une question quand même sur ce message en bas de l’affichage « MBtiles nécessite l’activation d’OpenGL ». J’avais pas ça avant et je peux afficher toutes mes cartes, donc je suppose que Open GL est activé sur ma machine.

      Il est possible et même probable que je revienne vers vous quand j’aurai avancé un peu sur VFkaps, d’ailleurs, à ce sujet, je me suis inscrit, j’ai 15 crédits mais je n’ai jamais reçu de lien par mail pour activer mon compte et je n’ai pas non plus le code qui me permet d’utiliser mes crédits pour faire des tests. ???
      A suivre donc et merci encore.

      JPEG

      Répondre à ce message
