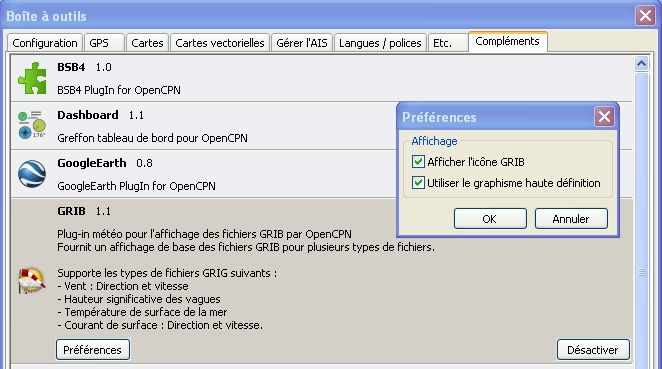

Activation du plugin Le module (ou plugin en anglais), GRIB est pré installé par le setup OpenCPN. Il ne nécessite qu’une manipulation depuis la barre des menus d’OpenCPN Dans l’onglet ‘’Compléments’’ de la boite à outil, cliquer sur le logo GRIB Une fenêtre s’élargit, cliquer sur ‘’préférences’’ Valider ‘’Afficher l’icône GRIB’’ Valider ‘’Utiliser le graphisme Haute définition’’ Validez ces option par ‘’OK’’ Activer ou désactiver le plugin GRIB, par la touche dédiée, en bas à droite de la fenêtre. Elle fonctionne en interrupteur ON/OFF. Activé, le logo s’inscrit dans la barre des menus.

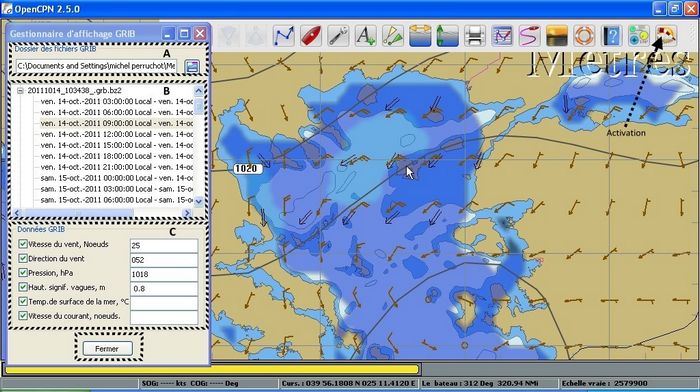

Gestionnaire d’affichage des GRIB Cliquer sur le logo Grib (indiqué ici par une flèche), ouvre la fenêtre d’affichage des Grib 3 zones Zone A : recherche du chemin du répertoire de stockage des fichiers Grib Zone B : affichage des fichiers Grib archivé. C’est un menu déroulant, il faut choisir le nom d’enregistrement du fichier à afficher. Puis charger une date de prévision. En ouvrir une autre, pour afficher une autre date ou heure… Zone C : affichage en clair des données Grib correspondant à la position du curseur sur la carte : Vitesse du vent en nœuds Direction du vent Pression atmosphérique en hpa Hauteur significative des vagues en mètres (seulement si l’option FNMOC a été activée dans zyGrib lors du chargement des fichiers Gribs (là lien vers zyGrib) En bas une fenêtre ‘’Fermer’’ signifiant…. Fermer (si, si…) éteint l’affichage, et retourne en mode carte normal Ndlr : il existe un risque que la fenêtre d’affichage des grib soit masquée par la barre des menus de Windows. Dans ce cas rien n’apparaît à l’écran. Déplacer la barre des menus Windows ; règle le problème.
Option affichage des vagues Outre l’affichage en clair des hauteurs de vagues dans la fenêtre d’affichage, des marqueurs d’indication de direction des trains de vague icône s’inscrivent à coté des barbules du vent.

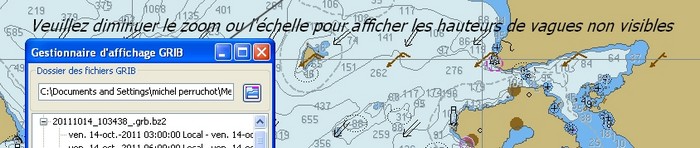

L’affichage de l’option ‘’Vagues » peut poser des problèmes, en l’état actuel du logiciel (oct 2011)

Les limites du plugin GRIB
Délivrant des informations succinctes et sommaires, son utilisation trouvera de l’intérêt au titre de d’aide mémoire en navigation, évitant de rouvrir l’interface zyGrib beaucoup plus complète
D’autre part l’imprécision fondamentale des Gribs, n’indiquant que les vents synoptiques,wikipedia vent synoptique , rend délicate leur exploitation, sur OpenCPN
Or, l’affinement de ces informations est possible depuis l’interface zyGrib, et de toute façon il est nécessaire de télécharger des fichiers GRIB pour les exploiter sous OpenCPN

Définition d’un GRIB
Pour simplifier, on va dire que le Grib est le format de fichier qui est utilisé par les instituts pour transporter les données servant à faire les prévisions météorologiques. Ces données sont la base de toutes les prévisions que l’on trouve quotidiennement sur différents supports. Aujourd’hui on peut facilement les récupérer avec une connexion internet. http://www.banik.org/pratique/dossi...

Télécharger des fichiers GRIB
En fonction des possibilités de connexion

• Par Internet
  • Chez soi, ou sur le bateau relié filaire, par un opérateur télécom.
  • Sur le bateau en liaison Wifi, si l’on se trouve à bonne portée
  • Sur le bateau par une clé 3G, si l’on se trouve à bonne portée
  • Sur le bateau par un téléphone GPRS, si l’on se trouve à bonne portée
  • Sur le bateau par liaison satellitaire
• Par BLU
  • Partout dans le monde. mais c’est lent et exige du savoir faire radio amateur.

Les sites de téléchargement

• Par Internet
  • Ugrib, le précurseur http://www.eauxturquoises.fr/a_tuto...
    • En français et en anglais
    • Facile d’utilisation, mais resté très sommaire. Le logiciel n’a pas évolué depuis da création
    • Exige un mot de passe, quelque fois lourd à gérer
    • Ne gère pas les fichiers FNMOC pour la hauteur des vagues
  • zyGrib, le prodige français (lien à venir)
    • En français et en anglais
    • Application intuitive facile, phénoménale évolution alliant une utilisation basique mais suffisante et une approche professionnelle de la prévision météorologique.
    • Pas de mot de passe, mais le programme exige un respect rigoureux des procédures de setup
    • Gere les fichiers FNMOC-WW3 pour la hauteur des vagues (7 jours pour tous les océans, et 3 jours pour la méditerranée, et le NE atlantique)
    • Gere les fichiers NOAA-GFS Standards et les GFS altitude
    • Gere et affiche les valeurs de CAPE (degré d’instabilité atmosphérique)
    • Gere et affiche les fichiers IAC fleetcode NOAA
    • Haute définition impressionnante des cartes mais lourde à stocker : plus de 100 Mo sur le disque
  • Divers opérateurs marketing dont des institutionnels… Chers, lourds, redondants et captifs
• Par BLU
  • C’est le domaine des radios amateurs
    • Avec sail mails http://www.eauxturquoises.fr/a_tuto...
    • Avec Global marine http://www.eauxturquoises.fr/a_tuto...
