Catamarans et InsubmersibilitéVersion imprimable de cet article Version imprimable

Publié Avril 2012, (màj Mars 2012) par : ADN- Bernard LELIEVRE  image

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier

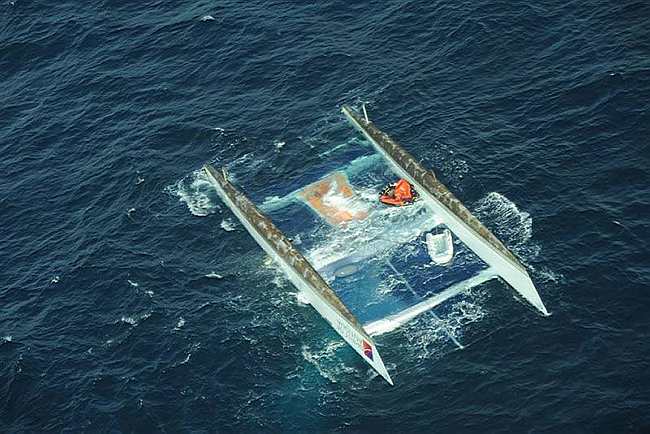

JPEG - 50.5 ko
Spirit of Antigua, ex Enza New Zealand
http://www.letelegramme.com/ig/gene...

Catamarans et Insubmersibilité

Pour la bonne compréhension d’un sujet concernant aussi les catamarans à savoir la « perte corps et biens » et par delà la problématique de l’insubmersibilité de nos bateaux, je me permets d’apporter quelques précisions utiles à la clarté du sujet, des termes utilisés, des labels d’homologation distribués par certains Etats et refusés par d’autres. L’insubmersibilité est un terme bien spécifique. Chaque pays de l’Union européenne ayant sa propre définition sur ce sujet précis de l’incoulabilité d’un navire.

En France :

La France, comme les autres états avant la mise en place des textes communautaires, avait sa règlementation propre à ses navires : article 2 .28 de la D224 (Division régissant les Navires de Plaisance).

En 1987 (23/11) un Décret d’application met en application cet article pour ce qui concerne les multicoques : ainsi est il écrit noir sur blanc que « tout voilier multicoque habitable doit être insubmersible ». Sauf que, petite précision, pour cette catégorie de navire (multicoque), la preuve de l’insubmersibilité ne s’applique que dans le cas de figure précis, à savoir : un bateau retourné d’une part et, d’autre part, il est autorisé que cette preuve puisse être apportée que par présentation des calculs de flottabilité positive et de stabilité cf. PV 174/6 du CNSNP (Conseil National Supérieur de la Navigation de Plaisance) du 4/04/1987.

Il est alors clairement stipulé qu’il ne s’agit que d’une « insubmersibilité théoriquement prouvée par le calcul » d’un navire dans une seule position donnée : retourné.

D’autre part, par son Arrêté du 6/03/2000 modifiant l’arrêté du 23/11/1987 relatif à la sécurité des navires, notre Ministère compétent précisera les exigences relatives à l’Insubmersibilité. Label – homologation autorisant les bateaux, ayant réussis aux épreuves de contrôle in situ, à être dispensés du canot de survie obligatoire, pour la catégorie 3 de navigation. Les conditions de cet examen étant précisées à l’article 4 de cet arrêté du 6/03/200 modifiant les 224-2-24 / 224-2-25 / 224-2-26 / 224-2-27.

Dans ce même Arrêté du6/03/2000, son article 5 précisera les conditions applicables à tout navire multicoque : ce sont celles de tout navire à moteur.

Cette « homologation-label d’Insubmersibilité » exige un examen in situ, des mesures de franc-bord du bateau avec son équipage à bord et envahi par l’eau , le déplacement de l’équipage d’un bord à l’autre pour calcul d’assiette et de stabilité etc.. Examen d’Insubmersibilité délégué par l’Etat aux sociétés de Certification agréées telles que le BV (Bureau Véritas) et l’ICNN (Institut pour la Certification et la Normalisation dans le Nautisme).

Cette homologation d’insubmersibilité ne fut pas reprise dans le cadre de la Normalisation CE. Il prit donc fin au 1/01/2005. Cependant les bateaux ayant obtenus ce « label », avant cette date, conservent celui-ci pour l’ensemble de la série homologuée.

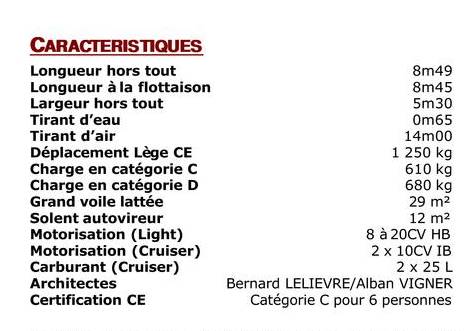

JPEG - 28.6 ko
4xCat - Edel 28
  • Un cas de petit catamaran côtier :
    -
    Ainsi le petit catamaran de raid côtier que nous avions mis au point en 2002,le 4xCat 28 (qui par la suite sera nommé Edel 28’) a bien été validé « Insubmersible » au 09/10/2002, examen réalisé par l’ICNN , déléguée pour se faire par le Ministère ad hoc chargé des Affaires Maritimes. Epreuves effectuées dans le port des Minimes de La Rochelle avec l’aimable contribution de plusieurs membres de l’équipe technique du port des Minimes venus aimablement constituer l’équipage « règlementaire ». L’insubmersibilité a été ainsi prise en compte et agréée pour un équipage de : 5 personnes. Volontairement nous avions limité le nombre de personnes embarquées dans ces conditions de navigations (correspondant à la catégorie C). Ceci par simple choix volontaire de notre part, désireux de ne pas chercher coûte que coûte à « charger la mule », charger un tel petit catamaran léger, et à donner une perception fausse de la sécurité en optant pour une capacité d’embarquement plus « commerciale ».
    -
    A chacun son éthique… puisque c’est … le constructeur (et non l’architecte) qui choisit dans quelle catégorie il choisit de certifier son bateau.
    -
  • La règle de calcul de l’ancienne règle Française :
    -
    La règle du calcul de franc bord autorisant cet agrément-label franco-français d’Insubmersibilité était le suivant : bateau envahi par une voie d’eau, une fois l’équilibre entre le niveau de la mer et celui de l’eau à l’intérieur de la coque obtenu, la hauteur de Franc-Bord minimum relevée du Livet de pont à la Fwl. ne peut être inférieur à 3 % de la longueur de coque.
    Soit pour le 4xCat 28’ :
    8,49 *3% = 25 cm de FB (franc-bord) pour ce cata avec son équipage de 5 personnes (75kg x 5).

Au sujet de ces critères d’insubmersibilité sur des catamarans de grande croisière.

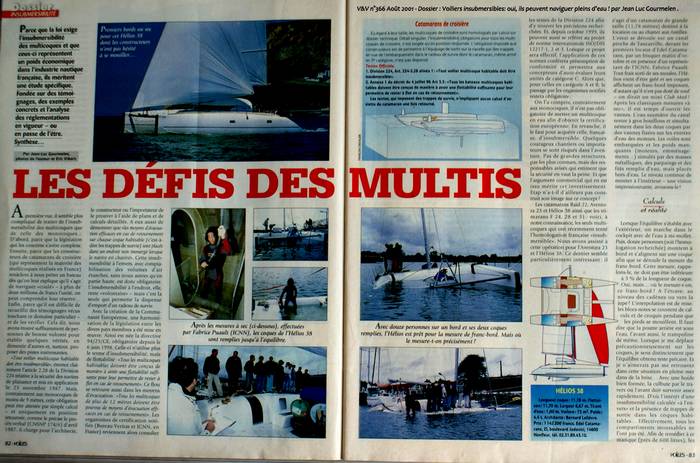

JPEG - 70.3 ko
Le test suivi par V&V N°366 d’août 2001
  • Pour ce qui en fût pour l’ Hélios 38 :
    -
    A noter tout d’abord : celui-ci fût le seul catamaran de croisière et de cette taille (11,78 m.) à avoir été présenté par son constructeur (à l’époque :EDEL Catamarans – Honfleur ) à une telle épreuve in situ :
    -
    Bateau 100% envahi, équipage sur le pont au complet … Cette épreuve s’est entièrement déroulée sous le contrôle de l’ICNN et aura été intégralement et scrupuleusement suivie par une équipe de VOILES1VOILIERS (Jean Luc Gourmelen avec Eric Vibart ) : Dossier Insubmersibilité paru dans le N°366 d’août 2001 (pages 68 à 87 (cf. Multis p. 82 & 83).
    Le constructeur, pour cet examen, nous avait demandé l’ Helios 38 en configuration de charge normale avec un équipage de 12 personnes. Ce chiffre correspondant au nombre de personnes embarquées pour la catégorie C, donnant l’équivalence alors pour la navigation autorisée à notre ancienne Catégorie de Navigation franco-française de : 3 ème catégorie.
    -
    Or pour la catégorie (de construction) A, l’Hélios 38‘ avait été calculé avec une capacité de 8 personnes, comme la plupart des autres catamarans de cette catégorie et aussi de par ce que le nombre de couchages proposés à bord, donc une capacité cohérente avec le programme du bateau. Un poids de coques supérieur (+ 500 kg) + ce différentiel d’équipage retenu amenèrent à ce que les mesures de Franc-Bord (bateau chargé de 12 x 75 kg au lieu de 8x75 kg) n’obtinrent pas la hauteur de franc-bord suffisante (qui était alors pour l’Hélios 38’ de : 11,78 *3% soit : 35 cm de FB.).
    -
    Sur les Helios suivants, le constructeur, fort des calculs mis à jour suite à ces essais in situ, mise à jour ayant permis de fixer la masse exacte du bateau et donc d’en déduire son surpoids précis, augmentera la flottabilité positive par :
    • une augmentation du moussage de certains compartiments étanches (soit 1 gain de + de 600 L., la surcharge constatée + haut) d’une part,
    • le passage du bordé inférieur des flotteurs en sandwich en lieu et place du monolithique (soit 1 gain de flottabilité+ 480 L. ) , d’autre part.

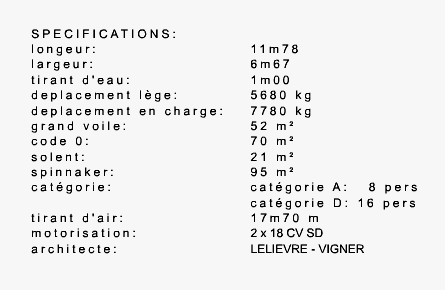

      JPEG - 28 ko
      Hélios 38
  • De plus, pour être concis, un troisième point technique vint également rendre « difficile » la prise de mesure : la ligne de Livet de pont très aisément situable sur une coque classique ne l’était absolument pas du tout sur une coque –pont de type ovoïde tel que peuvent l’être celles de toute la gamme de nos catamarans « marqués « Adn-Edel », à double symétrie (horizontale et verticale).

Ces éléments techniques, issus d’examens effectivement réalisés, permettent de mieux comprendre ce que la réglementation française, à une période donnée, entendait par son Label d’ « insubmersibilité ».

La normalisation CE :

La Normalisation CE remettant un peu de cohérence entre les différentes « lectures » européennes retiendra seulement la notion de Flottabilité (ou flottabilité positive). Pour les multicoques, l’accent sera mis tout particulièrement sur les conditions de flottabilité en condition navire retourné ainsi que les moyens mis en œuvre pour l’évacuation de l’équipage.

Avec le recul actuel sur la connaissance du comportement des multicoques à la mer et la mise en place de Normes CE adaptées aux multicoques (avancées tout particulièrement dues aux rôles joués par les représentants techniques de la FIN et l’ICNN au sein des commissions européennes), constat peut être fait que la plupart des multicoques conçus & construits sous cette réglementation CE sont effectivement « incoulables » ou du moins en flottabilité positive. Ils flottent à l’endroit et à l’envers (retournés). Leur assiette longitudinale est proche de l’horizontale, voire de 3 à 5% d’inclinaison. Sans être obligatoirement remplis de caissons de flottabilité assurée étanches c.à.d. entièrement moussés, ils possèdent néanmoins de très nombreux caissons d’air fermés, ainsi que de nombreuses poches d’air résiduelles.

  • Une définition plus réaliste :
    La notion d’insubmersibilité, de flottabilité est devenue aujourd’hui plus réaliste et adaptée à la situation réelle d’un tel sinistre : on réfléchit plus au temps mis par le bateau à être totalement envahi par l’eau, à être « coulable » qu’à savoir si celui-ci peut être considéré comme insubmersible à jamais !
    L’important étant bien la sécurité en mer et la sauvegarde de la vie humaine - préoccupation première de ces règlementations, il s’agit plus aujourd’hui pour l’ensemble des états européens de savoir calculer le temps de réserve de flottabilité que tel ou tel bateau dispose pour permettre un abri à son équipage jusqu’à l’arrivée des secours ou plus simplement de son évacuation.
  • Pour finir quelques précisions sur un sinistre survenu récemment à un catamaran charter aux Antilles :
    • l’usage du terme insubmersible.
      Le catamaran était noté sur la page des caractéristiques techniques du site du Charter opérateur : « le bateau est insubmersible ». L’usage de cette terminologie fait par son propriétaire était erronée, inexacte, impropre…. Appelez cela comme voulez. Mais il était conforme à la doctrine de l’époque de sa conception-construction.
    • la solidité de sa coque.
      Comme vu plus haut, la règlementation concernant la sécurité en mer, la flottabilité etc… d’un navire que ce soit un monocoque, un multicoque, ne fait appel à aucun référentiel d’échantillonnages. Il ne s’agit que de flottabilité statique (de calculs d’hydrostatique).
    • Quand on parle de solidité, de voie d’eau occasionnée par la rencontre d’un objet flottant etc… on est sur un autre registre référentiel. Il s’agit alors de résistance des matériaux, d’échantillonnages, de calculs de structures.
    • La résistance à un choc ponctuel tel la rencontre avec un OFNI, un container entre 2 eaux, un tronc d’arbre etc.. est certes un paramètre essentiel à prendre en compte lors du choix du matériau de construction, lors du calcul de structure du bateau projeté, mais il n’est pas l’unique paramètre, loin de là. Surtout lorsqu’il s’agit d’étudier un multicoque que l’on veut également léger et rapide.

En cela aussi, les Normes CE avancent à grand pas. Le révérenciel des Normes ISO pour ces calculs structurels spécifiques aux multicoques est en cours et doit être publié incessamment sous peu. En attendant ce référentiel, la plupart des architectes travaillent sur leurs propres référentiels et/ou ceux du B.V. (Bureau Veritas).

Bernard Lelièvre – ADN - Atelier Design Naval -

UP


Répondre à cet article
(pour répondre à un message en particulier, voir plus bas dans le fil)

10 Messages de forum

__________________________________________________________________________________________________________________

__________________________________________________________________________________________________________________

  • 1er juin 2012 14:56, par louis33 écrire     UP  image

    Merci pour ces précisions. De mon « expérience » personnelle (très petite) quand j’ai voulu faire reconnaitre l’insubmersibilité de mon petit tri (scarab 22) fait en sandwich airex-epoxi, j’avais fais des « calculs » simplistes montrant que la somme des volumes des matériaux utilisés (facile à faire car c’est du « développé » avec de la mousse de 15mm) donnait une flotabilité positive d’environ 1,4 m3 pour un poids de 500 kg lège environ. Sans compter bien sûr les volumes « archimédiens » des caissons, flotteurs... Bref, les Aff Mar ne voulaient pas en tenir compte et n’ont pas voulu décerner l’insubmersibilité demandée.
    Ma seule issue serait de le faire déclarer par Veritas ou Icnn, à ma charge, la personne que j’avais eu au téléphone me disait qu’ils ne donnaient jamais l’insubmersibilité pour les constructions amateurs de petite taille.
    La réglementation a cela d’absurde parfois. Et quand on est devant les douanes ou autres, c ’est la « réglementation » qui s’applique et pas le bon sens.

    Répondre à ce message

  • 4 décembre 2020 11:27, par Francois-260 écrire     UP  image

    Bonjour,
    Je suis intéressé par un catamaran Wharram, donc construction amateur, dont le Pv de visite de 1995 comprend la mention : « Suite à l’essai de flottabilité, 3eme catégorie 4 personnes, 4eme 6 personnes. Insubmersibilité conforme à l’article 224-2-27. »
    cet article est aujourd’hui abrogé, remplacé par l’Arrêté du 6 mars 2000 modifiant l’arrêté du 23 novembre 1987 relatif à la sécurité des navires.
    Je l’ai lu mais je ne comprends pas très bien si celà signifie « dispense de canot survie ».
    Avez vous une idée avant que j’interroge les affaires maritimes ?
    Merci

    Répondre à ce message

    • 4 décembre 2020 14:58, par lysigee écrire     UP     Ce message répond à ...  image Animateur

      Je n’ai aucune idée de la règlementation sur l’Insubmersibilité. Mais il y a bien d’autres accidents autre que la voie d’eau ou le retournement, qui peuvent entraîner l’abandon du navire.
      Et en particulier, sur un bateau en plastique, avec un moteur et des équipements électriques, et peut-être une gazinière, le feu.
      Alors je ne me préoccuperais pas de la réglementation, mais je prendrai un bib de sauvetage.
      Robert

      Répondre à ce message

      • 4 décembre 2020 15:29, par Négofol écrire     UP     Ce message répond à ... Animateur

        Outre la remarque précédente peine de bon sens : le feu est probablement le plus gros risque sur un bateau de plaisance, le risque de chavirage rend la perspective de séjour sur un catamaran retourné peu attirante : aucune protection des éléments, pas de trousse de survie.

        Par ailleurs, d’un strict point de vue réglementaire, l’insubmersibilité n’a plus été reconnue pour des bateaux conçus (et testés) après 2005. La tolérance dispensant d’emport de radeau a été maintenue dans la réglementation jusqu’en 2015, mais n’existe plus dans les textes actuels....

        Répondre à ce message

        • 4 décembre 2020 20:48, par Francois-260 écrire     UP     Ce message répond à ...  image

          Merci pour vos réponses. Pour l’intéret d’un canot survie sur un catamaran, je connais, j’ai donné. J’ai chaviré un Iroquois il y a très longtemps et le canot survie m’a sauvé ainsi que la balise avion, mais c’était à 100 milles au large du golfe de Gascogne.
          Dans le cas qui m’intéresse, c’est pour éviter d’acheter une survie et de s’en encombrer pour des navigations qui exige de peu sa possession par exemple une traversée Sables d’Olonne - Ile d’Yeu. Bien sûr, dans ce cas, j’ai une bonne annexe gonflée sur la trampoline. Et bien que ce ne soit pas obligatoire, j’ai depuis très longtemps une balise de détresse.
          Donc ma question reste posée..

          Répondre à ce message

          • 4 décembre 2020 23:12, par yvesD écrire     UP     Ce message répond à ... Animateur

            Sur les pontons de La Rochelle (au moins le miens) on raconte souvent que les AFMAR attendent les plaisanciers à Yeu (Port Joinville) pour y vérifier la conformité des radeaux de survie, en effet la distance de Yeu à la côte la plus proche est juste assez grande pour rendre obligatoire cette survie.
            Je fais souvent cette traversée et plutot au départ des Sables, du coup mon radeau est à jour ;-) ;-) ;-)

            Répondre à ce message

            • 5 décembre 2020 00:11, par yoruk écrire     UP     Ce message répond à ... Animateur

              Quand à faire, je vais faire hurler dans les chaumières. Pendant 15 ans j’ai navigué plus 40.000 milles sans BIB. En Turquie, on croise une « Gulet » toutes les 10 minutes... C’est (c’était) un espace de liberté, personne ne m’a jamais contrôlé.
              Il y a la lettre et l’esprit de la lettre, mais c’est aussi prendre des risques, avec l’assurance en particulier. Du point de vue de la sécurité active, c’est une affaire de bon sens.
              Michel

              Répondre à ce message

              • 5 décembre 2020 10:28, par Francois-260 écrire     UP     Ce message répond à ...  image

                Finalement, j’ai trouvé le texte dans la nouvelle division 240 en date de juin 2019.

                Article 240 2.14 : II. Les navires existants bénéficiant de la reconnaissance d’insubmersibilité et pour lesquels la série a fait l’objet d’une décision d’insubmersibilité par l’administration, ne sont pas tenus d’embarquer le radeau de
                survie gonflable prescrit par les articles 240-2.05 et 240-2.06, tant qu’ils naviguent dans les limites, en
                termes d’éloignement d’un abri, de la catégorie de navigation pour laquelle l’insubmersibilité a été
                reconnue. Un navire neuf identique à un navire reconnu insubmersible continue de bénéficier de cette
                reconnaissance tant qu’il est fabriqué par le même fabricant.

                J’étais passé à travers.

                Répondre à ce message
