Led : un spot efficace Version imprimable de cet article Version imprimable

Publié Octobre 2011, (màj Octobre 2011) par : Pil-Poil

Copyright : Les articles sont la propriété de leurs auteurs et ne peuvent pas être reproduits en partie ou totalité sans leur accord
S'identifier pour s'abonner par mail Inscrit aux forum vous pourriez transmettre cette page à un ami plaisancier

Il est difficile de savoir si un spot Led 12 volts est bon avant de l’avoir essayé. Comme ils sont assez chers, en voilà un bon, testé pour vous, et qu’on trouve banalement en grande surface de bricolage. Je les ai achetés chez Leroy-Merlin.

Les spots testés

Voilà deux spots de format classique « Lexman » de 50mm en 12V culot G4 ou G5, dont l’intérêt est qu’ils peuvent se fixer sur une multitude de support encastrés, à pince ou à visser.
-
-

  • Celui de gauche est un classique halogène de 20W, 35° d’ouverture de faisceau pour comparer l’éclairage avec celui du spot à Led
  • Celui de droite contient 3 Leds de 1.5 watts soit 4.5 watts au total, 38° de faisceau. Cette forte puissance en Led permet d’espérer un éclairage correct. Le spot Led coûte 19€ chez Leroy Merlin ce qui reste accessible (octobre 2011).
  • Ces spots peuvent se fixer, par exemple, dans une cloison, ou bien dans le vaigrage si celui-ci est à 50mm de la paroi, ce qui est mon cas.

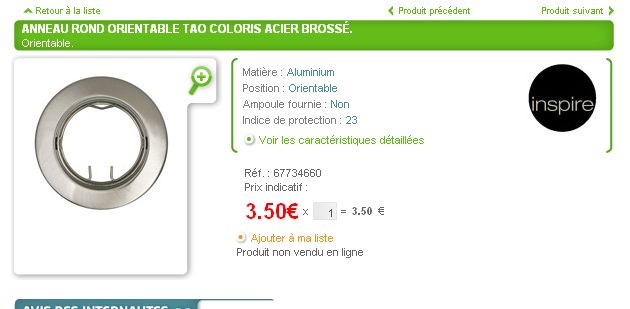

  • La fixation coûte le prix ridicule de 3.50€ et de surcroît est orientable sur 20° environ ce qui permet de bien cibler la zône éclairée.
  • L’esthétique de cette fixation est parfaite dans un bateau, débord de quelques mm seulement, couleur blanche (mais il y a d’autres couleurs), fixation immédiate par clips à ressort dans un trou rond de 75mm.
  • Une douille multi-format G4-G5 à 1 ou 2€

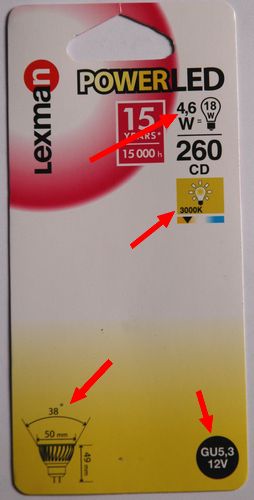

  • Le spot « Lexman » contient 3 Leds et indique sur le blister :
    • 4.6 watts de puissance
    • 38° d’ouverture d’angle de faisceau
    • 3000°K de température de couleur
    • culot G5
    • prétendument équivalent à un spot halogène de 18 watts ... on va voir si c’es vrai en comparant avec le spot 20 watts ci-dessus !

Attention, dans le même rayon il y a le même spot à 3 Leds avec un angle de faisceau de 10° qu’il faut absolument éviter, car à 1.5 mètres de distance la surface éclairée ne fera que 30 cm de diamètre !
-

Les mesures

  • Les essais ont été faits avec un Nikon numérique D70 réglé en position manuelle permettant des mesures quantitatives sur l’image [diaph:6.3 vit : 1/30 (halogène) vit : 1/13 (Led)]
  • La distance entre le spot et la surface blanche est de 1.30 mètres, ce qui correspond à une valeur possible dans un bateau entre un plan de travail et le plafond.

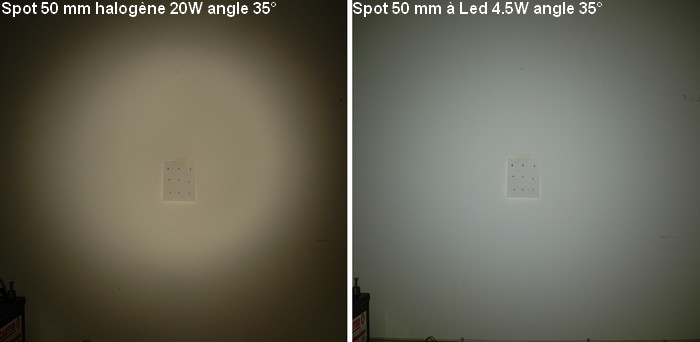

  • En observant les images on voit que le halo halogène et plus étroit et abrupt que le halo du spot Led. C’est un avantage pour le spot Led à mon avis.
  • L’image montre également que la lumière du spot Led est plus « blanche » (température de couleur plus élevée) que celle de l’halogène. C’est moins agréable, mais subjectivement plus lumineux.
  • Pour les spécialistes, voilà le profil d’éclairement du halo lumineux : celui de l’halogène est à bords abrupts comme l’oeil le suggère, celui de la Led plus arrondi et progressif

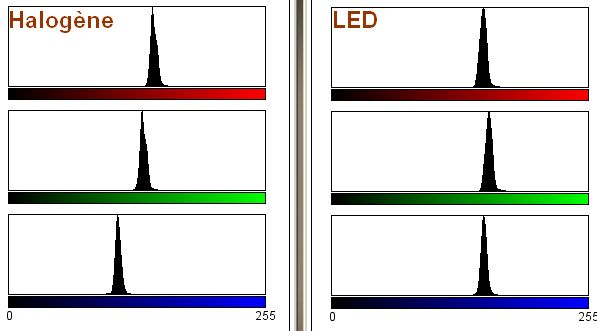

  • Pour les spécialistes, voilà les 3 couleurs de base pour les deux spots qui montrent bien l’excès de rouge du spot halogène dont la température de couleur est plus basse.

Quelle économie d’énergie

Voici les résultats des mesures quantitatives sur les images :

  • Puissance électrique absorbée par le spot halogène : 22.5 watts sous 12.3 volts.
  • Puissance électrique absorbée par le spot Leds : 4.55 watts sous 12.3 volts.
    Ces deux puissances sont correctes par rapport aux spécifications.
    -
  • Intensité d’éclairement en centre du halo : la Led vaut 51% de l’halogène
  • Intensité totale cumulée sur l’ensemble du halot : la Led vaut 63% de l’halogène
  • La puissance de 4.55 watts de la Led correspond donc à
    • 11.5 watts halogène au centre du halo éclairé
    • 14 watts halogène si on considère l’ensemble du halo éclairé.

C’est un bon résultat, bien que (comme de coutume) la « pub » indiquant que ce spot équivaut à 18 watts halogène est exagérée ... bien entendu.

  • L’intérêt de ce spot Led est évident :
    • Un halo plus large et plus progressif que l’halogène
    • Une puissance équivalente qu’on trouve difficilement en spot halogène (10 à 15 watts)
    • Un gain en énergie d’un facteur 2 à 3

.... Je vais donc m’équiper de ces spots B-)
